Manômetro com display LCD ADT685EX

absolutodiferencialde pressão relativa

Apresentação

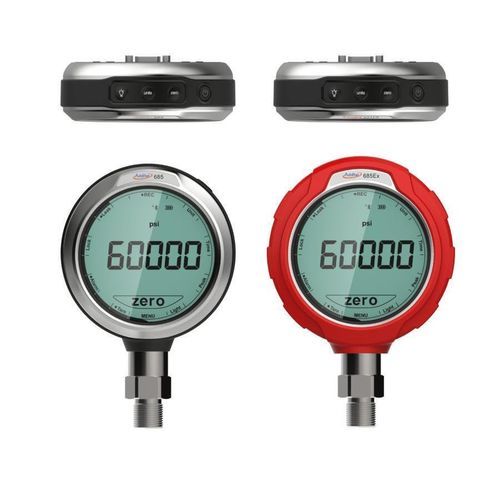

Manómetro digital ATEX de segurança intrínseca Additel ADT685EX, classificado II 1G EX ia IIC T4 Ga, destinado a medições de pressão em zonas potencialmente explosivas. Equipamento totalmente compensado em temperatura, ecrã tátil, comunicações Bluetooth e USB, e grau de proteção IP67.

Pontos fortes

• Intervalos de pressão até 60 000 psi (4 200 bar)
• Precisões disponíveis: 0,02% FS, 0,05% FS ou 0,1% leitura conforme versão
• Precisão totalmente compensada em temperatura
• Barómetro integrado para medições relativas, compostas ou absolutas
• Ecrã tátil de 3,4" com película protetora em vidro temperado substituível
• Comunicações Bluetooth e USB (USB Type-C); RS-232 disponível
• Registo de dados a bordo (opcional): até 10 000 000 registos
• Índice de proteção IP67, resistência a vibrações e choques
• Estanquidade e robustez adequadas a ambientes exigentes

Descrição detalhada
Os manómetros digitais ADT685 da Additel oferecem uma interface moderna com ecrã tátil de 3,4" com menus simplificados e resposta rápida. Tecnologia de microprocessador e sensores de pressão em silício de ponta para desempenho, durabilidade e fiabilidade. O ADT685EX é a versão ATEX de segurança intrínseca projetada para a medição e registo de pressão em zonas perigosas.

Funcionalidades para o utilizador

• Visor de 5 1/2 dígitos (FSTN) com taxa de atualização ajustável (por predefinição 3 leituras/s; ajustável até 10 leituras/s ou 1 leitura a cada 20 s)
• Proteção de ecrã por película de vidro temperado substituível
• Múltiplas unidades de pressão: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg e 3 unidades personalizadas
• Comunicação com a aplicação móvel Additel Link
• Possibilidade de registo autónomo de dados (data, hora, pressão, temperatura) e transferência via software Additel / Land ou Additel / Log II

Classificação ATEX
Classificado ATEX II 1G EX ia IIC T4 Ga. Explicação dos códigos: II = equipamento de superfície, 1G = Zona 0 (risco permanente), EX ia = segurança intrínseca, IIC = grupo de gás mais severo, T4 = temperatura máxima de superfície 135 °C, Ga = nível de proteção para Zona 0.

Entregue de série

• Capa de borracha
• Pilhas alcalinas AAA (3 peças)
• Cabo USB tipo C
• Tira de transporte
• Adaptador RS-232 Ex (apenas para modelos EX RS-232)
• Tubos de silicone (2 x 1 m para modelos DP)
• Manual
• Certificado de calibração acreditado ISO 17025

Opções e acessórios

• Estojo de transporte (ref. 9903)
• Adaptador de alimentação externa 110/220 V (DC 5V) (ref. 9810)
• Registo de dados Additel / Log II e software gráfico (ref. 9502)
• Software de calibração automatizada Additel / Acal (versões 9530)
• Adaptador USB para RS232 e cabos de extensão (9050, 9050-EXT)

Observação sobre intervalos e tabelas
O produto suporta medições relativas, absolutas, diferenciais e compostas com numerosos intervalos padrão (ver tabela de intervalos), desde valores muito baixos até 60 000 psi (4 200 bar). Precisões e pressões máximas específicas são detalhadas por intervalo e tipo de medição (relativa, barométrica, absoluta, diferencial, composta).

Características / especificações técnicas

• Modelo: ADT685EX
• Descrição: Manómetro digital de segurança intrínseca
• Marca/Conformidade: Marcação CE, certificado ATEX II 1G EX ia IIC T4 Ga
• Intervalos de pressão: até 60 000 psi (4 200 bar) (múltiplos intervalos detalhados disponíveis)
• Precisão: variantes -02 = 0,02% FS; -05 = 0,05% FS; -RD = combinação % escala / % leitura (ex. 0–20% escala: 0,02% escala; 20–110%: 0,1% leitura)
• Precisão barométrica: 50 Pa (barómetro integrado)
• Tipos de medição: relativa, composta, absoluta, diferencial, barométrica
• Visor: Ecrã tátil capacitivo 3,4" (FSTN) 5 1/2 dígitos; protetor em vidro temperado substituível
• Taxa de atualização: 3 leituras/s por defeito (ajustável 10/s a 1/20 s)
• Unidades: Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg + 3 unidades personalizadas
• Compensado em temperatura: -10 °C a 50 °C
• Temperatura de funcionamento: -10 °C a 50 °C
• Temperatura de armazenamento: -20 °C a 70 °C
• Humidade: 0–95% sem condensação
• Portos de pressão: ≤15 000 psi: 1/4 NPT macho, 1/2 NPT macho, 1/4 BSP macho, 1/2 BSP macho, M20×1,5 macho; >15 000 psi: 1/4 HP fêmea ou macho (Autoclave F-250-C / M-250-C, 9/16-18 UNF)
• Pressão diferencial: ligação canelada; outras ligações mediante pedido
• Alimentação: 3 pilhas alcalinas AA (incluídas) ou adaptador externo 110/220 V (5 VDC) opcional
• Autonomia da bateria: ~1500 horas
• Desligamento automático: selecionável
• Caixa: aço inoxidável 304
• Partes molhadas: 316 SS (pode variar conforme o intervalo)
• Dimensões: 118 mm (C) x 42 mm (L) x 178 mm (A)
• Peso: 0,68 kg (1,50 lb)
• Índice de proteção: IP67
• Vibração: 5 g (10–500 Hz)
• Resistência a choques: 8 g / 11 ms
• Registo de dados: armazenamento até 10 000 000 registos (opcional); intervalo selecionável 1 a 99 999 s
• Comunicação: USB Type-C, Bluetooth incluído; RS-232
• Garantia: 1 ano
