Manômetro absoluto ADT 681 series

de pressão relativadiferencialcom display LCD

Apresentação

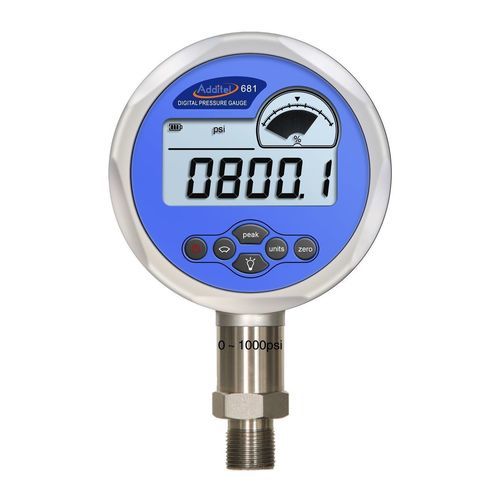

Com arquitetura baseada em microprocessador e sensores de silicone, o manómetro digital ADT 681 oferece medições de pressão fiáveis, precisas e económicas até 4200 bar. Cada sensor é submetido a envelhecimento, testes e proteção antes da montagem. Os ADT 681 apresentam dupla visualização numérica e gráfica, compensação de temperatura e estão disponíveis em versão standard ou certificada ATEX (ADT 681 IS).

Principais funcionalidades

• Precisões disponíveis: 0,02% / 0,05% / 0,1% / 0,2% da escala completa (FS)
• Dupla visualização: numérica e gráfica (ecrã gráfico que reproduz leituras por ponteiro)
• Medições compensadas em temperatura
• Unidades de pressão selecionáveis: até 11 unidades (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O, mmH2O, inHg, mmHg, ...)
• Modos de medição: relativa, absoluta, dinâmica, composta, diferencial
• Alarmes alto e baixo e visualização de variações bruscas de valor
• Disponível em versão para montagem em painel
• Modelos ATEX disponíveis (ADT 681 IS)
• Opção de registo: até 21 000 dados (data, hora, pressão e temperatura)

Medição de pressão — Pressão relativa
Tabela (modelo | bar | meio | Precisão (%FS) | % Rd | Sobrecarga):
V15 | -1.0 | G | 0.02 (0.05; 0.1; 0.2) | N/A | 3X
GP2 | 0,16 | G | 0.05 (0.1; 0.2) | N/A | 3X
GP5 | 0,35 | G | 0.05 (0.1; 0.2) | 0.1 | 3X
GP10 | 0,7 | G | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP15 | 1 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP30 | 2 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP50 | 3,5 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP100 | 7 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP150 | 10 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP300 | 20 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP500 | 35 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP600 | 40 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP1K | 70 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP2K | 140 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP3K | 200 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP5K | 350 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP6K | 400 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 3X
GP10K | 700 | G, L | 0.02 (0.05; 0.1; 0.2) | 0.1 | 2X
GP15K | 1000 | G, L | 0.05 (0.1; 0.2) | 0.1 | 2X
GP20K | 1400 | G, L | 0.05 (0.1; 0.2) | N/A | 2X
GP25K | 1600 | G, L | 0.1 (0.2) | N/A | 1.5X
GP30K | 2000 | G, L | 0.1 (0.2) | N/A | 1.5X
GP36K | 2500 | G, L | 0.1 (0.2) | N/A | 1.5X
GP40K | 2800 | G, L | 0.1 (0.2) | N/A | 1.35X
GP50K | 3500 | G, L | 0.1 (0.2) | N/A | 1.2X
GP60K | 4200 | G, L | 0.1 (0.2) | N/A | 1.1X

Medição de pressão — Pressão absoluta
Tabela (modelo | bar | meio | Precisão (%FS) | Sobrecarga):
AP5 | 0,35 | G | 0,1 (0,2) | 3X
AP10 | 0,7 | G | 0,1 (0,2) | 3X
AP15 | 1,0 | G | 0,1 (0,2) | 3X
AP30 | 2,0 | G | 0,1 (0,2) | 3X
AP50 | 3,5 | G | 0,1 (0,2) | 3X
AP100 | 7,0 | G, L | 0,05 (0,2; 0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,2; 0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,2; 0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,2; 0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,2; 0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,2; 0,1) | 3X

Medição de pressão — Pressão composta
Tabela (modelo | bar | meio | Precisão (%FS) | Sobrecarga):
CP2 | ±0,16 | G | 0,05 (0,1; 0,2) | 3X
CP5 | ±0,35 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP10 | ±0,7 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP15 | ±1 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP30 | -1 a 2 | G | 0,02 (0,05; 0,1; 0,2) | 3X
CP100 | -1 a 7 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP150 | -1 a 10 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X
CP300 | -1 a 20 | G, L | 0,02 (0,05; 0,1; 0,2) | 3X

Medição de pressão — Pressão diferencial
Tabela (modelo | bar | meio | Precisão (%FS) | Sobrecarga | Pressão estática):
DP1 | ±2,5 | G | 0,05 | 100X | 700 mBar
DP2 | ±5,0 | G | 0,05 | 100X | 700 mBar
DP5 | ±10 | G | 0,05 | 50X | 700 mBar
DP10 | ±25 | G | 0,05 | 20X | 700 mBar
DP20 | ±50 | G | 0,05 | 20X | 700 mBar
DP30 | ±75 | G | 0,05 | 20X | 700 mBar
DP50 | ±160 | G | 0,05 | 20X | 700 mBar
DP100 | ±250 | G | 0,05 | 20X | 1 Bar
DP150 | ±350 | G | 0,02 (0,05) | 20X | 3,5 Bar
DP300 | ±700 | G | 0,02 (0,05) | 20X | 3,5 Bar

Barométrica
BP | intervalo de medição 60 HPa a 1100 HPa | Meio G | Precisão 40 Pa | Sobrecarga 3X

Especificações adicionais
Unidades de pressão disponíveis: Pa, kPa, MPa, psi, bar, mbar, kgf/cm², inH2O@4°C, mmH2O@4°C, inHg@0°C, mmHg@0°C.
Porto de conexão: 1/4 NPT macho, 1/2 NPT fêmea, 1/4 BSP macho, M20×1.5 macho (≤ 1000 bars), 1/4HP fêmea ou 1/4HP macho (≥ 1000 bars). Mangueira de teste Ø6 mm para pressão diferencial. Outras conexões mediante pedido.

Especificações gerais
Dimensões C x L x A: Ø110 mm x 35 mm x 176 mm. Caixa montagem em painel: Ø140 mm x 86 mm.
Massa: 0,6 Kg.
Ecrã: LCD, resolução 5 dígitos, altura dos algarismos 16,5 mm. Atualização: 3 leituras/s (ajustável 1 a 10 leituras/s).
Caixa: Alumínio. Conexões capilares: 316L SS.
Alimentação: pilha 9 V incluída. Autonomia da bateria: 300 h (10 leituras/s), 600 h (3 leituras/s), 6000 h (1 leitura / 10 s). Desligamento automático após 60 minutos (desactivável). Opção: alimentação externa 110/220 V (não usar em atmosferas explosivas).
Interfaces de comunicação: RS-232 (não usar em zona explosiva).

Especificações ambientais
Condições de referência: 23°C ±3°C (HR < 95% sem condensação).
Intervalo de funcionamento nominal: -10 a +50°C.
Condições de armazenamento: -20°C a +70°C.

Características / especificações técnicas

• Modelo comercial: ADT 681
• Marca: ADDITEL
• Faixa máxima de medição: até 4200 bar (dependendo da versão GP60K)
• Níveis de precisão: 0,02% / 0,05% / 0,1% / 0,2% FS
• Modos de medição: relativa, absoluta, composta, diferencial, dinâmica
• Dupla visualização: numérica + gráfica
• Registo de dados: opcional, até 21 000 registos (data, hora, pressão, temperatura)
• Alimentação: pilha 9 V (fornecida) ou opção de alimentação externa
• Materiais: caixa em alumínio, ligações 316L SS
• Temperatura de funcionamento: -10 a +50°C
