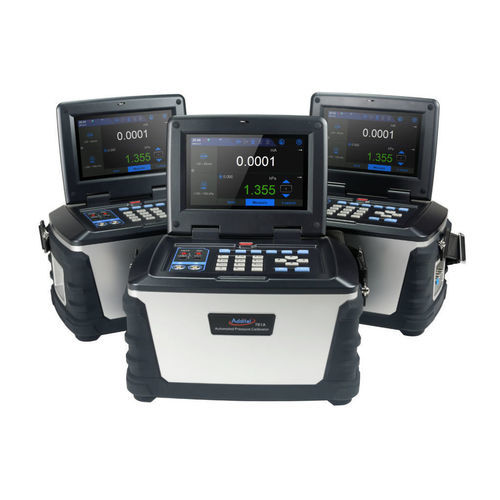

Calibrador multifuncional ADT 761A

para sinais em mAde pressãopara manômetro

Descrição
Os calibradores de pressão automáticos portáteis da série ADT 761A integram uma bomba elétrica interna de alto desempenho e um controlador de pressão de precisão, oferecendo uma solução pronta para calibração de manómetros, transmissores e pressostatos em campo e em laboratório. Os ADT 761A sucedem aos ADT 761, aumentando a flexibilidade dos sensores internos, a capacidade de geração de pressão e a interface HMI com conectividade moderna (Ethernet, Wi‑Fi, Bluetooth, USB) e ecrã táctil a cores.

Pontos-chave

• Calibrador totalmente automático com bomba elétrica integrada (até 100 bar conforme modelo)
• Precisão 0.02 % FS (0.01 % opcional)
• Módulo de pressão duplo (baixa e alta pressão) e suporte a módulos externos
• Portátil (≈8 kg)
• Wi‑Fi, Ethernet, Bluetooth e USB
• Registo de dados com memória de 6 GB (até 1 000 000 leituras)
• Certificado de calibração ISO 17025 com dados incluídos por defeito

Funções principais
Geração automática de pressão pela bomba interna desde 90% do vácuo até 100 bar (conforme modelo). Medição e geração de sinais elétricos (mA/V), alimentação de loop 24 V, comunicação HART e suporte Profibus. Interface de utilizador por ecrã tátil a cores de 7 polegadas (800 x 480) e teclado numérico. Testes automatizados (procedimentos de calibração, testes de pressostatos PNP/NPN, teste de fugas, manutenção de pressão). Suporte a módulos de pressão digitais externos para alargar a gama até pressões muito elevadas (módulos ADT 160A / ADT 161A conforme configuração).

Modelos disponíveis

• ADT 761A-LLP: baixa pressão ±75 mbar (30 inH2O)
• ADT 761A-D: diferencial e relativo (-0.95 a 2.5 bar)
• ADT 761A-500: vácuo a 35 bar rel. (500 psig)
• ADT 761A-1K: vácuo a 70 bar rel. (1 000 psig)
• ADT 761A-1.5K: vácuo a 100 bar rel. (1 500 psig)
• ADT 761A-BP: calibração barométrica (100 a 1 200 hPa)

Especificações de pressão (excerto)
Especificação - 761A-LLP - 761A-D - 761A-500 - 761A-1K - 761A-1.5K - 761A-BP
Intervalo máx. - 30 inH2O (75 mbar) - 35 psi (2.5 bar) - 500 psig (35 bar.g) - 1 000 psig (70 bar.g) - 1 500 psig (100 bar.g) - Sensor 1 200 hPa
Intervalo mín. - -30 inH2O (-75 mbar) - -13.5 psi (-0.95 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - -13 psi (-0.9 bar) - Sensor 100 hPa
Precisão(1) - 0.05 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.02 % FS - 0.01 % FS
Estabilidade - 0.005 % FS ou 0.05 Pa - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.005 % FS - 0.02 hPa
Tipo de pressão - Diferencial/Relativo - Diferencial/Relativo - Relativo/Absoluto - Relativo/Absoluto - Relativo/Absoluto - Absoluto
Resolução - 6 dígitos (todas as variantes)
Unidades disponíveis - Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inHg, inH2O, kg/m2, torr, personalizadas

Medições e sinais elétricos (excerto)
Medição mA: ±25/±50 mA, resolução 0.0001 mA, precisão 0.008 %L+0.004 %FS
Medição V: ±300 mV / ±5/±12/±30 V, resolução 0.1 μV / 0.0001 V, precisão 0.008 %L+0.002 %FS
Fonte mA: 0–25 mA (resolução 0.1 μA), fonte V: 0–16 V
Alimentação de loop: 16–30 V, carga máx. 70 mA

Observações
Os ADT 761A aceitam módulos de pressão digitais inteligentes (ADT 161A/ADT 160A) que permitem estender a medição até pressões muito elevadas (até vários milhares de bars conforme módulo). A unidade é fornecida com certificado ISO 17025 incluindo dados rastreáveis NIST.

Características técnicas / especificações

• Precisão típica: 0.02 % FS (0.01 % opcional)
• Controle de estabilidade: < 0.005 % FS (0.003 % no modelo de alta precisão)
• Visor: ecrã tátil TFT a cores 7 polegadas (800 x 480)
• Comunicações: USB, LAN (Ethernet), Bluetooth, Wi‑Fi, HART, Profibus
• Memória interna: 6 GB (até 1 000 000 valores), capacidade de tarefas: até 1 000 tarefas
• Bateria recarregável Li‑Ion: autonomia aproximada 8 horas (conteúdo principal) / ficha técnica indica ~16 h dependendo da configuração, recarga <5 h
• Proteção: IP31
• Peso: aprox. 7.95–8 kg
• Dimensões: 299 x 193 x 192 mm
• Temperatura de operação: 0 °C a 50 °C (compensada conforme especificação)
• Temperatura de armazenamento: -20 °C a 60 °C
• Humidade: <90 % sem condensação
• Vibração e choque: vibração 4 g (20–2 000 Hz), choque 8 g, drop test 1 m
• Vida útil da bomba: >100 000 ciclos
• Idiomas da interface: inglês, alemão, francês, italiano, espanhol, português, chinês, japonês, russo
• Garantia: 1 ano
• Incluído de série: manifold ADT106‑X (dependente do modelo), adaptador de alimentação 110/220, bateria recarregável 9723, cabos de teste 9022, mangueira ADT100‑761 HOSE, mala 9907, etc.
