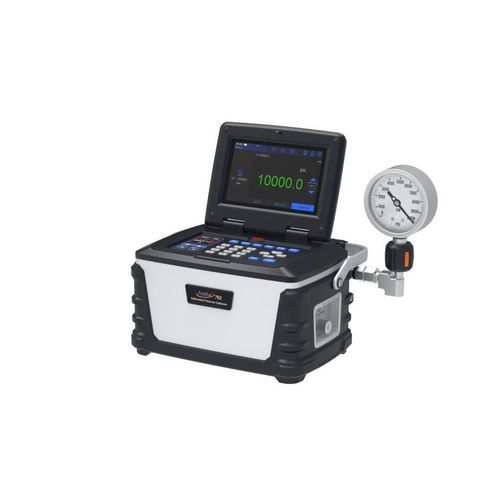

Calibrador de pressão ADT762

para manômetropara sensor de pressãoprogramável

Visão geral
O calibrador de pressão automatizado Additel ADT762 é uma solução pronta para automação de trabalhos de calibração de pressão até 700 bar ou 1000 bar, conforme o modelo. Projetado para uso em campo e em laboratório, combina portabilidade, precisão e conectividade para calibrações automatizadas de transmissores, pressostatos, manómetros analógicos e digitais e sensores, incluindo dispositivos HART/PROFIBUS.

Principais características

• Geração e controlo de pressão automatizados até 1000 bar (dependendo do modelo)
• Precisão até 0,01 % FS (dupla faixa)
• Calibração em 2 faixas (HP e LP) com comutação automática
• Controlo de estabilidade ≤ 0,005 % FS
• Portátil, adequado para campo e laboratório
• Suporta dois módulos de pressão externos
• Comunicação: Wi‑Fi, LAN, Bluetooth, USB, Ethernet
• Comunicações HART (leitura, configuração, calibração) e Profibus
• Registo de dados e gestão de tarefas (até 1.000 tarefas documentadas)
• Tecnologia de bomba elétrica patenteada e purga automática integrada
• Comunicações avançadas e aplicações de automação para criar/executar tarefas sem PC

Detalhes funcionais e vantagens
O ADT762 automatiza totalmente a purga de sistemas hidráulicos (eliminação de ar) através de um sistema de purga integrado, simplificando a preparação dos ensaios. A aplicação de tarefas integrada analisa automaticamente erros e medições, gera relatórios e armazena os resultados localmente. O calibrador pode armazenar e recuperar até 1.000 tarefas documentadas.

Modelos e variantes

• ADT762-01-GP15K-XX: calibrador automático 1000 bar, precisão 0,01 % FS
• ADT762-02-GP15K-XX: calibrador automático 1000 bar, precisão 0,02 % FS
• ADT762-01-GP10K-XX: calibrador automático 700 bar, precisão 0,01 % FS
• ADT762-02-GP10K-XX: calibrador automático 700 bar, precisão 0,02 % FS
• Opções de porta de pressão (XX): N = 1/4 NPT fêmea, N2 = 1/2 NPT fêmea, B = 1/4 BSP fêmea, B2 = 1/2 BSP fêmea, M = M20x1.5 fêmea
• Também disponível em versão água (ADT 762 W)

Entregue de série

• 9022: cabos de medição (2 conjuntos, 4 peças)
• Cabo USB (1 pc)
• 9725: bateria Li‑ion recarregável (1 pc)
• 9818: adaptador de alimentação externo 110V/220V (1 pc)
• Funil (1 pc)
• ADT100-762 Hose: mangueira de alta pressão (1 pc)
• Pequena mala de acessórios (cabos e adaptadores) (1 pc)
• Tapão de transporte (1 pc)
• 9907-762: mala de transporte (1 pc)
• 9201: óleo sebacato (500 ml) (1 frasco)
• Anéis O para reservatório (3.5*1.2‑NBR70) (5 peças)
• Anéis O para conector em ângulo reto (5*1.5‑NBR70) (5 peças)
• 9060: cabo de ligação do módulo de pressão ADT161 (1 pc)
• Conector em ângulo reto ADT762 (1 pc)
• Certificado de calibração acreditado ISO17025 (1 pc)

Acessórios opcionais

• ADT107‑KIT: coletor de duas portas, mangueira de pressão e cabo de comunicação de retorno zero
• ADT161: sensor externo (ver lista de módulos compatíveis)
• ADT100‑762‑X: conector em ângulo reto
• 9241: acumulador de gás de substituição
• 9201: óleo sebacato 1 litro

Especificações técnicas

• Faixa de pressão: 0–700 bar e 0–1000 bar dependendo do modelo
• Fluido recomendado: sebacato de dietilhexilo
• Capacidade máxima de enchimento externo: máx. 80 ml a 700 bar (50 ml recomendados)
• Reservatório: máx. 350 ml, tampa de reservatório pressurizada, filtro integrado
• Duração de estabilidade: > 5 minutos (com base na faixa do módulo de controlo)
• Módulo de pressão interno: módulo integrado de dupla faixa
• Dupla faixa e precisões (exemplos): GP15K (0–1000 bar / 0–400 bar) e GP10K (0–700 bar / 0–200 bar) com opções de precisão 0,01 % FS ou 0,02 % FS conforme configuração
• Módulos de medição externos suportados: todos os módulos ADT161 (compatibilidades e precisões conforme ADT161‑01 ou ADT161‑02)
• Interface do utilizador: ecrã tátil a cores + teclado em elastómero
• Visor: ecrã táctil TFT 7" 800 x 480 cores
• Índice de protecção do invólucro: IP31
• Alimentação: bateria ou rede
• Bateria: Li‑Ion recarregável (~12 horas de utilização, carga <5 horas)
• Peso: 12,8 kg (sem óleo)
• Dimensões: 300 x 220 x 192 mm
• Comunicações: USB, LAN, Bluetooth, Wi‑Fi
• Comunicação HART: leitura, configuração e calibração (ficheiros DD atualizáveis)
• Armazenamento: > 8 GB
• Registo de dados: até 1.000.000 leituras (dados e carimbo temporal)
• Documentação de tarefas: até 1.000 tarefas armazenáveis com dados
• Funções de automação: teste de pressostatos, auto steps, teste de fuga
• Línguas da interface: inglês, alemão, francês, italiano, espanhol, português, chinês, japonês, russo
• Vida útil da bomba: > 1.000.000 ciclos
• Temperatura de funcionamento: 0 °C a 50 °C
• Temperatura de armazenamento: -20 °C a 60 °C
• Humidade: < 90 %, sem condensação
• Vibração: 4 g (20 a 2.000 Hz)
• Impacto: 8 g, teste de queda 1 m
• Certificado: certificado de calibração acreditado ISO 17025 com dados rastreáveis NIST
• Conformidade: CE
• Compatibilidade de software: ACal, Additel Land, Additel Link (acesso via app móvel)
• Garantia: 1 ano
