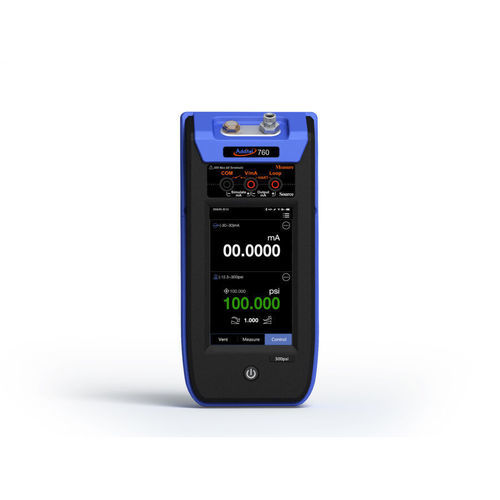

Calibrador multifuncional ADT 760

para sinais em mAde pressãode tensão

Apresentação
Um calibrador de pressão portátil, de precisão e totalmente automático, compacto e leve (≈1,8 kg) capaz de gerar e medir pressões desde 90% do vácuo até 20 bar conforme o modelo. Ecrã táctil a cores e bomba interna automática. Certificado de calibração rastreável NIST fornecido como padrão.

Resumo funcional

• Geração e controlo automático da pressão via bomba integrada (até 20 bar conforme o modelo).
• Estabilidade de controlo do módulo interno: <0,005% da escala completa.
• Precisão até 0,01% da escala completa (conforme modelo/opção).
• Módulos de pressão internos intercambiáveis para ajustar gama e precisão.
• Ecrã TFT a cores 800×480 para controlo e navegação por ícones.
• Funções elétricas: medição e emissão mA/V, alimentação de loop 24 VDC (protegida até 30 V).
• Comunicações: USB, WiFi e Bluetooth; suporte HART (opção).
• Opção de registo de dados (modelos DL): tarefas programáveis e armazenamento até 1 milhão de registos.

Modelos disponíveis

• ADT760-LLP: concebido para pressões muito baixas (módulo ±30 inH2O / ±75 mbar incluído).
• ADT760-D: cobre -0,86 a 2,5 bar (sensor CP35 incluído) para medições diferenciais e relativas.
• ADT760-MA: cobre -0,86 a 20 bar (sensor CP300 incluído), inclui sensor barométrico interno para medições absolutas e relativas.

Funções e pontos-chave

• Automação de testes (modelos DL): procedimentos automáticos de calibração, preparação de tarefas, controlo automático dos degraus de calibração, testes automáticos de comutação com amortecimento.
• Medição e simulação elétrica: medição mA/V com precisão ±(0.01% leitura + 0.005% PE), emissão 0–24 mA com precisão ±(0.02% leitura + 0.01% PE).
• Registo e gestão de tarefas (modelos DL): até 250 tarefas programáveis e transferência de resultados para PC.
• Teste de fugas: manutenção da pressão para medir perdas por fuga.
• Proteção do circuito de pressão: filtragem especial a montante para evitar entupimentos por pó ou resíduos.
• Bateria Li-ion recarregável removível; autonomia ≈10 horas.

Módulos internos e compatibilidade (exemplos)
A série de módulos ADT155 permite estender ou melhorar precisão e gamas: ADT155 (DP025, DP050, DP1, DP2, DP5, DP10, DP20, DP30, DP50, DP150, DP300, DP400, DP800, DP1K) e módulos CP (CP2, CP5, CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300) com precisões variáveis conforme módulo e gama.

Acessórios (incluídos / opcionais)

• Acessórios típicos incluídos: conjunto de adaptadores (ADT100-760-KIT), mangueira 1.5 m (ADT100-760-HOSE), adaptador de alimentação 110/220 V, bateria Li-ion, cabos de medição, manual do utilizador, certificado NIST.
• Acessórios opcionais: módulos adicionais (ADT160A…), cabos de ligação de módulo, kits de mangueiras de teste (várias conexões), manifold pneumático de pressão (série ADT128), malas macias/rígidas, filtros, suportes, software Additel para gestão e transferência de dados.

Especificações principais (excerto)
Especificação | 760-LLP | 760-D | 760-MA
Gama máxima de pressão | ±30 inH2O (±75 mbar) | -0.86 a 2.5 bar (-12.5 a 35 psi) | -0.86 a 20 bar.g (-12.5 a 300 psi)
Precisão (escala completa) | 0.05% PE | 0.02% PE | 0.02% PE (opção 0.01% possível)
Estabilidade | <0.005% PE (módulo interno) para todos os modelos
Tipo de pressão | Diferencial, relativa (LLP & D); Relativa e Absoluta (MA)
Resolução | 6 digits
Unidades disponíveis | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, mtorr, torr, etc.
Conexão de pressão | Conetor flare (LLP) / G1/8 BSPF (D e MA conforme versão)
Ecrã | Cor 800×480 TFT touchscreen
Bateria | Li-ion recarregável, autonomia ≈10 h, recarga 4 h (ext.) / 6 h (no estojo)
Proteção | IP54 (pó e água)
Peso / Dimensões | <1,8 kg; 235 × 110 × 70 mm
Certificado | Rastreável NIST fornecido com dados
Comunicações | USB, WiFi, Bluetooth; HART opcional (modelo X-DL)

Características / especificações técnicas

• Vias: 4 vias no total (1 medição/simulação elétrica, 1 via geração/medição de pressão interna, 2 vias para sensores de pressão externos).
• Compensação de temperatura: 5°C a 35°C (compensação estendida 0–50°C).
• Coeficiente de temperatura: < ±(0.001% RD + 0.001% PE) /°C fora da faixa 5–35°C.
• Vida útil da bomba: >500.000 ciclos.
• Especificações ambientais: operação 0°C a 50°C, 0–90% HR, altitude <3000 m; armazenamento -20°C a 70°C.
• Vibração e choque: vibração 4g (20–2000 Hz); choque 8g teste de queda 1 m.
