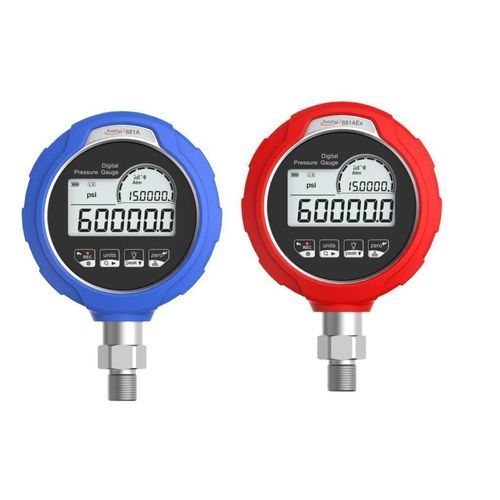

Manômetro absoluto ADT681A

de pressão relativadiferencialcom display LCD

Apresentação

• Manómetro digital série 681A da Additel
• Intervalos de pressão até 60.000 psi (4.200 bar)
• Precisão 0,02% ou 0,05% FS conforme modelo
• Mede pressão manométrica, absoluta, diferencial e barométrica
• Exibição de % de pressão com gráfico em barras
• Precisão totalmente compensada em temperatura (-10…50°C)
• Comunicação Bluetooth e compatível com a aplicação móvel Additel Link
• Grande ecrã fácil de ler, retroiluminação
• Versão intrinsecamente segura disponível (ADT681AEx)
• Registo de dados opcional (até 10.000.000 registos)
• Índice de proteção IP67

Durável
A caixa é em aço inoxidável 304 com frente PET antiestática e capa de borracha PTU. Projeto otimizado do sensor interno, resistência a choques e vibrações (5 g vibração, 10 g choque) e partes húmidas resistentes à corrosão. Classificação IP67 para utilização em ambientes com pó e humidade.

Fácil de usar
Interface de botões e menus ergonómica, ecrã legível ao sol, retroiluminação ativável por botão, visualização com caracteres grandes legíveis à distância, funções práticas: TARE, visualização de hora, valores de pico (max/min), teste de estanqueidade, indicação do estado de registo.

Fácil de manter
Botões em membrana fáceis de limpar. Longa autonomia da bateria e manutenção reduzida.

Especificações (excerto da tabela principal)
ADT681A | ADT681AEx
Descrição: Manómetro digital | Manómetro digital intrinsecamente seguro
Segurança intrínseca: Marcação CE; ADT681AEx: UE: II 1G EX ia IIC T4 Ga a -20…50°C; América do Norte: CLASS I DIVISION 1 GROUP A,B,C,D T4; Zona 0 AEx ia IIC T4 Ga a -20…50°C; Internacional: EX ia IIC T4 Ga a -20…50°C
Faixa de medição: Até 4.200 bar (60.000 psi)
Precisão: 681A(Ex)-02: 0,02% da gama total; 681A(Ex)-05: 0,05% da gama total; 681A(Ex)-RD: 0% a 20% da faixa: ±(0,02% da gama total); 20% a 110%: ±(0,1% da leitura); Vácuo: ±(0,25% FS), FS = 14.5 psi; Barómetro de bolha: ±55 Pa
Tipos de medição: Pressão manométrica, pressão saturada/comprimida, pressão absoluta (calculada), pressão diferencial e pressão barométrica
Funções multifunções: Pressão atmosférica, temperatura ambiente, valores max/min, TARE, teste de estanqueidade, exibição % pressão, exibição de hora, estado do registo de dados
Ecrã: LCD FSTN de grande ângulo com segmentos; design de três câmaras; retroiluminação branca; exibição de 4 ou 5 dígitos (comutável); altura dos dígitos 14,5 mm
Unidades de pressão: Pa, kPa, MPa, psi, mbar, bar, kgf/cm2, %, mmH2O (4°C), mmHg (0°C), InH2O (4°C), InHg (0°C); várias colunas de água de engenharia disponíveis; 1 unidade personalizada (USER) configurável via Additel Link
Ambiente: Compensação de temperatura -10°C a 50°C; Temperatura de funcionamento -20°C a 50°C; Temperatura de armazenamento -40°C a 75°C; Humidade 5% RH a 95% RH (sem condensação); Altitude < 3000 m
Porta de pressão: 1/4 NPT macho, 1/2 NPT macho, 1/4 BSP macho, 1/2 BSP macho, M20 x 1.5 macho; porta canelada para pressão diferencial; para alta pressão (>1000 bar) 1/4 HP macho ou fêmea (Autoclave M-250-C / F-250-C referenciados)
Alimentação: 3 pilhas alcalinas AA; modos de consumo: Super estável e baixo consumo com durações variáveis (ex. até 18.000 h em 1 leitura/10 s modo baixo consumo); alimentação externa via USB-C
Caixa: Aço inox 304; frente PET antiestática; capa de borracha PTU antiestática; Dimensões: 118 x 42 x 178 mm; Peso: 0,68 kg
Conformidade: IP67 (imersão 1 m durante 30 min), vibração 5 g, resistência a choques 10 g, queda 1 m (sem capa de borracha)
Registo de dados: Armazenamento até 10.000.000 registos (tempo+pressão) ou 5.000.000 (tempo+pressão+temperatura); intervalos de registo 0,1 a 99.999 s
Comunicação: Bluetooth, RS232 (com restrição ATEX), USB-C
Certificado: Certificado de calibração acreditado ISO 17025
Garantia: 1 ano

Faixas detalhadas (excerto de tabelas)
Faixas relativas (exemplos P/N): V15 = -15 psi (-1 bar), GP2 = 2 psi (0,16 bar), GP5 = 5 psi (0,35 bar), GP10 = 10 psi (0,7 bar), GP15 = 15 psi (1 bar), GP30 = 30 psi (2 bar), GP50 = 50 psi (3,5 bar), GP100 = 100 psi (7 bar), GP150 = 150 psi (10 bar), GP300 = 300 psi (20 bar), GP500 = 500 psi (35 bar), GP600 = 600 psi (40 bar), GP1K = 1000 psi (70 bar), GP1.5K = 1500 psi (100 bar), GP2K = 2000 psi (140 bar), GP3K = 3000 psi (200 bar), GP5K = 5000 psi (350 bar), GP10K = 10.000 psi (700 bar), GP15K = 15.000 psi (1000 bar), GP20K = 20.000 psi (1400 bar), GP25K = 25.000 psi (1600 bar), GP30K = 30.000 psi (2000 bar), GP36K = 36.000 psi (2500 bar), GP40K = 40.000 psi (2800 bar), GP50K = 50.000 psi (3500 bar), GP60K = 60.000 psi (4200 bar).

Acessórios incluídos / opcionais (excerto)

• Incluído: capa de proteção, 3 pilhas alcalinas, tubos de silicone (x2) para modelos diferenciais, certificado de calibração ISO 17025
• Opções: tira magnética de suspensão, capa impermeável, adaptador de alimentação USB, software Additel Acal (Basic / Net), software de registo Additel Log II, cabo de extensão RS232, malas de transporte, etc.

Características / especificações técnicas

• Modelo: ADT681A (versão Ex disponível: ADT681AEx)
• Tipo: Manómetro digital
• Faixa máx.: até 60.000 psi (4.200 bar)
• Precisão: até 0,02% FS (conforme configuração), variantes 0,05% e 0,2%
• Unidades: múltiplas (Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, %, mmH2O, mmHg, InH2O, InHg, unidade usuário)
• Índice de proteção: IP67
• Temperatura de funcionamento: -20°C a 50°C
• Alimentação: 3x AA; USB-C para alimentação externa
• Comunicação: Bluetooth, RS232 (uso restringido em zonas ATEX), USB-C
• Armazenamento dados: até 10.000.000 registos (opcional)
• Caixa: aço inox 304, dimensões 118 x 42 x 178 mm, peso 0,68 kg
• Certificação: calibração ISO 17025 fornecida
• Garantia: 1 ano
