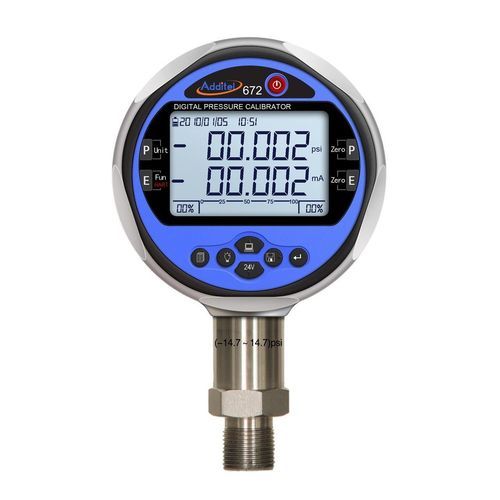

Calibrador multifuncional ADT 672

para sinais em mAde pressãopara manômetro

Apresentação
O calibrador de pressão digital ADDITEL ADT 672, baseado em microprocessador e sensores de silício, fornece medições de pressão fiáveis, precisas e económicas até 4200 bar. Cada sensor é envelhecido, testado e protegido antes da montagem para garantir o desempenho declarado.

Funções principais

• Precisões disponíveis: 0,02% / 0,05% / 0,1% da escala completa
• Compensação de temperatura para maior precisão
• Comunicação HART integrada com comunicador HART incorporado
• Alimentação em loop 24 V para transmissores
• Funções MIN / MAX / HOLD
• Dupla indicação de 6 dígitos (resolução 6 dígitos)
• Teste de pressostatos
• Medição e simulação de sinais elétricos de tensão e corrente
• Registo: datalogger com 30 ficheiros de 40 registos, modo manual ou automático, período de registo ajustável

Áreas de medição
Os modelos ADT 672 são adequados para medições de pressão relativa, absoluta, dinâmica e diferencial. O instrumento é compatível com HART e pode calibrar um transmissor HART sem perturbar o sinal HART fornecido. O comunicador HART integrado permite ler e atualizar informações de calibração diretamente a partir do equipamento.

Unidades disponíveis
Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O (4°C), mmH2O (4°C), inHg (0°C), mmHg (0°C).

Frequência e compensação
Frequência de medição: 3,5 medições/s. Compensação de temperatura: -10 a 50°C.

Conexões
Conexões de pressão: para ≤1000 bar: 1/4" NPT macho, 1/4" BSP macho, M20×1.5 macho. Para ≥1000 bar: 1/4" HP fêmea ou macho (Autoclave F-250-C, 9/16" - 18 UNF-2B ou Autoclave M-250-C, 9/16" - 18 UNF-2A). Mangueira de teste diferencial Ø6 mm. Outras conexões sob pedido.

Tabelas - Pressão relativa
Modelo | Gama pressão (bar) | Meio | Precisão (% PE) | Sobrecarga
V15 | -1,0 | G | 0,02 (0,05) | 3X
GP2 | 0,16 | G | 0,05 | 3X
GP5 | 0,35 | G | 0,05 | 3X
GP10 | 0,7 | G | 0,02 (0,05) | 3X
GP15 | 1 | G, L | 0,02 (0,05) | 3X
GP30 | 2 | G | 0,02 (0,05) | 3X
GP50 | 3,5 | G | 0,02 (0,05) | 3X
GP100 | 7 | G | 0,02 (0,05) | 3X
GP150 | 10 | G | 0,02 (0,05) | 3X
GP300 | 20 | G, L | 0,02 (0,05) | 3X
GP500 | 35 | G, L | 0,02 (0,05) | 3X
GP600 | 40 | G, L | 0,02 (0,05) | 3X
GP1K | 70 | G, L | 0,02 (0,05) | 3X
GP2K | 140 | G, L | 0,02 (0,05) | 3X
GP3K | 200 | G, L | 0,02 (0,05) | 3X
GP5K | 350 | G, L | 0,02 (0,05) | 3X
GP6K | 400 | G, L | 0,02 (0,05) | 3X
GP10K | 700 | G, L | 0,02 (0,05) | 2X
GP15K | 1000 | G, L | 0,05 (0,1) | 2X
GP20K | 1400 | G, L | 0,05 (0,1) | 2X
GP25K | 1600 | G, L | 0,1 | 1,5X
GP30K | 2000 | G, L | 0,1 | 1,5X
GP36K | 2500 | G, L | 0,1 | 1,5X
GP40K | 2800 | G, L | 0,1 | 1,35X
GP50K | 3500 | G, L | 0,1 | 1,2X
GP60K | 4200 | G, L | 0,1 | 1,1X

Tabelas - Pressão absoluta
Modelo | Gama pressão (bar) | Meio | Precisão (% PE) | Sobrecarga
AP5 | 0,35 | G | 0,1 | 3X
AP10 | 0,7 | G | 0,1 | 3X
AP15 | 1,0 | G | 0,1 | 3X
AP30 | 2,0 | G | 0,1 | 3X
AP50 | 3,5 | G | 0,1 | 3X
AP100 | 7,0 | G, L | 0,05 (0,1) | 3X
AP300 | 20 | G, L | 0,05 (0,1) | 3X
AP500 | 35 | G, L | 0,05 (0,1) | 3X
AP1K | 70 | G, L | 0,05 (0,1) | 3X
AP3K | 200 | G, L | 0,05 (0,1) | 3X
AP5K | 350 | G, L | 0,05 (0,1) | 3X

Tabelas - Pressão dinâmica
Modelo | Gama pressão (bar) | Meio | Precisão (% PE) | Sobrecarga
CP2 | ±0,16 | G | 0,05 | 3X
CP5 | ±0,35 | G | 0,02 (0,05) | 3X
CP10 | ±0,7 | G | 0,02 (0,05) | 3X
CP15 | ±1 | G | 0,02 (0,05) | 3X
CP30 | -1 a 2 | G | 0,02 (0,05) | 3X
CP100 | -1 a 7 | G, L | 0,02 (0,05) | 3X
CP150 | -1 a 10 | G, L | 0,02 (0,05) | 3X
CP300 | -1 a 20 | G, L | 0,02 (0,05) | 3X

Tabelas - Pressão diferencial
Modelo | Gama pressão (bar) | Meio | Precisão (% PE) | Sobrecarga
DP1 | ±2,5 | G | 0,05 | 100X
DP2 | ±5,0 | G | 0,05 | 100X
DP5 | ±10 | G | 0,05 | 50X
DP10 | ±25 | G | 0,05 | 20X
DP20 | ±50 | G | 0,05 | 20X
DP30 | ±75 | G | 0,05 | 20X
DP50 | ±160 | G | 0,05 | 3X
DP150 | ±350 | G | 0,025 | 3X
DP300 | ±700 | G | 0,025 | 3X

Medição e simulação de sinais elétricos
Ligação: fichas Ø4 mm. Tensão DC: ±30,0000 V, precisão ±(0,02% L + 0,003% PE). Corrente DC: 30,0000 mA, precisão ±(0,02% L + 0,003% PE). Alimentação em loop: 24 V ±0,5 V máx.: 50 mA; protegida a 120 mA. Pressóstato: aberto/fechado (1 - 12 V se o switch estiver avariado).

Especificações adicionais

• Teste de pressostatos: controlo dos níveis de acionamento em pressão
• Comunicação HART: leitura e atualização de comandos HART correntes
• Cálculo estatístico: MIN / MAX
• Função HOLD: bloqueio da medição
• Datalogger: capacidade 30 ficheiros × 40 registos, modo manual ou automático, periodicidade ajustável

Características / especificações técnicas

• Dimensões Ø x L x H: Ø 120 x 46 x 184 mm
• Massa: 700 g
• Ecrã: LCD retroiluminado, resolução 6 dígitos, altura dos dígitos 16,5 mm, visualização dupla
• Material: caixa em alumínio, conexões 316LSS
• Alimentação: bateria Li-Ion recarregável; autonomia: 40 horas; tempo de recarga: 4 horas; adaptador de corrente: 10 V; alimentação externa: 110 / 220 V
• Comunicação: RS232
• Faixa nominal de funcionamento: -20 a 70°C (HR: 95% sem condensação)
• Condições de referência: 23°C ±3°C
• Compatibilidade HART e comunicador HART integrado
• Registo: datalogger incorporado, 30 ficheiros × 40 registos
• Seleção múltipla de unidades de visualização (11 unidades selecionáveis)
