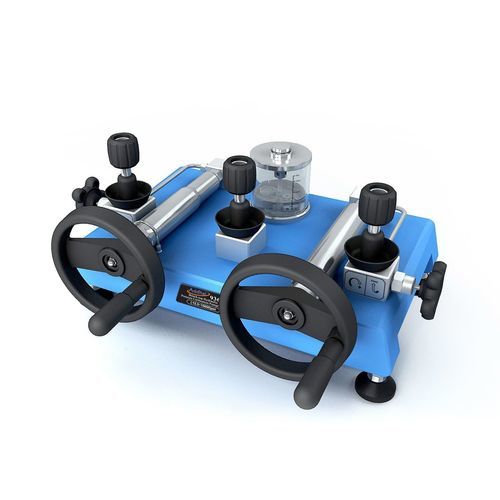

Bomba hidráulica de 2 pistões ADT 936

de pistãomanualmanual

Apresentação
A bomba hidráulica ADT 936 da ADDITEL é uma bomba manual projetada para gerar e controlar pressão até 1 000 bar (15 000 psi). Incorpora um sistema de duplo pistão que permite pressurizar sistemas de grande volume, proporcionando um ajuste fino da pressão tanto na subida quanto na descida.

Principais funcionalidades

• Sistema de duplo pistão para enchimento de grandes volumes e ajuste fino da pressão
• Válvula de isolamento do volume de calibração para evitar fugas e otimizar a estabilidade da pressão
• Três conectores de aperto manual para ligação rápida de manómetros e instrumentos sem ferramentas nem fita PTFE
• Adequada para calibração de transmissores e manómetros em laboratório

Modelos e conexões
Modelo principal: ADT 936. Esta bomba foi substituída pelo modelo ADT 946.

Portos de pressão (opções)

• N: 1/4 NPT macho
• N2: 1/2 NPT macho
• B: 1/4 BSP macho
• M: M20×1.5

Acessórios padrão incluídos

• Juntas O-ring: 20 pcs
• Manual do utilizador
• 250 ml de óleo (referência 9201)

Acessórios opcionais

• ADT102: Adaptadores 1/4 NPT macho para várias conexões fêmea de aperto manual (25 pcs)
• ADT103: Adaptadores 1/4 NPT macho para várias conexões fêmea de aperto manual (10 pcs)
• ADT100-HTK: Kit de mangueira de teste 1,5 m, 1000 bar, 1/4 NPT macho para 1/4 NPT (1/8 NPT, 1/2 NPT, 1/4 BSP ou M20X1.5) fêmea de aperto manual
• 9904-936: Mala de transporte para ADT 936 e 2 manómetros
• ADT936-MK: Kit de manutenção para bomba 936
• 9202: 1 frasco de óleo diethylhexyl sebacate

Documentos / Suporte
Product | Description | Release | Type
ADT936 / 938 / 949 hydraulic test pumps | Vídeo de demonstração | 02/2015 | Video
Catálogo ADDITEL | Catálogo de produtos (inglês) | 2020-2022 | PDF
Calibrar em alta pressão hidráulica | Nota de aplicação | 07/2014 | PDF

Especificações / dados técnicos

• Meio: óleo mineral ou água destilada (opcional)
• Intervalo de pressão: -0,95 bar (85% do vácuo) a 1 000 bar (15 000 psi)
• Materiais: adaptadores em aço inoxidável; corpo em aço inox / alumínio / cobre
• Vedações: Buna‑N
• Altura: 230 mm
• Base: 520 mm x 360 mm
• Massa: 16 kg
• Garantia: 1 ano
• Capacidade do reservatório: 420 ml
• Conexão: conectores de aperto manual para o manómetro de referência e o manómetro em teste
• Conexão do instrumento em teste: 1/4 NPT fêmea, 1/4 BSP fêmea ou M20x1.5 fêmea
• Conexão de referência: 1/4 NPT fêmea, 1/4 BSP fêmea ou M20x1.5 fêmea
