Calibrador para sinais em mA ADT760 series

de pressãopara manômetropara sensor de pressão

Apresentação

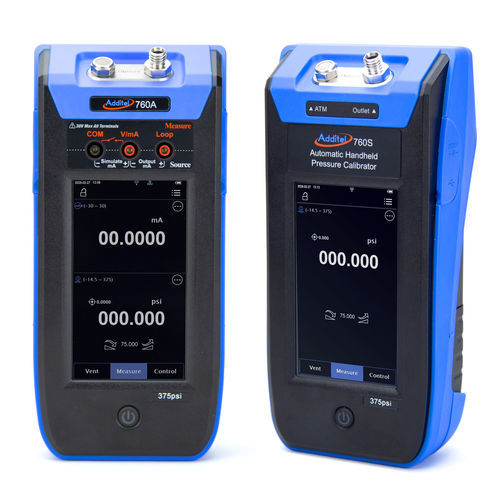

O calibrador Additel ADT760A é um calibrador de pressão portátil automático de alto desempenho, otimizado para precisão e mobilidade em campo. Pesando menos de 1,8 kg, integra uma bomba elétrica, um controlador interno e módulos de sensores de pressão intercambiáveis. O ADT760A possui ecrã tátil capacitivo e quatro vias de medição (pressão interna, duas vias de pressão externas e uma via elétrica). O modelo ADT760S é a versão sem medição/geração elétrica, adequada para calibração de manómetros e medições de pressão com visualização centralizada.

Principais características

• Geração e controlo automáticos de pressão até 25 bar (375 psig).
• Calibrador de pressão totalmente automático com bomba integrada (substitui bombas manuais).
• Três configurações de gama: LLP (baixa pressão), D (diferencial/relativa), MA (vácuo até 25 bar.g).
• Precisão até 0,01% FS conforme modelo/módulo.
• Módulos de pressão internos ADT155 intercambiáveis para várias gamas, incluindo muito baixa pressão.
• Opção de comunicação HART e registo de dados (modelos DL para ADT760A).
• Versão sem medição/geração elétrica disponível: ADT760S.
• Massa < 1,8 kg para utilização manual e transporte fácil.
• Comunicações USB, Wi‑Fi e Bluetooth.
• Funcionalidades de registo de dados e gestão de tarefas (opção DL no ADT760A).
• Sistema de prevenção de contaminação (opção CPS).
• Suporte para módulos de pressão externos (duas vias externas).

Especificações gerais (excertos)
Especificação | 760-LLP | 760-D | 760-MA
Gama de pressão máx. | ±30 inH2O (±75 mbar) | -12.5 a 35 psi (-0.86 a 2.5 bar) | -12.5 a 375 psig (-0.86 a 25 bar.g)
Precisão | 0.05% FS | 0.01 ou 0.02% FS | 0.01 ou 0.02% FS
Estabilidade | <0.005% FS (módulos) | <0.005% FS | <0.005% FS
Tipo de pressão | Diferencial, relativo | Diferencial, relativo | Relativo, absoluto
Indicação de sobrepressão | 120% (todos os modelos) | 120% | 120%
Resolução | 6 digits (todos os modelos) | 6 digits | 6 digits
Unidades disponíveis | Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O, etc. | | |
Ligação de pressão | Ligação canelada / mangueiras com adaptadores 1/4 BSP, 1/4 NPT, M20 / 1/8 BSPF | Mangueiras, filtros para 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF | Mangueiras, filtros para 1/4 BSP / 1/4 NPT / M20FG 1/8 BSPF
Tempo de subida | <30 s (30 inH2O/100 ml) | <10 s (35 psi/5 ml) | <90 s (300 psi/5 ml)

Medições elétricas (modelo ADT760A apenas, excertos)
Função | Gama | Resolução | Precisão | Nota
Medida de corrente | ±30.0000 mA | 0.1 µA | ±(0.01% leitura + 0.005% µA) | Impedância <10 Ω
Medida de tensão | ±30.0000 V | 0.1 mV | ±(0.01% leitura + 0.005% FS) | Impedância >10 MΩ
Emissão de corrente | 0.000 a 22.000 mA | 1 µA | ±(0.02% leitura + 0.01% FS) | 20 mA @1K
Alimentação DC 24V | 24 V | — | ±1 V | 100 mA carga máx.
Medida de switch | Medições de abertura e fecho; adequado para pressostatos mecânicos e switches digitais PNP/NPN
Compensação de temperatura | 8°C a 38°C

Módulos internos ADT155 (exemplos)
ADT155-DP025: ±0.25 inH2O (±0.62 mbar) – precisão ±0.2% FS
ADT155-DP050: ±0.5 inH2O (±1.25 mbar) – precisão ±0.1% FS
ADT155-DP1 / DP2 / DP5 / DP10 / DP20 / DP30 / DP50 / DP100 / DP150 / DP300 / DP400 / DP800 / DP1K: várias gamas e precisões até 0.02% FS para módulos de alta gama
Módulos CPx (ex. CP10, CP15, CP30, CP35, CP50, CP100, CP150, CP200, CP300, CP375) para pressões relativas até 25 bar conforme referência

Acessórios incluídos (excertos)

• ADT100-760-KIT adaptadores (kit de uniões: G1/8M para 1/4 NPTF, G1/8M para G1/4F, G1/8M para M20F).
• ADT100-760-HOSE: mangueira 1,5 m (não fornecida no modelo LLP).
• 9819-X adaptador de rede 110V/220V.
• 9724 bateria Li‑ion (1 pc).
• Cabos de medição para ADT760A (conjunto de 3).
• Manual do utilizador em CD e certificado de calibração ISO17025 fornecido.

Acessórios opcionais (excertos)

• Sistema de prevenção de contaminação (ref. 9231) — não compatível com LLP.
• Módulos de pressão adicionais (variantes ADT155) e cabos de ligação.
• Kits de mangueiras e manifolds de pressão (ref. ADT128-xx conforme ligação).
• Mala macia (9913-760-SC) ou mala rígida (9914-760).

Características técnicas / especificações

• Vias: 4 vias no total (1 elétrica para medir/simular, 1 via pressão interna e geração/medição, 2 vias de pressão por sensor externo).
• Proteção: IP52 (proteção limitada contra pó e projeção de água).
• Bateria: Li‑ion recarregável, autonomia ~10 horas, recarga ~4 horas.
• Ecrã: TFT a cores 854 x 480 tátil capacitivo.
• Comunicações: USB, Wi‑Fi, Bluetooth.
• Massa: < 1,8 kg.
• Dimensões: 235 x 110 x 70 mm.
• Certificado: certificado de calibração ISO17025 fornecido.
• Comunicação HART: opcional (modelo ADT760-X-DL apenas).
• Registo de dados: opcional (modelo ADT760-X-DL apenas), capacidade até 1 milhão de registos com data e hora.
• Documentação de tarefas: opcional (modelo ADT760-X-DL), até 250 tarefas programáveis.
• Funções automáticas: teste de pressostatos, incremento automático, teste de fuga.
• Proteção elétrica: protegido até 30 V.
• Interface multilingue: Inglês, Alemão, Francês, Italiano, Espanhol, Português, Chinês, Japonês.
• Vida útil da bomba: > 500 000 ciclos.
• Alimentação: bateria Li‑ion recarregável, adaptador de rede externo (110/220 V), saída 10 V.
• Especificações ambientais: funcionamento 0°C a 50°C, 0–90% HR, altitude < 3000 m; armazenamento -20°C a 70°C; vibração 4g (20–2000 Hz); choque 8g (drop test 1 m).
• Garantia: 1 ano (exceto bateria).
