Registrador de dados de tensão ADT260EX

de correntede pressãode temperatura

Visão geral

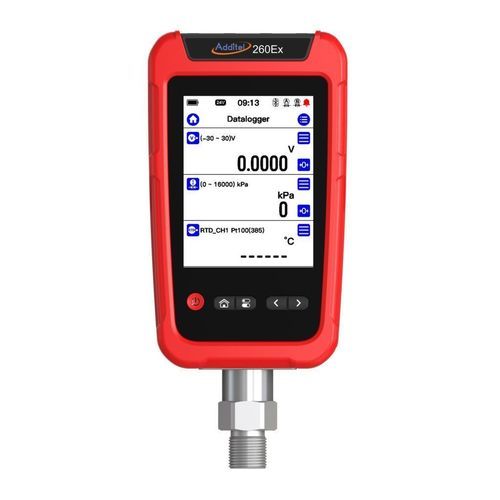

O ADT260EX da Additel é um registrador de referência multicanal portátil com segurança intrínseca que oferece até 8 canais de medição para pressão, temperatura (sondas RTD opcionais), pressão barométrica e medições elétricas. Reúne aquisição de dados, ecrã tátil a cores e comunicações Bluetooth e USB num único instrumento.

Principais funcionalidades

• Até 8 canais de medição
• Segurança intrínseca (certificações ATEX, IECEx, CSA, UKCA)
• Módulo de pressão substituível em campo
• Registo de dados com gráficos de tendência em tempo real
• Suporte para testes hidrostáticos e de fugas
• Ecrã tátil transfletivo a cores
• Barómetro integrado
• Sondas RTD opcionais
• Comunicação Bluetooth e USB
• Compatível com a app móvel Additel Link

Descrição detalhada
O ADT260EX oferece grande capacidade de registo automático multiparámetro, visualização de curvas de tendência, observação instantânea e análise estatística. Os resultados são armazenados a bordo e consultáveis localmente. A capacidade de armazenamento pode atingir até 10 milhões de leituras (canal único) com intervalo de registo configurável de 0,1 s a 9999 s. A ampla compatibilidade e a segurança intrínseca tornam‑no adequado para ambientes petroquímicos, refinarias, unidades químicas, indústria farmacêutica e aplicações de calibração de rotina.

Configuração de canais (8 combinações)
Canal 1: Módulo de pressão digital integrado, substituível em campo
Canal 2: Barómetro integrado, calibrável pelo utilizador
Canais 3 e 4: Entradas para módulo de pressão digital externo
Canal 5: Pressão diferencial simulada calculada a partir dos canais 3 e 4
Canais 6 e 7: Medição de temperatura (suporta sensores RTD de 2, 3 ou 4 fios)
Canal 8: Medição elétrica (corrente, tensão, frequência, pulso) ou teste de interruptor; alimentação de loop integrada

Segurança intrínseca
O ADT260EX é certificado Ex ia IIC T4 Ga e possui aprovações ATEX, IECEx, CSA e UKCA. Pode ser utilizado em atmosferas potencialmente explosivas (plataformas offshore, estações de bombagem, instalações químicas, etc.).

Conexões e visual
Conetores para módulos de pressão internos e externos, tomadas banana φ4 mm para algumas entradas, conetores estilo Lemo para módulos externos. O aparelho é mostrado com diferentes configurações de módulos, sondas e acessórios (conetores, vistas lateral/traseira, menus do ecrã).

Especificações funcionais (excertos)
Medição RTD | 2, 3 ou 4 fios (selecionável); unidades °C, °F, K ou ohmios
Filtragem | Filtro média móvel (amostra 1 ~ 50); filtro linear 1ª ordem (coeficiente 0,01 ~ 1)
Teste de interruptor (pressóstato) | Valor mostrado na mudança de estado; armazena as 8 últimas mudanças
Tara de pressão | Definida via interface de utilizador
Indicador de estabilidade | Tempo e critérios selecionáveis pelo utilizador
Gestão de energia | Desligamento automático do retroiluminação, desligamento automático do aparelho

Especificações gerais (excertos)
Canais de entrada | Topo: 2 canais RTD, 1 canal sinal elétrico (banana φ4 mm); lado direito: 2 canais para módulo de pressão externo; inferior: módulo de pressão integrado (ADT158Ex); interno: sensor barométrico integrado
Precisão barómetro | ±55 Pa
Taxa de medição | mV, V, mA & frequência e RTD: 3 vezes/s; módulo pressão: 1~10 vezes/s (selecionável, 3 por defeito); barómetro: 1 vez/s
Armazenamento de dados | Intervalo 0,1 a 9999 s; até 10 milhões de leituras (canal único)
Alimentação | Bateria Li‑ion intrinsecamente segura 4000 mAh (14,4 Wh); carga 6–8 h; autonomia típica ~100 h em modo medição
Ambiente | Temperatura de funcionamento -20 °C a 50 °C; armazenamento -20 °C a 70 °C; humidade 0% a 95% HR sem condensação; altitude 3000 m
Tempo de aquecimento | 10 min
Proteção tensão portas | 30 V máx
Índice proteção / queda | IP67; teste de queda 1 m
Comunicação | USB Type‑C isolado (escravo), Bluetooth
Ecrã | Ecrã capacitivo a cores 4,4" transfletivo, retroiluminação LED
Tamanho | 177 mm x 105 mm x 52 mm (sem suporte inferior ADT158Ex)
Peso | 0,75 kg
Garantia | 1 ano

Especificações elétricas (excertos)
Precisão medida RTD | 0~400 Ω: 0,01 % RDG + 0,005 % FS (resolução 1 mΩ); corrente de excitação 1 mA (precisão válida para sondas 4 fios; adicionar 10 mΩ para 3 fios, 50 mΩ para 2 fios)
Medição tensão | ±300 mV: 0,015 % RDG + 0,005 % FS (resolução 1 μV, impedância >100 MΩ); ±30 V: 0,015 % RDG + 0,005 % FS (resolução 0,1 mV, impedância >1 MΩ)
Medição corrente | ±30 mA: 0,015 % RDG + 0,005 % FS (resolução 0,1 μA; impedância <40 Ω)
Medição frequência | 0.01 ~ 50000 Hz (automático): 0,005 % RDG + 2 dígitos; resolução automática 6 dígitos; limiar mínimo 2,5 V
Medição pressóstato | Tensão de inspeção 3 ~ 30 V; tempo de resposta < 10 ms; suporta contactos secos
Contagem de pulsos | 0 ~ 9 999 999; bordo ascendente/descendente; limiar mínimo 2,5 V
Alimentação de loop | 20 V ±10%; impedância saída máx 320 Ω; corrente carga máx 25 mA

Pressão (excertos)
Resolução pressão | 4, 5 ou 6 dígitos (selecionável)
Compensação temperatura | -10 °C ~ 50 °C
Tipo módulo pressão | Módulo integrado ADT158Ex; módulo externo ADT161Ex (características detalhadas nas respetivas fichas técnicas)
Exemplos de faixas (referência) | GP2: 2 psi (0,16 bar) precisão 0,05 % FS; GP10: 10 psi (0,7 bar) precisão 0,02 % FS; GP20K: 20000 psi (1400 bar) precisão 0,05 % FS (tabela completa na folha de dados do produto)

Observações
Fornecido com adaptador de corrente, bateria Li‑ion recarregável, cabos de teste, alça, certificado de calibração ISO 17025 (ver configurações e acessórios opcionais). Módulos e sondas RTD de diferentes comprimentos e estojos de transporte estão disponíveis como opção.

Características / especificações técnicas (lista)

• Modelo comercial: ADT260EX
• Marca: Additel
• Canais: até 8 canais configuráveis (pressão, barómetro, módulos externos, RTD, sinais elétricos)
• Capacidade de registo: até 10 milhões de leituras (canal único)
• Intervalo de registo: 0,1 s a 9999 s
• Bateria: Li‑ion intrinsecamente segura 4000 mAh (14,4 Wh); autonomia típica ~100 h; carga 6–8 h
• Segurança intrínseca: Ex ia IIC T4 Ga; certificados ATEX, IECEx, CSA, UKCA
• Índice de proteção: IP67; teste de queda 1 m
• Ecrã: 4.4" transfletivo capacitivo a cores
• Comunicação: Bluetooth, USB Type‑C isolado
• Precisão RTD: 0,01 % RDG + 0,005 % FS (sondas 4 fios)
• Mede tensão/corrente/frequência/pulsos/suporta pressóstato e alimentação de loop integrada
• Temperatura de funcionamento: -20 °C a +50 °C
• Tamanho: 177 x 105 x 52 mm (sem suporte)
• Peso: 0,75 kg
• Garantia: 1 ano
• Acessórios incluídos: adaptador, bateria, cabos de teste, alça, certificado ISO 17025
• Opções: módulos ADT158Ex (integrado) e ADT161Ex (externo), sondas RTD AM1602 (vários comprimentos), cabos, malas rígidas ou moles, software de calibração
