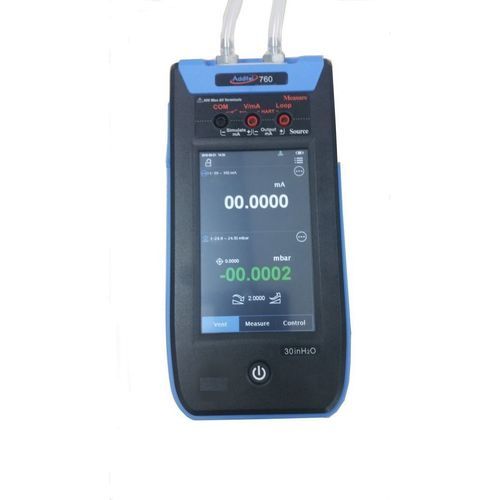

Calibrador multifuncional ADT760 LLP

para sinais em mAde pressãopara sensor de pressão

Apresentação
O ADT760 LLP é um calibrador portátil, de precisão e totalmente automático para pressão diferencial, destinado à medição e calibração de pressões muito baixas (Delta P) em sensores e transmissores. Geração automática de pressão desde 90% de vácuo relativo até 75 mbar (±7500 Pa com o módulo DP30). Controlo da pressão gerada com estabilidade de 0,005% da escala total do sensor interno e precisão de medição até 0,05% FS.

Funcionalidades e pontos chave

• Geração de pressão por bomba interna automática (de 90% de vácuo até 7500 Pa dependendo do módulo instalado).
• Estabilidade de controlo: 0,005% da escala total do módulo interno.
• Precisão de medição até 0,05% FS; módulos internos ADT155 disponíveis para gamas reduzidas e maior precisão.
• Módulo de pressão interno intercambiável (série ADT155).
• Interface tátil a cores (800×480 TFT).
• Medida e simulação de sinais elétricos (mA / V) para ensaios de transmissores; saída de corrente 0–24 mA, precisão 0,01% leitura + 0,005% FS.
• Alimentação de loop 24 VDC (protegido até 30 V).
• Automação de testes, registo e data logging (opcional em modelos DL).
• Suporte HART (opcional conforme modelo).
• Bateria Li‑ion recarregável (~10 horas de utilização).
• Portátil: massa <1,8 kg; dimensões 235×110×70 mm.

Aplicações e extensões
Para pressões muito baixas e maior precisão, o ADT760 LLP pode ser equipado com sensores internos ADT155 (gammas reduzidas, ex. ADT155 DP025: 62 Pa com estabilidade 0,003 Pa e precisão 0,13 Pa). Podem ser ligados dois módulos de pressão digitais ADT160A para alargar o alcance de medição. A bomba automática permite a geração e controlo do setpoint de pressão com a precisão do módulo interno.

Funções elétricas e automação

• Medida de corrente: ±30.0000 mA, resolução 0,1 µA, precisão ±(0,01% leitura + 0,005% FS), impedância <10 Ω.
• Medida de tensão: ±30.0000 V, resolução 0,1 mV, precisão ±(0,01% leitura + 0,005% FS), impedância >10 MΩ.
• Emissão de corrente: 0,000–22,000 mA, resolução 1 µA, precisão ±(0,02% leitura + 0,01% FS).
• Medida e simulação de switch On/Off (3–24 V, PNP/NPN) e teste automático de switches.
• Medidas compensadas em temperatura (coeficientes de calibração e compensação armazenados no módulo de pressão).

Módulos internos e gamas
DP025 | ±0.25 inH2O | ±62 Pa | precisão 0.2% FS | sobrepressão admissível 100×
DP050 | ±0.5 inH2O | ±125 Pa | precisão 0.1% FS | sobrepressão admissível 100×
DP1 | ±1 inH2O | ±250 Pa | precisão 0.05% FS | sobrepressão admissível 100×
DP2 | ±2 inH2O | ±500 Pa | precisão 0.05% FS | sobrepressão admissível 100×
DP5 | ±5 inH2O | ±1000 Pa | precisão 0.05% FS | sobrepressão admissível 50×
DP10 | ±10 inH2O | ±2500 Pa | precisão 0.05% FS | sobrepressão admissível 20×
DP20 | ±20 inH2O | ±5000 Pa | precisão 0.05% FS | sobrepressão admissível 20×
DP30 | ±30 inH2O | ±7500 Pa | precisão 0.05% FS | sobrepressão admissível 20×

Características gerais
Vias: 4 vias no total — 1 via elétrica (medida/simulação), 1 via pressão interna (geração/medida), 2 vias pressão sensor externo.
Proteção: IP54.
Bateria: Li‑ion recarregável (~10 h), carga 4 h fora da mala, 6 h na mala.
Visor: ecrã a cores 800×480 TFT tátil.
Comunicações: USB, Wi‑Fi, Bluetooth.
Massa: <1,8 kg. Dimensões: 235×110×70 mm.
Certificado: certificado rastreável NIST com dados.
Interface multi‑idioma: Inglês, Alemão, Francês, Italiano, Espanhol, Português, Chinês, Japonês.
Vida útil da bomba: >500 000 ciclos.
Alimentação: Bateria Li‑ion recarregável, adaptador externo 110/220 V.

Modelos e acessórios
Exemplos de referências: ADT760-LLP (calibrador portátil automático, sensor DP30 incluído), ADT760-LLP-DL (com HART e data logging), ADT760 LLP-X (sensor interno configurável na gama ADT155).
Acessórios incluídos (exemplos): adaptador 110/220 V, bateria Li‑ion, conjunto de cabos de medição, manual do utilizador em CD, certificado rastreável NIST.
Acessórios opcionais (exemplos): módulo de pressão ADT161A (ADT160A), cabo de ligação módulo 9060, software Additel/Cal task management, filtros, suportes, malas macias/duras (9913-760-SC / 9914-760).

Módulos opcionais ADT155
ADT155-20-DP025: ±0.25 inH2O (±62 Pa) ±0.2% FS
ADT155-10-DP050: ±0.5 inH2O (±125 Pa) ±0.1% FS
ADT155-05-DP1: ±1 inH2O (±250 Pa) ±0.05% FS
ADT155-05-DP2: ±2 inH2O (±500 Pa) ±0.05% FS
ADT155-05-DP5: ±5 inH2O (±1000 Pa) ±0.05% FS
ADT155-05-DP10: ±10 inH2O (±2500 Pa) ±0.05% FS
ADT155-05-DP20: ±20 inH2O (±5000 Pa) ±0.05% FS
ADT155-05-DP30: ±30 inH2O (±7500 Pa) ±0.05% FS

Especificações técnicas

• Modelo: ADT760 LLP (sensor DP30 incluído); variantes DL/X para opções HART / data logging.
• Gama de pressão máx.: ±30 inH2O = ±75 mbar = ±7500 Pa (módulo DP30).
• Precisão: tip. 0,05% FS para módulos standard.
• Estabilidade de controlo: <0,005% FS (módulo interno).
• Resolução de pressão: 6 dígitos.
• Unidades disponíveis: Pa, hPa, kPa, mPa, bar, mbar, psi, mmHg, inH2O@4°C/20°C, etc.
• Conexão de pressão: racord canelado.
• Tempo de subida de pressão: <30 s (75 mbar / 100 ml volume) típico.
• Medida corrente/tensão: ver valores e precisões indicados (±30 mA / ±30 V).
• Compensação temperatura: 5°C a 35°C.
• IP54, funcionamento 0°C a 50°C, armazenamento -20°C a 70°C, vibração 4 g (20–2000 Hz), choque 8 g (drop test 1 m).
• Massa <1,8 kg; dimensões 235×110×70 mm.
• Data logging: opcional (modelo DL) até 1.000.000 registos com carimbo temporal.
