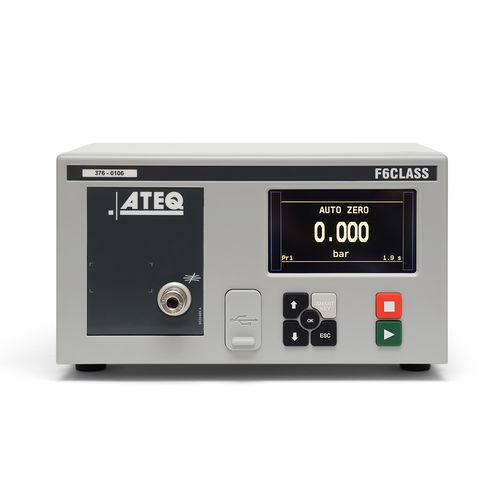

Testador de estanqueidade por queda de pressão diferencial F6 CLASS

pneumáticopara embalagenspara a indústria aeronáutica

Visão geral do produto
Após mais de 50 anos e mais de 275.000 equipamentos instalados em mais de 5.000 clientes no mundo, a ATEQ apresenta o testador de fugas F6 CLASS. Novo módulo eletrónico, novo módulo de medição, nova interface e novos acessórios: o F6 CLASS foi projetado para ciclos de teste rápidos e precisos num testador de nível de entrada industrial.

Aplicações

• Automotivo
• Eletrodomésticos
• Medicina
• Aeronáutica
• Defesa
• Componentes fluidos e elétricos
• Embalagens alimentares e cosméticas
• Dispositivos eletrônicos móveis e vestíveis

Características

• Medida de fuga por decaimento de pressão diferencial
• 16 programas
• Configuração online (via USB)
• 2 idiomas (inglês + outro)
• Calibração manual no painel frontal com fuga calibrada
• Armazenamento de dados em memória interna ou chave USB

Modos de teste

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Unidades de fluxo (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)

Ambiente
Norma ROHS

Formato de comunicação flexível

• RS232: impressora, Modbus RTU
• USB escravo: supervisão PC (WinAteq 300, sesame)
• USB mestre: chave USB para transferir parâmetros e resultados

Características de medição
MEDIÇÃO DA QUEDA DE PRESSÃO
Faixa — Precisão* — Resolução máx.
0 – 500 Pa — ±(1,5% Leitura + 1 Pa) — 0,1 Pa

MEDIÇÃO DA PRESSÃO DE TESTE
Faixa — Precisão* — Resolução máx.
-1 < F.S. < 1 bar — ±(1,5% da pressão + 3 hPa) — 0,1% F.S.
1 < F.S. < 5 bar — ±(1,5% da pressão + 7,5 hPa) — 0,1% F.S.
5 < F.S. < 10 bar — ±(1,5% da pressão + 15 hPa) — 0,1% F.S.
*Modo de alta precisão

Físico

• Peso: 7 Kg
• Dimensões (LxAxP): 254 x 150 x 170 mm
• Dimensões totais (LxAxP): 254 x 150 x 256 mm

Alimentação elétrica

• 24 VDC / 2 A

Temperatura

• Operação: +5°C a +45°C
• Armazenamento: 0°C a +60°C

Interface

• Tela gráfica colorida com menu operador simples e intuitivo
• SMART KEY: tecla programável com funções do usuário

Fornecimento de ar

• Comando: 4/6 bar
• Pressão: 1 ou 2 bar > pressão de teste
• Ar limpo e seco
• Norma de qualidade do ar a aplicar: ISO 8573-1

Opções

• Auto-fill ou regulador eletrônico
• 2 saídas pneumáticas para controlo de conectores de vedação

Tecnologia
O decaimento de pressão diferencial utiliza um volume de referência para testar a peça e compensa variações de pressão ou temperatura ambiente porque ambos os volumes são afetados simultaneamente. Apenas uma fuga na peça de teste produz o movimento da membrana do transdutor. A precisão não diminui com a pressão de teste, uma vez que o transdutor mede diferenças de pressão entre dois circuitos em vez da queda de pressão em relação à atmosfera.

Teste dessensibilizado
Este modo é usado para medir fugas grandes quando o nível de rejeição exigido está acima da escala completa do sensor diferencial; a pressão de teste é aplicada à entrada da peça em teste e a medição é efetuada pelo sensor de pressão.

Especificações técnicas

• Modelo: F6 CLASS
• Marca: ATEQ
• Princípio de medição: decaimento de pressão diferencial
• Programas de teste: 16
• Modos de teste: ΔP, ΔP/t, unidades de fluxo (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Faixa de medição da queda de pressão: 0–500 Pa — Precisão: ±(1,5% Leitura + 1 Pa) — Resolução: 0,1 Pa
• Faixas & precisões da medição da pressão de teste: ver MEDIÇÃO DA PRESSÃO DE TESTE
• Peso: 7 Kg
• Dimensões (LxAxP): 254 x 150 x 170 mm — Totais: 254 x 150 x 256 mm
• Alimentação: 24 VDC / 2 A
• Temperatura de operação: +5°C a +45°C — Armazenamento: 0°C a +60°C
• Interfaces & comunicação: tela gráfica colorida, SMART KEY, RS232 (impressora, Modbus RTU), USB slave (supervisão PC), USB master (chave USB para parâmetros/resultados)
• Armazenamento de dados: memória interna ou chave USB
• Idiomas: inglês + outro idioma
• Conformidade ambiental: norma ROHS
• Fornecimento de ar: comando 4/6 bar; pressão de teste 1 ou 2 bar maior que a pressão de teste; ar limpo e seco; ISO 8573-1 recomendado
