Medidor de vazão de pressão diferencial MF570

volumétricode massapara ar

Visão geral

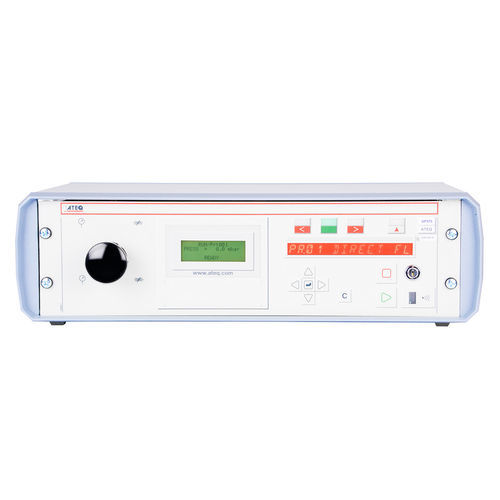

O MF570 da ATEQ é um testador de microfluxo diferencial que combina ciclos rápidos com medição de fugas de alta precisão. Utiliza a queda de pressão diferencial e a medição estável de fluxo através de um elemento de fluxo laminar. O elemento de medição está totalmente integrado num único módulo e a unidade suporta unidades SI, USA (SAE) e unidades personalizadas, com indicação de temperatura ambiente e pressão atmosférica.

Aplicações

• Deteção de fugas e controlo de caudal
• Assentos de válvulas
• Caixas de velocidades
• Componentes hidráulicos
• Motores
• Controlo de aerossóis
• Injetores

Principais características

• Intervalos de medição: 2 / 20 / 200 ml/min
• Unidades: SI, USA (SAE) e unidades personalizadas
• Indicação de temperatura ambiente e pressão atmosférica
• Elemento de medição totalmente integrado
• 16 programas configuráveis

Regulação mecânica da pressão

• Vácuo
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Regulação eletrônica da pressão

• Vácuo
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Formato de comunicação flexível

• RS232: impressora, PC e módulos de memória
• RS232: telecomando inteligente RC5
• RS485: rede ATEQ
• Data e hora, escolha de idioma e unidades, personalização de testes

Ambiente / Normas
Conformidade ROHS indicada.

Faixas de medição (fluxo)
Faixa | Precisão | Resolução máxima
2 ml/min | ±2,5% do fluxo + 0,002 ml/min | 0,001 ml/min
20 ml/min | ±2,5% do fluxo + 0,02 ml/min | 0,01 ml/min
200 ml/min | ±2,5% do fluxo + 0,2 ml/min | 0,1 ml/min

Medição de pressão
Faixa | Precisão | Resolução máxima
Todas as faixas | P + 2 dígitos | 0,01% da escala completa

Tecnologia
A tecnologia Mass Flow converte a massa de ar que passa por um elemento de fluxo laminar em um valor de fuga (ex.: cm3.atm/h). O desenho permite lidar com peças com grandes fugas na linha sem reiniciar a unidade e evita elementos de aquecimento para medir a massa de ar, reduzindo a sensibilidade à contaminação. A unidade foi projetada para ensaios até 20 bar (300 PSI) e inclui compensação de temperatura para melhorar a precisão em condições variáveis.

Opções

• 7 entradas / 5 saídas
• 2 saídas pneumáticas para controle de conectores de selagem
• 6 saídas programáveis 24 V para conexão externa
• Regulador eletrônico
• Dupla pressão
• Válvula de alta velocidade
• 2 saídas analógicas (corrente ou tensão)
• Fieldbus

Características / Especificações técnicas

• Modelo: MF570
• Marca: ATEQ
• Peso: Aproximadamente 7 kg
• Dimensões (L×A×P): 537 × 157 × 381 mm
• Alimentação externa: 24 VDC / 1,6 A ou 110–240 VAC
• Temperatura de funcionamento: +10 °C a +45 °C
• Temperatura de armazenamento: 0 °C a +60 °C
• Interface: teclas de navegação; visor LCD de 4 linhas; indicadores de resultado
• Fornecimento de ar: ar limpo e seco (aplicar norma de qualidade do ar ISO 8573-1)
• Faixas e precisões de fluxo: 2 / 20 / 200 ml/min conforme especificado acima
• Precisão de medição de pressão: P + 2 dígitos; resolução máx. 0,01% da escala
• Unidades de medição: SI, USA (SAE) e unidades personalizadas
• Programas: 16 programas de teste
• Elemento de medição: módulo totalmente integrado
• Comunicações: RS232, RS485, suporte a controle remoto, data/hora, escolha de idioma e unidades
• Opções / I/O: múltiplas saídas digitais e pneumáticas, saídas analógicas e compatibilidade fieldbus
