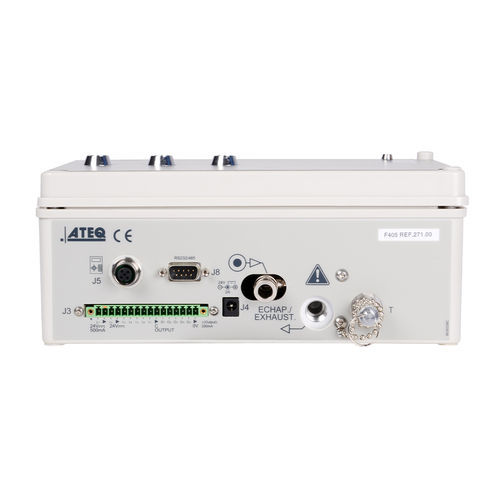

Detector de vazamento por pressão F405

de queda de pressãode ar comprimidode aerossol

Visão geral
O F405 é um detector de fugas compacto, compatível com o comando remoto RC6 mini, concebido para ensaios de fugas por decréscimo de pressão em linhas de produção. Facilita a integração industrial e oferece uma solução económica para testes básicos.

Aplicações

• AUTOMOTIVO: amortecedores, caixas de velocidades, tampas de depósito, carburadores, válvulas de retenção, cabeças de cilindro, filtros, radiadores, vedantes, cilindros, circuitos de óleo e refrigeração
• ELETRODOMÉSTICOS: garrafas, percoladores, fogões, ferros a vapor, fornos, máquinas de lavar
• MÉDICO: cateteres, equipamentos de diálise, micropipetas, torneiras plásticas, bolsas de drenagem, seringas, válvulas
• EMBALAGEM: latas de aerossol e válvulas, bombas acionadas por gatilho, cartuchos de tinta, frascos cosméticos, sachês alimentares

Principais características

• Teste de estanqueidade por decréscimo de pressão
• Ampla faixa de medição selecionável de 500 Pa a 100 kPa
• Modos de teste: ΔP (Pa, 1/10 Pa), ΔP/Δt (Pa/s, 1/10 Pa/s), unidades de caudal (mm3/s, cm3/s, cm3/min, cm3/h)
• Teste de obstrução e modos adicionais conforme a aplicação
• 8 programas de utilizador
• 5 entradas / 4 saídas para integração de processo
• Fixação em trilho DIN para montagem em quadro de controlo

Características de medição — Medição de pressão

• Faixas disponíveis: -800 mbar a -20 mbar; 50 a 500 mbar; 0,2 a 5 bar; 0,5 a 10 bar (a seleção da faixa determina a resolução)
• Precisão típica: 4 % da leitura
• Resolução: até 1 Pa nas faixas baixas, 10 Pa nas faixas altas

Especificações

• Físico: Peso 5 kg; Dimensões (L x A x P) 240 x 137 x 120,7 mm; Caixa: ABS
• Alimentação: 24 VDC / 2 A ou 100–240 VAC / 50 W
• Temperatura: Operação 0 °C a +45 °C; Armazenamento 0 °C a +60 °C
• Interface: Exibição de resultados (Peça boa – ciclo em curso – Peça defeituosa)
• Abastecimento de ar: Ar limpo e seco; aplicar a norma ISO 8573-1
• Programas / E/S / Montagem: 8 programas; 5 entradas / 4 saídas; fixação em trilho DIN

Opções

• Kit pneumático (regulador mecânico, manómetro, cortador de tubo, tubo, uniões, etc.)

Tecnologia
O F405 utiliza o método padrão de decréscimo de pressão com sensor piezo. A pressão da peça é comparada com a pressão atmosférica para detetar pequenas quedas de pressão. O método é adequado quando não são necessárias precisão extrema ou ciclos muito rápidos. O equipamento suporta o modo de teste de fuga padrão e um modo dessensibilizado onde a pressão de ensaio é aplicada à entrada da peça e a medição é efetuada pelo sensor.

Modelo

• Modelo: F405 (detector de fugas compacto para testes de produção)
