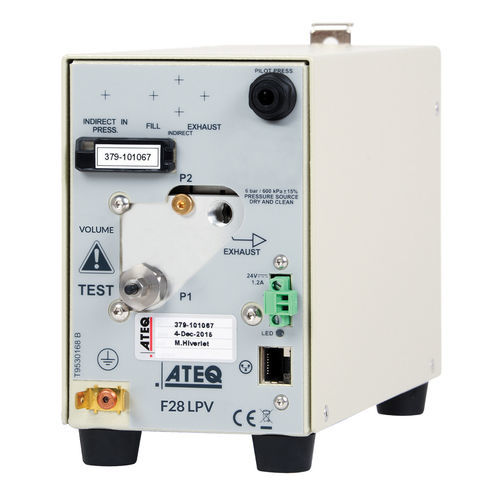

Testador de estanqueidade a vácuo F28 LPV

por queda de pressão absolutapneumáticohidráulico

Visão geral
O F28 LPV é um detector de fugas por decaimento a vácuo / queda de pressão da gama ATEQ F28. Com design compacto para montagem próxima à peça em teste, assegura condições de medição ótimas. A unidade é programável e supervisionável através da interface F28 Control.

Aplicações

• Embalagem e blisters
• Relógios e pequenos dispositivos
• Telemóveis e caixas eletrónicas
• Uniões pneumáticas e hidráulicas

Principais características

• Medição de fuga por queda de pressão: vácuo
• Deteção de fugas de água por evaporação em forte vácuo
• Regulação inteligente de pressão sem regulador externo – enchimento automático (opcional)
• Regulação eletrónica (opcional)
• Unidades: Pa, Pa/s, sccm, µg/min (H2O)
• Dimensões compactas: H 141.5 x L 225 x D 97 mm
• Válvulas integradas de enchimento e descarga
• Rede Ethernet até 50 módulos (Modbus TCP/IP)
• Montagem em trilho DIN
• Compatível com RoHS

Características de medição
Medição de queda de pressão (absoluta): faixa 0.05 a 110 kPa — resolução 1 Pa — precisão*: 2% F.S.
Decaimento por vácuo: faixa até 2000 Pa — resolução 1 Pa — precisão*: 2% F.S.
*Precisão = linearidade + repetibilidade + histerese

Tecnologia
O método padrão de queda de pressão compara a pressão da peça selada com a pressão atmosférica usando um sensor de pressão piezoeléctrico. Detecta pequenas variações de pressão e é adequado para aplicações que não exigem precisão ultraelevada nem tempos de ciclo extremamente curtos.

Apresentação

• Peso: cerca de 3,5 kg

Alimentação elétrica

• Tensão: 24 V DC / 1,6 A
• Adaptador principal incluído: 110–230 V AC

Abastecimento de ar

• Ar limpo e seco exigido
• Norma de qualidade do ar: ISO 8573-1
• A entrada de pressão de teste necessita de regulador externo

Temperatura

• Operação: +5 °C a +45 °C
• Armazenamento: 0 °C a +60 °C

Especificações técnicas

• Modelo: F28 LPV
• Princípio de medição: decaimento a vácuo / queda de pressão (sensor piezo)
• Pressão de teste (absoluta): 0.05 a 110 kPa; resolução 1 Pa; precisão 2% F.S. (linearidade + repetibilidade + histerese)
• Faixa de decaimento a vácuo: 2000 Pa; resolução 1 Pa; precisão 2% F.S.
• Unidades disponíveis: Pa, Pa/s, sccm, µg/min (H2O)
• Dimensões (mm): H 141.5 x L 225 x D 97
• Peso: ~3,5 kg
• Alimentação: 24 V DC / 1,6 A (adaptador 110–230 V AC incluído)
• Rede: Ethernet (Modbus TCP/IP) até 50 módulos
• Montagem: trilho DIN
• Válvulas integradas: enchimento e descarga
• Ar: ar limpo e seco conforme ISO 8573-1; entrada de pressão de teste necessita de regulador externo
• Temperatura de operação: +5 °C a +45 °C; armazenamento: 0 °C a +60 °C
• Conformidade: RoHS
