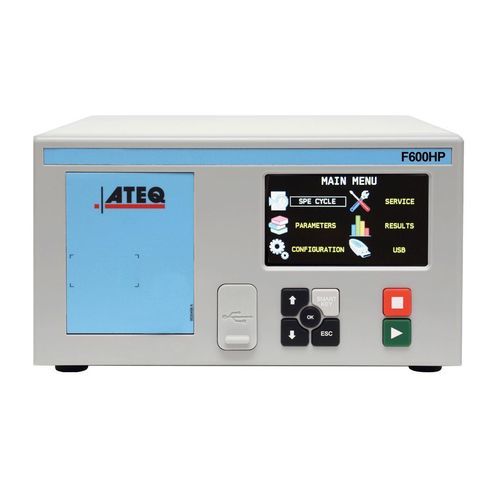

Detector de vazamento por pressão F600 HP

compactoMODBUS

Visão geral
Sem dúvida o menor detector de fugas de alta pressão do mercado. O F600 HP integra as inovações técnicas da série 6 e permite testes de fugas em alta pressão a um preço competitivo.

Aplicações

• Cateteres
• Peças de refrigeração
• Radiadores de óleo
• Tubos e condutas de alta pressão
• Válvulas
• Travões hidráulicos

Características

• Teste de fuga por decaimento de pressão de 5 a 1000 kPa
• Faixa de medição de 20 a 175 bar (200 bar opcional)
• 128 programas
• Regulação mecânica: 2 MPa / 5 MPa / 10,0 MPa / 17,5 MPa
• Regulação eletrónica: 4 MPa
• Unidades de caudal suportadas (mm3/s, cm3/s, cm3/min, cm3/h, ...)
• Modo de teste dessensibilizado e outros modos dependentes da aplicação
• Compatível com RoHS

Formato de comunicação flexível

• RS232: impressora, Modbus RTU
• USB escravo: supervisão PC (WinAteq 300, Sesame)
• USB master: pen USB para transferir parâmetros e resultados
• 6 entradas / 6 saídas 24 V programáveis para automação externa

Modos de teste

• Teste standard por decaimento de pressão
• Modo dessensibilizado (teste adaptado às características da aplicação)

Características de medição (tabela)
Intervalo de pressão | Intervalo de medição | Precisão
5 MPa Máx (50 bar) — 0,01 – 5,00 kPa — +/- 1,0% leitura +1% F.S.
10 MPa (100 bar) — 0,01 – 10,00 kPa — +/- 1,0% leitura +1% F.S.
De 2 a 17,5 MPa (20 MPa opcional) / 20 a 175 bar (200 bar opcional) — 0,01 – 50 kPa — +/- 1,0% leitura +1% F.S.
0,01 a 100,00 kPa — precisão como acima
0,01 > 100,00 kPa — precisão como acima
0,1 – 500,00 kPa — precisão como acima
0,1 – 1000,00 kPa — precisão como acima

Nota sobre o intervalo de medição
Intervalo de medição: de 10% a 100% da escala completa.

Físico

• Peso: 7 Kg
• Dimensões (LxAxP): 250 x 150 x 360 mm

Alimentação elétrica

• 24 VDC / 2 A ou 100-240 VAC / 50 W

Temperatura

• Operação: +5°C a +45°C
• Armazenamento: 0°C a +60°C

Interface

• Ecrã gráfico a cores com menu de operação simples e intuitivo
• SMART KEY: tecla programável com funções de utilizador

Alimentação de ar

• Comando: 4 / 6 bar
• Pressão: 1 ou 2 bar acima da pressão de teste
• É necessário ar limpo e seco
• Norma de qualidade do ar a aplicar: ISO 8573-1

Tecnologia
Como versão simplificada da tecnologia anterior, o método standard de decaimento de pressão compara a pressão na peça com a pressão atmosférica. Esta tecnologia é usada quando a aplicação não exige muito alta precisão nem tempos de ciclo muito rápidos. O método baseia-se na medição de uma pequena variação ou queda de pressão com um sensor piezo.

Folhas de dados
Informações detalhadas sobre o F600 HP, incluindo características e especificações, estão disponíveis na folha de dados em inglês (F600 HP Brochures – English).

Especificações técnicas

• Modelo: F600HP
• Capacidade de teste de pressão: de 5 kPa a 1000 kPa (decaimento de pressão) dependendo da configuração
• Intervalos de medição disponíveis: 0,01–5,00 kPa até 0,1–1000,00 kPa (ver tabela de medição)
• Precisão de medição: +/- 1,0% leitura + 1% F.S. (típico, por linhas da tabela)
• Opções máximas de pressão mecânica: até 17,5 MPa (opção 20 MPa) / até 175 bar (opção 200 bar)
• Programas: 128 programas de teste programáveis
• Opções de regulação mecânica: 2 MPa, 5 MPa, 10 MPa, 17,5 MPa
• Regulação eletrónica: 4 MPa
• Comunicação: RS232 (impressora, Modbus RTU), USB slave (supervisão PC), USB master (pen USB)
• I/O: 6 entradas / 6 saídas, 24 V programáveis
• Alimentação: 24 VDC / 2 A ou 100–240 VAC / 50 W
• Peso: 7 kg; Dimensões: 250 x 150 x 360 mm
• Temperatura de operação: +5°C a +45°C; Armazenamento: 0°C a +60°C
• Alimentação de ar: comando 4/6 bar; pressão 1–2 bar acima da pressão de teste; ar limpo e seco conforme ISO 8573-1
• Conformidade: ROHS
