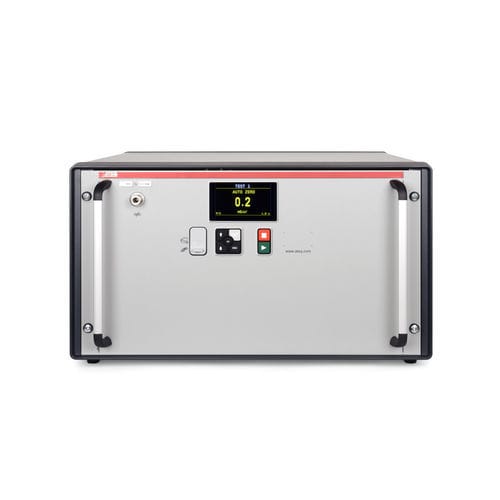

Testador de estanqueidade por queda de pressão diferencial F670LV

para contêinerespara recipientespara aplicações automotivas

Visão geral
O F670LV é um instrumento para teste de fugas em volumes muito grandes (até 200 L) que utiliza a tecnologia patenteada DNC (Differential Noise Canceling) baseada em decaimento de pressão diferencial e em um transdutor de pressão de alta sensibilidade. Com o ATEQ F670LV e DNC, é possível detectar quedas de pressão abaixo de 0,1 Pa/sec, permitindo testar peças grandes e flexíveis de forma confiável.

Aplicações

• Peças de grande volume como tanques e grandes invólucros
• Invólucros de baterias de veículos elétricos e outros componentes EV sensíveis a ruído de fundo
• Integração em bancadas de teste e linhas de produção para testes de fim de linha ou em processo

Características

• 128 programas para flexibilidade de processo
• Válvulas de grande fluxo para enchimento e manuseio rápido
• Eletrônica e pneumática totalmente integradas para instalação compacta
• Comunicações flexíveis: RS232, USB; módulos Fieldbus opcionais
• Conformidade ambiental: ROHS

Características de medição

• Transdutor de pressão de alta sensibilidade que permite detectar pequenas quedas de pressão (abaixo de 0,1 Pa/sec com DNC)

Interface de controlo

• WINATEQ 300: interface gráfica para gestão de programas e tratamento de dados

Especificações (itens chave)

• Físico: Peso 35 Kg; Dimensões (AxLxP) H295 x W520 x D550 mm
• Alimentação: 24 V DC / 1.6 A
• Temperatura: Operação +5°C a +45°C; Armazenamento 0°C a +60°C
• Ar: Ar limpo e seco necessário; qualidade do ar segundo ISO 8573-1; entrada de pressão de teste necessita de regulador externo

Opções

• 9 entradas / 5 saídas para integração I/O
• Fieldbus opcionais: PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU
• 2 saídas pneumáticas para automação

Fichas técnicas / Brochuras
Brochura detalhada do produto e folleto DNC disponíveis em vários idiomas com funcionalidades e especificações.

Tecnologia

• A tecnologia DNC compensa perturbações de fundo para fornecer leituras de fuga mais rápidas e precisas em ambientes industriais ruidosos

Perturbações de fábrica tratadas pela DNC

• Variações de temperatura (abertura de portas, HVAC)
• Variações de pressão (hora do dia, clima)
• Vibrações (movimento de máquinas, empilhadores, atividade próxima)

Melhoria na leitura de fugas
A função DNC estabiliza as leituras compensando perturbações de fundo para que não influenciem o sensor de fugas.

Especificações técnicas

• Modelo: F670LV
• Método de teste: Decaimento de pressão diferencial com DNC
• Sensibilidade: detecta quedas de pressão abaixo de 0,1 Pa/sec
• Programas: 128
• Válvulas: válvulas de grande fluxo para manuseio rápido
• Comunicações: RS232, USB; módulos Fieldbus opcionais
• Elétrico: 24 V DC / 1.6 A
• Peso: 35 Kg
• Dimensões: H295 x W520 x D550 mm
• Temperatura operação: +5°C a +45°C; armazenamento: 0°C a +60°C
• Ar: Ar limpo e seco segundo ISO 8573-1; regulador externo requerido
• Normas: ROHS
