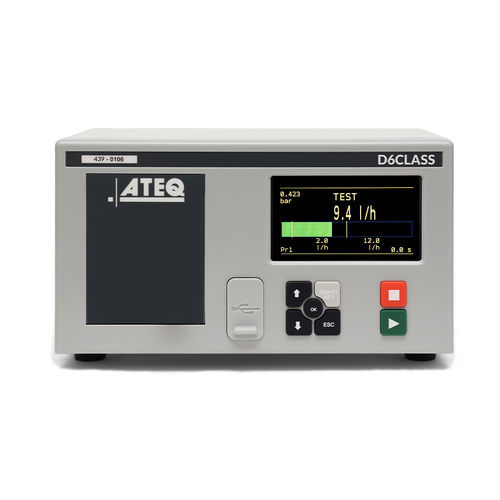

Testador PROFIBUS D6 CLASS

de barramento de campode fluxode fluxo laminar

Visão geral
Após mais de 50 anos e 300.000 testadores instalados no mundo, a ATEQ apresenta o testador de fluxo D6 CLASS: novo módulo eletrônico, novo módulo de medição, nova interface e novos acessórios concebidos para melhorar o controlo de qualidade e fornecer ciclos de teste de fuga/fluxo rápidos e precisos.

Aplicações

• Controlo de fluxo: fogões, fornos, válvulas, torneiras de gás, queimadores, isqueiros
• Deteção de fugas: assentos de válvula, caixas de velocidades, componentes hidráulicos, motores
• Controlo de aerossóis, injetores e componentes similares

Características

• Medição de fluxo em ensaios diretos ou indiretos
• Modo de medição contínuo
• Ampla gama de medição de fluxo
• Suporte para unidades EUA, S.I. e unidades cliente
• Medição em condições standard ou personalizadas
• Fluxo recalculado à pressão nominal
• Elemento de medição totalmente integrado num só módulo
• 128 programas
• Regulador mecânico ou eletrónico do vácuo até 10 bar
• Configuração online via USB
• 2 idiomas (inglês + outro)
• Calibração manual no painel frontal com fuga calibrada
• Armazenamento de dados na memória interna ou em pen USB

Formato de comunicação flexível

• RS232: impressora, Modbus RTU
• USB escravo: supervisão PC (WinAteq 300, Sesame)
• USB mestre: pen USB para transferência (parâmetros, resultados, ...)
• Fieldbus opcional: Profibus, DeviceNet, Profinet, Ethernet/IP, Modbus RTU

Ambiente
Norma RoHS

Intervalos de medição (MEDIÇÃO DE FLUXO)
Intervalo l/h — Precisão — Resolução máx. l/h
1 — ± (2.5% F + 0.001 l/h) — 0.0001
5 — ± (2.5% F + 0.005 l/h) — 0.0001
30 — ± (2.5% F + 0.03 l/h) — 0.001
80 — ± (2.5% F + 0.08 l/h) — 0.001
150 — ± (2.5% F + 0.15 l/h) — 0.01
500 — ± (2.5% F + 0.5 l/h) — 0.01
1500 — ± (2.5% F + 1.5 l/h) — 0.1
4000 — ± (2.5% F + 4 l/h) — 0.1
10000 — ± (2.5% F + 10 l/h) — 1
F = Fluxo

Opções

• 9 entradas / 5 saídas locais compatíveis com a série 5
• Regulador eletrónico
• 6 entradas / 6 saídas 24 V programáveis para automação externa
• Capilar externo: próximo da porta de teste
• Válvula de fecho / drenagem / bypass
• 2 saídas pneumáticas para controlo de conectores de vedação
• Cartão de memória para arquivar resultados (até 400 000)

Tecnologia
Princípio de medição por fluxo laminar: o gás circula através de um tubo de fluxo calibrado, gerando uma queda de pressão medida por um transdutor de pressão diferencial. A diferença de pressão entre entrada e saída do elemento de fluxo laminar é medida para determinar o fluxo. A pressão da peça em teste é medida por um sensor dedicado.

Folhas técnicas
Datasheet e brochura do produto disponíveis (English).

Especificações técnicas

• Modelo: D6 CLASS
• Peso: 7 Kg
• Dimensões (L x A x P): 250 x 150 x 360 mm
• Alimentação elétrica: 24 VDC / 2 A ou 100-240 VAC / 50 W
• Temperatura de operação: +5°C a +45°C
• Temperatura de armazenamento: 0°C a +60°C
• Interface: ecrã gráfico a cores com comandos por menu; botão programável SMART KEY
• Abastecimento de ar: ar limpo e seco; aplicar norma de qualidade do ar (ISO 8573-1)
