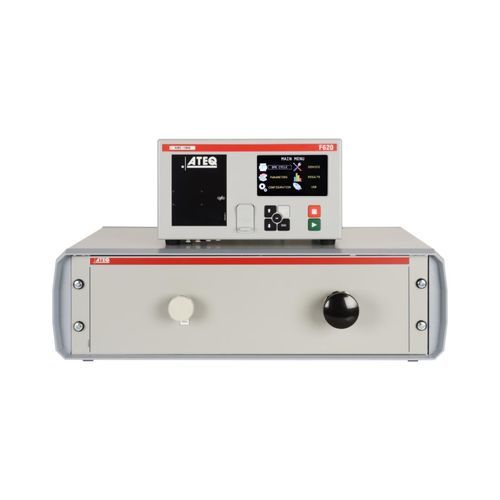

Testador de estanqueidade por queda de pressão diferencial F620LV

para contêinerespara aplicações automotivasde ar seco

Apresentação O F620LV é um testador de fugas concebido para volumes de ensaio muito grandes (até 200 L). Utiliza um método patentado de decaimento de pressão diferencial combinado com a tecnologia DNC (Differential Noise Canceling) e um sensor diferencial de alta sensibilidade capaz de detectar quedas de pressão inferiores a 0,1 Pa/s.

Aplicações

• Peças de grande volume como tanques e contentores
• Carcaças e packs de baterias para veículos elétricos (EV)
• Componentes volumosos, flexíveis ou sensíveis ao ambiente

Principais características

• Até 128 programas de teste
• Válvulas de grande caudal para enchimento rápido e redução do tempo de ciclo
• Eletrónica e pneumática totalmente integradas
• Interfaces padrão: RS232, USB
• Interface de controlo compatível com WINATEQ 300
• Tecnologia DNC para suprimir perturbações de fundo e estabilizar leituras
• Conformidade ambiental ROHS

Opções e automação

• I/O: 9 entradas / 5 saídas
• Fieldbus opcional: PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU
• 2 saídas pneumáticas para integração com automação

Alimentação e fornecimento de ar

• Alimentação eléctrica: 24 V DC / 1.6 A
• Fornecimento de ar: ar limpo e seco recomendado (consultar ISO 8573-1 para qualidade do ar)

Temperatura

• Funcionamento: +5 °C a +45 °C
• Armazenamento: 0 °C a +60 °C

Tecnologia A tecnologia DNC (Differential Noise Canceling) compensa perturbações de fundo — variações de temperatura, aberturas de portas, sistemas HVAC, vibrações e outros ruídos de fábrica — permitindo deteção de fugas rápida e fiável em peças grandes e flexíveis, mesmo em ambientes de produção ruidosos.

Especificações técnicas

• Modelo: F620LV
• Princípio de deteção: decaimento de pressão diferencial com DNC
• Sensibilidade: deteta quedas de pressão inferiores a 0,1 Pa/s
• Volume de ensaio: até 200 L
• Peso: 35 kg
• Dimensões (AxLxP): 550 x 500 x 260 mm
• Alimentação eléctrica: 24 V DC / 1.6 A
• Temperatura de funcionamento: +5 °C a +45 °C; armazenamento: 0 °C a +60 °C
• Programas: até 128 perfis
• Interfaces: RS232, USB; Fieldbus opcionais (PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU)
• I/O: 9 entradas / 5 saídas; 2 saídas pneumáticas para automação
• Requisitos de ar: ar limpo e seco; seguir ISO 8573-1
• Conformidade ambiental: ROHS
