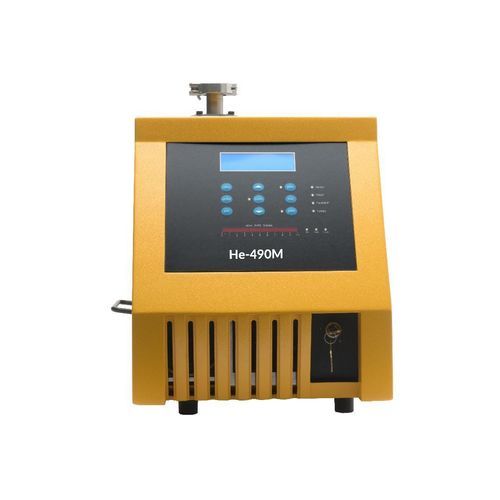

Detector de vazamento de hélio He-490M

espectrométricode héliopor aspiração

Visão geral
O He-490M é um sistema turnkey de detecção de fugas por vácuo baseado em espectrômetro de massa de hélio, projetado para uso industrial. Combina alta sensibilidade com construção modular e controlo por PLC para integração em linhas de produção e estações de teste. Arranque rápido e operação automática com um único botão para testes repetíveis.

Destaques

• Método de espectrometria de massa de hélio: sensibilidade e precisão líderes de mercado
• Fiabilidade comprovada com sistemas em operação há 20 anos
• Design modular para arranjos personalizados e manutenção rápida
• Resposta rápida e configuração portátil para bancada ou campo
• Proteção por palavra-passe para controlo de acesso
• Espectrometria de massa de hélio é ≥1000× mais sensível que métodos alternativos

Aplicações

• AUTOMOTIVO
  • Sistemas de ar condicionado
  • Radiadores
  • Sistemas de escape
  • Transmissões
• EMOBILITY
  • Packs de baterias
  • Pouches e células
  • Módulos e carcaças
• EMBALAGENS
  • Tampas de aerossol
  • Sacos e garrafas plásticas
  • Recipientes em spray
• ELETRÓNICA
  • Discos rígidos
  • Monitores e ecrãs de TV
  • Objetivas e conjuntos de câmaras
• MEDICAL
  • Blister packs
  • Sacos de fluidos
  • Filtros e dispositivos descartáveis

Características

• Desempenho: Sensibilidade — Modo Sistema taxa mínima detectável de fuga de He 2,5 x 10^-9 atm-cc/sec; Modo Sniffer taxa mínima detectável de He 2,5 x 10^-7 atm-cc/sec. Tempo de resposta — < 1,0 s modo sistema; < 1,5 s modo sniffer. Tempo de arranque — Operação automática de um botão; Cold Start-Up < 3 minutos; Standby Start-Up < 1 minuto.
• Visor / Alcance: Modo Sistema: saída 0–10 V para integração PLC; taxa de fuga configurada conforme fuga calibrada do sistema. Modo Sniffer: leitura direta 10^-3 a 10^-7 atm-cc/sec He. Sinais de interface: Auto-Zero, Ready, Leak Rate e Fault.

Principais características

• Cold Start-Up < 3 minutos
• Standby Start-Up < 1 minuto
• Operação automática com um botão
• Sistema de deteção de fugas em alto vácuo
• Montagem modular para arranjo personalizado
• Controlado por PLC para integração de processo
• Bloqueio de teclas no painel frontal
• Velocidade turbo ajustável de 600 a 1500 Hz
• Manifold sniffer interno para limpeza rápida
• Comutação rápida entre modos sniffer e vácuo
• Ciclo Auto Peak
• Garantia de cinco anos nas principais componentes

Opções

• Controlo 24 Vdc
• Controlo 110 Vdc
• Módulo sniffer atmosférico
• Configuração de montagem lateral
• Configuração de montagem inferior
• Caixa conversora elétrica

Especificações técnicas

• Modelo: He-490M
• Tipo: Detector de fugas por espectrômetro de massa de hélio (vácuo)
• Sensibilidade (Modo Sistema): 2,5 x 10^-9 atm-cc/sec He
• Sensibilidade (Modo Sniffer): 2,5 x 10^-7 atm-cc/sec He
• Tempo de resposta: < 1,0 s (Sistema), < 1,5 s (Sniffer)
• Tempo de arranque: Cold Start-Up < 3 minutos; Standby Start-Up < 1 minuto
• Alimentação: 115/220 VAC, 50/60 Hz, 4 A (outras tensões sob pedido)
• Dimensões: W344 x H395 x D618 mm
• Bomba de alto vácuo: turbomolecular 53 c/s arrefecida a ar
• Bomba mecânica (pré): pré-bomba externa padrão 7 CFM
• Válvula: isolamento fore-line por solenóide para alto vácuo
• Sistema de admissão: válvulas externas controladas por PLC (opções DC ou AC)
