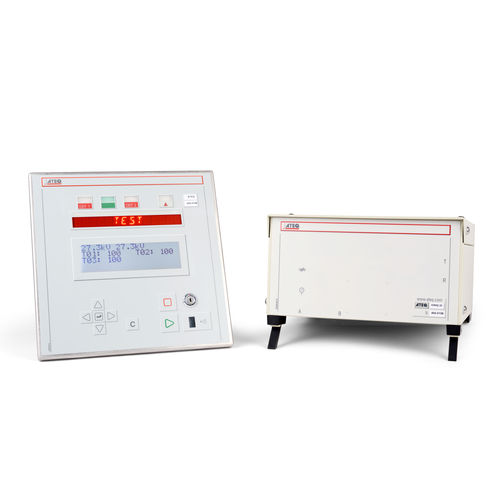

Testador de estanqueidade de alta tensão IONIQ20

para embalagenspara garrafaspara aplicações automotivas

Com base no seu conceito bem comprovado de testadores de controlo de qualidade da linha de produção, a ATEQ desenvolveu um novo testador de fugas concebido para os requisitos específicos da produção de peças de plástico em grande volume. Este instrumento é utilizado para a deteção de falhas de moldagem localizadas, espessura insuficiente da membrana, perfurações, etc. Este instrumento também provou ser eficaz no teste de células de baterias de bolsas. O IONIQ baseia-se na medição da corrente de descarga e é capaz de detetar defeitos até 10µm. PRINCÍPIO DE MEDIÇÃO - O IONIQ mede a corrente que flui entre uma sonda carregada patenteada e uma placa de terra colocada sob a peça a ser testada. - O IONIQ utiliza a % da tensão nominal (que reflecte a corrente de descarga), medida na peça como nível PASS/FAIL. - Numa situação de PASS (fig. 1): sem furo, sem peça fraca, o IONIQ mede uma % elevada. A tensão medida e a tensão nominal são praticamente iguais. O resultado é superior ao nível de rejeição, a peça passou no teste. - Numa situação FAIL (fig. 2): O IONIQ mede uma % baixa. A tensão medida é significativamente inferior à tensão nominal. O resultado está abaixo do nível de rejeição, a peça falhou o teste. - Limitações do teste: distância curta entre a sonda e a placa da peça, isolamento elétrico do ambiente. CARACTERÍSTICAS - Gerador de alta tensão ionizante integrado (5 a 27,3 kV) - Níveis de rejeição em % da tensão nominal (0 a 100%) - Monitorização e proteção do gerador de alta tensão - Limitação da corrente nominal - Velocidade: Tempo mínimo de ciclo 0,6s - I/O's para controlo de instrumentos e resultados - 32 programas - O controlo remoto permite fechar o módulo de teste à peça a testar - E: Seleção do idioma, personalização do teste ..
