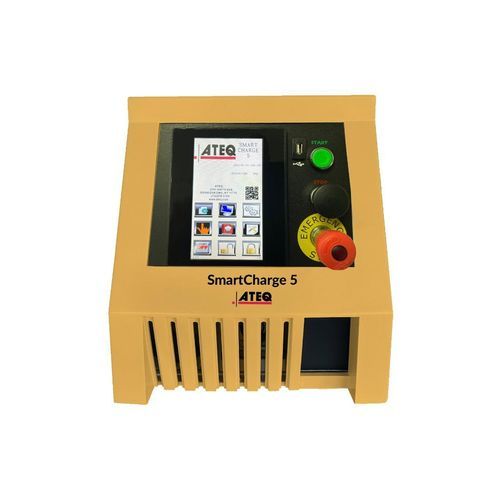

Dispositivo de esvaziamento e enchimento de gás de hélio Smart Charge 5

móvelpara a indústria automóvelautomático

Visão geral
O Smart Charge 5 é um sistema totalmente automático e configurável de evacuação e preenchimento com gás traçador, com teste de fuga bruta integrado. Destina-se ao pré-carregamento de peças com gases traçadores (p.ex. hélio, hidrogénio) antes de ensaios de fuga e a aplicações que exijam evacuação e pressurização controladas.

Destaques

• Ecrã tátil a cores de 7" (177,8 mm)
• Design portátil
• Registo de dados (Ethernet, USB frontal)
• Pressão da peça digital com 3 unidades selecionáveis
• Proteção por palavra-passe para controlo de acesso
• Suporte para até 50 receitas de peça
• Ciclagem totalmente automática

Desempenho
A unidade base efetua evacuação até ~25" Hg (vácuo final ~25,5" Hg), teste de decaimento de vácuo e preenchimento com gás traçador até 700 psig. Os níveis de evacuação e pressões de preenchimento são configuráveis conforme os requisitos de ensaio.

Principais características

• Capacidade de receitas para até 10 locais de fuga com tempo de permanência configurável por local
• Saída para impressora serial
• Registo de dados via Ethernet e armazenamento via USB frontal
• Interface gráfica com HMI tátil a cores
• 2 entradas e 2 saídas configuráveis para fixações externas
• Teste de fuga bruta integrado para evitar saturação por traçador
• Acesso protegido por palavra-passe para impedir alterações não autorizadas

Capacidades padrão

• Pressão máxima de enchimento até 700 psig (configurável)
• Armazenamento para até 50 receitas de peça
• HMI a cores de 7" para configuração completa e diagnóstico
• Resolução de entrada analógica de 16 bits no transdutor de pressão
• Inclui todos os controlos, medição e válvulas necessários
• Bomba de evacuação sem óleo 3 CFM (Venturi accionada por ar)
• Controlo por PLC Allen-Bradley MicroLogix 1400
• Porta USB frontal para armazenamento e recuperação de dados

Opções

• Expansões de I/O analógicas
• Pacotes de I/O do utilizador
• Impressora serial
• Modo de baixa pressão (0–20 psig)
• Capacidade de carga com azoto até 700 psig
• Scanner de código de barras

Monitor principal
HMI principal do operador para monitorização do sistema, seleção de receitas e diagnóstico; exibição gráfica da pressão da peça e taxa de fuga.

Especificações técnicas

• Alimentação: Tensão universal 110 VAC ou 220 VAC, 50–60 Hz, 6,5 A nominais
• Dimensões (LxAxP): 344 x 395 x 618 mm (13,5" x 15,5" x 24,4")
• Conexões de utilidade: 1/4" NPT fêmea; 1/2" NPT fêmea para evacuação de peças
• Transdutor de pressão: resolução 0,01 psi; precisão ±0,25%
• Válvulas: solenóides pull-type de ação rápida com encapsulamento epóxi
• Manifold: tubagem sem costura com conexões de compressão; testado com hélio a 1,0 × 10^-6 atm-cc/sec @ 700 psig
• Bomba de evacuação do produto: Venturi accionado por ar, vácuo final ~25,5" Hg
• Electrónica: controlo por PLC baseado em microprocessador
• Medição: pressão da peça digital e taxa de fuga exibidas na interface do operador

Aplicações
Desenhado para fluxos de trabalho de ensaios de fuga em produção nos sectores automóvel, aeroespacial, dispositivos médicos e componentes industriais que exigem evacuação controlada e preenchimento com gás traçador.
