Testador de barramento de campo MF520

de fluxode pressãode fluxo laminar

Visão geral

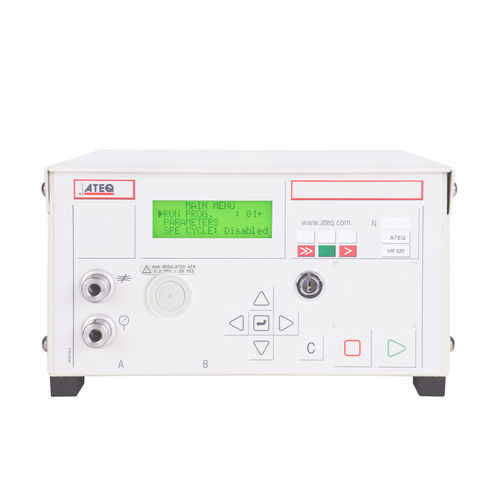

A ATEQ apresenta o MF520, um testador diferencial de microvazão que combina ciclos rápidos com medição precisa de fugas por queda de pressão diferencial e estabilidade na medição de fluxo.

Aplicações

• Detecção de fugas e controlo de fluxo em assentos de válvulas
• Caixas de engrenagens
• Componentes hidráulicos e motores
• Controlo de aerossóis e injetores

Principais características

• Intervalos de medição: 2 / 20 / 200 ml/min
• Unidades de medição: SI, USA (SAE) e unidades personalizadas
• Indicação de temperatura ambiente e pressão atmosférica
• Elemento de medição totalmente integrado num módulo
• Conformidade: ROHS

Formato de comunicação

• RS232: impressora, PC e módulos de memória
• RS232: comando remoto inteligente RC5
• RS485: rede ATEQ

Regulação mecânica de pressão

• Vácuo
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Regulação eletrónica de pressão

• Vácuo
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Intervalos de medição
MEDIÇÃO DE FLUXO

• 2 ml/min — Precisão: ±2,5% do fluxo + 0,002 ml/min — Resolução máx.: 0,001 ml/min
• 20 ml/min — Precisão: ±2,5% do fluxo + 0,02 ml/min — Resolução máx.: 0,01 ml/min
• 200 ml/min — Precisão: ±2,5% do fluxo + 0,2 ml/min — Resolução máx.: 0,1 ml/min

MEDIÇÃO DE PRESSÃO

• Todos os intervalos — Precisão: P + 2 dígitos — Resolução máx.: 0,1% da escala completa

Interface e indicadores

• Teclas de navegação
• Ecrã LCD de 4 linhas
• Luzes indicadoras de resultados

Alimentação & Ambiente

• Alimentação externa: 24 VDC / 1,6 A ou 110–240 VAC
• Temperatura de funcionamento: +10°C a +45°C
• Temperatura de armazenamento: 0°C a +60°C

Opções

• 7 entradas / 5 saídas
• 2 saídas pneumáticas para controlo de conectores de vedação
• 6 saídas programáveis 24 V para ligação externa
• Regulador electrónico
• Dupla pressão
• Válvula de alta velocidade
• 2 saídas analógicas: corrente ou tensão
• Fieldbus

Tecnologia
A tecnologia Mass Flow converte a massa de ar que atravessa um elemento de fluxo laminar num valor de fuga (ex. cm3.atm/h). Gere peças com fugas elevadas em linha sem reinicialização, não utiliza elementos de aquecimento (menos sensível à contaminação) e inclui compensação de temperatura. A pneumática permite medições precisas até 20 bar (300 psi).

Folhas de dados
Informação detalhada sobre o MF520, características e especificações está disponível nas folhas de produto e datasheets.

Especificações técnicas

• Modelo: MF520
• Marca: ATEQ
• Peso: aprox. 7 kg
• Dimensões (L×A×P): 250 × 150 × 360 mm
• Intervalos de fluxo: 2 / 20 / 200 ml/min
• Medição de pressão: precisão P + 2 dígitos, resolução 0,1% FS
• Regulação mecânica: Vácuo / 5–50 / 20–400 / 500–900 / 500–1600 kPa
• Regulação eletrónica: Vácuo / 1–10 / 5–50 / 20–200 / 50–500 / 100–1000 / 100–1600 / 100–2000 kPa
• Alimentação externa: 24 VDC/1,6 A ou 110–240 VAC
• Funcionamento: +10°C a +45°C — Armazenamento: 0°C a +60°C
• Interface: teclas de navegação, ecrã LCD 4 linhas, luzes de resultado
• Ar: ar limpo e seco (aplicar ISO 8573-1)
• E/S & controlo: 7 entradas / 5 saídas, 2 saídas pneumáticas, 6 saídas 24 V programáveis, 2 saídas analógicas, suporte fieldbus
• Opções: regulador electrónico, dupla pressão, válvula de alta velocidade
