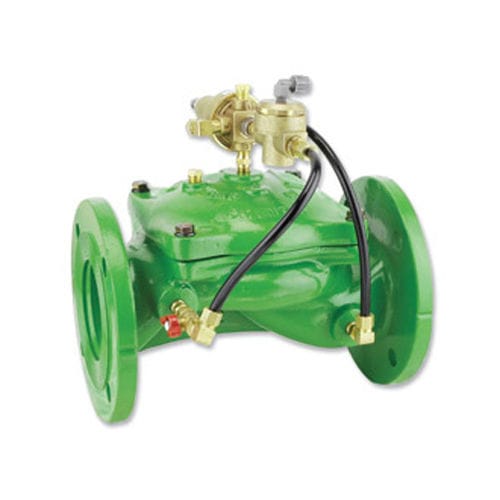

Válvula de diafragma IR-430-50-R

de acionamento hidráulicode regulaçãopara diesel

Descrição
A Válvula de Sustentação de Pressão BERMAD IR-430-50-2W-R é uma válvula de controlo acionada hidraulicamente e por diafragma que sustenta uma pressão amont mínima pré-ajustada, independentemente das variações de caudal ou da pressão a jusante. Abre ou fecha em resposta a um comando remoto de pressão e, quando instalada fora de linha, alivia o excesso de pressão na tubagem.

Controlo de pressão hidráulico

• Acionada pela pressão da linha, controlo hidráulico On/Off
• Sustenta a pressão de fornecimento e controla o enchimento do sistema
• Alivia sobrepressões para proteger a bomba e os componentes do sistema

Design hidro-eficiente avançado

• Trajeto de fluxo desobstruído que reduz turbulências
• Peça móvel única para fiabilidade simplificada
• Alta capacidade de caudal adequada para sistemas de irrigação e estações de bombagem

Diafragma totalmente suportado e balanceado

• Requer baixa pressão de atuação
• Excelente regulação em baixos caudais
• Fecho progressivo que evita choques hidráulicos
• Previne deformação do diafragma, aumentando a durabilidade

Design de fácil utilização

• Configuração de pressão simples e fácil colocação em serviço
• Inspeção e manutenção em linha facilitadas

Aplicações típicas

• Sistemas de irrigação automatizados e cabeças de controlo de campo
• Priorização de zonas de pressão em redes de distribuição
• Controlo de enchimento de linha e prevenção do esvaziamento
• Máquinas de irrigação, estações de bombagem e centros de distribuição
• Sistemas de irrigação com baixa pressão fornecida

Características adicionais

• F: Filtro de controlo de grande dimensão
• I: Conjunto indicador de posição
• M: Haste de caudal / opção de fecho mecânico

Características / especificações técnicas

• Modelo: IR-430-50-2W-R
• Série: Série 400
• Marca: BERMAD
• Tipo: Válvula sustentadora de pressão
• Acionamento: Hidráulico, acionada por diafragma
• Controlo: Controlo 2 vias; controlo remoto hidráulico
• Design: Globo hidro-eficiente com percurso de fluxo desobstruído e peça móvel única
• Diafragma: Totalmente suportado e balanceado para baixa pressão de atuação e boa regulação em baixos caudais
• Segmento típico: Irrigação, bombagem e distribuição
• Código interno/barcode: 127574
