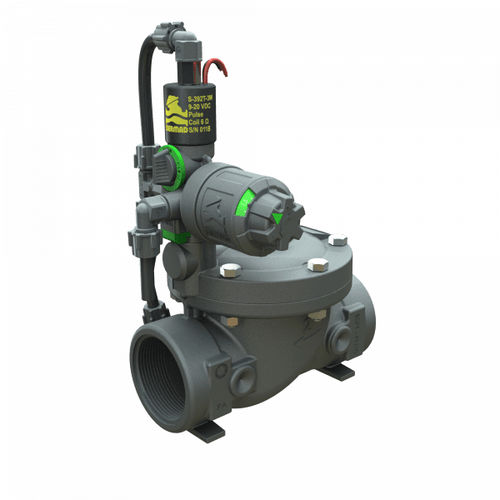

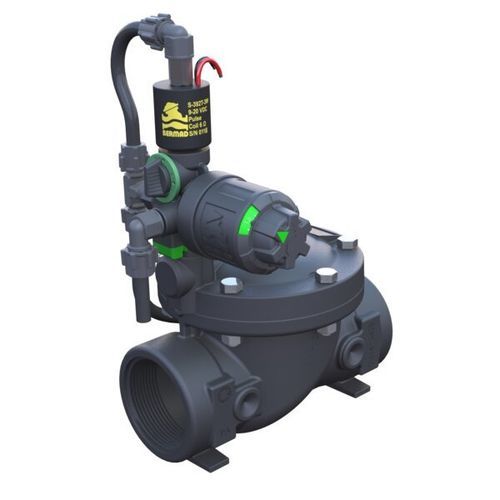

Válvula de pressão IR-22T-55-3W-X

de acionamento hidráulicocom atuador elétricoredutora de pressão

Descrição geral
A válvula redutora de pressão Top Pilot BERMAD modelo IR-22T-55-3W-X, com opção de controlo por solenóide, reduz a pressão de entrada mais alta para uma pressão calibrada e constante na saída para sistemas de irrigação. O piloto integrado de 3 vias inclui um mostrador de ajuste de alta resolução para calibração rápida e precisa. Quando a pressão de linha cai abaixo do ponto ajustado, a válvula abre totalmente; quando equipada com solenóide, abre e fecha em resposta a um sinal elétrico. Esta válvula destina-se exclusivamente ao uso em irrigação; a garantia do fabricante é limitada ao uso permitido.

Acionada pela pressão da linha, controlada hidraulicamente On/Off

• Protege equipamentos e redes de irrigação a jusante
• Abre totalmente em caso de queda de pressão na linha

Piloto integrado de 3 vias – design fácil de usar

• Mostrador de ajuste de alta resolução e escala para calibração sem manómetro
• Solução integrada compacta “box-size”
• Controlo por solenóide plug & play (fácil de adicionar ou remover)
• Adequado para tamanhos até 3"

Abertura e fecho suaves

• Regulação de pressão precisa e estável
• Baixos requisitos de pressão de funcionamento

Válvula globo composta hidro-eficiente

• Percurso de fluxo desobstruído para alta capacidade de caudal
• Parte móvel única para internos simplificados
• Construção durável, resistente a químicos e cavitação

Diafragma flexível unitizado e obturador guiado

• Excelente regulação em baixos caudais
• Evita erosão e distorção do diafragma

Diafragma totalmente suportado e balanceado

• Requer baixa pressão de atuação

Aplicações típicas

• Sistemas de irrigação automatizados
• Sistemas sujeitos a variações de pressão de fornecimento
• Válvulas de parcela/zona em sistemas de irrigação por gotejamento e aspersão
• Instalações de irrigação com economia de energia

Características adicionais

• Ponto de teste em plástico
• Anti-vácuo ½" a jusante da válvula

Observações

• Projetada exclusivamente para uso em irrigação
• Abre e fecha em resposta a sinal elétrico quando equipada com solenóide
• Reduz a pressão de entrada para uma saída calibrada constante, independentemente das variações de caudal

Características / Especificações técnicas

• Modelo: IR-22T-55-3W-X
• Nome comercial: Top Pilot Pressure Reducing Valve
• Série: Série 200
• Tipo de piloto: Piloto integrado de 3 vias; opção solenóide (plug & play)
• Operação: Acionada pela pressão da linha, controlada hidraulicamente On/Off; abre/fecha em resposta a sinal elétrico quando equipado com solenóide
• Indicação de uso: Irrigação (uso exclusivo)
• Tipo de válvula: Válvula globo composta hidro-eficiente
• Faixa de tamanhos: até 3"
• Principais recursos: Mostrador de ajuste de alta resolução, diafragma flexível unitizado com obturador guiado, diafragma totalmente suportado e balanceado
• Adicionais: Ponto de teste plástico; anti-vácuo ½" a jusante
• Código interno / barcode: 882795
