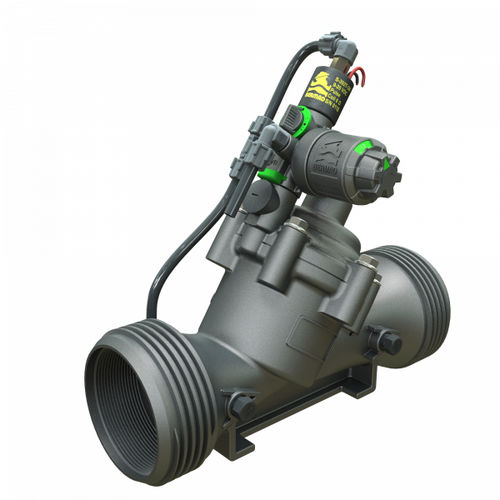

Válvula de diafragma IR-12T-55-3W-X

de acionamento hidráulicocom atuador elétricopiloto

Descrição
A válvula redutora de pressão com piloto superior BERMAD IR-12T-55-3W-X combina um piloto integrado de 3 vias com um solenóide de 3 vias opcional para regulação compacta e plug‑and‑play em sistemas de irrigação e distribuição de água. O mostrador de ajuste de alta resolução permite calibração rápida e precisa. A válvula reduz a pressão de entrada mais alta para uma pressão de saída calibrada e constante, independentemente das variações de fluxo, e abre totalmente quando a pressão da linha cair abaixo do ajuste. Quando montado o solenóide, a válvula também abre e fecha em resposta a um sinal elétrico.

Principais características

• Acionada pela pressão da linha, controlada hidraulicamente On/Off
  • Protege equipamentos e zonas de irrigação a jusante
  • Abertura total em queda de pressão para fornecimento confiável
• Piloto integrado de 3 vias — design de fácil utilização
  • Manípulo de ajuste e escala de alta resolução para calibração sem manômetros externos
  • Solução compacta "box‑size" que simplifica a instalação em estações de válvulas
  • O controle por solenóide pode ser facilmente adicionado ou removido
  • Adequado para a faixa de tamanhos até 3"
• Válvula em compósito de engenharia com design industrial
  • Adaptável no local a uma ampla variedade de conexões finais
  • Resistente a produtos químicos e cavitação para maior vida útil
• Corpo hYflow 'Y' com design "Look Through"
  • Capacidade de fluxo muito alta com baixa perda de pressão
• Diafragma unitizado Flexible Super Travel (FST) com obturador guiado
  • Regulação precisa e estável com fechamento suave
  • Baixa pressão de atuação requerida
  • Evita erosão e distorção do diafragma

Aplicações típicas

• Sistemas principais e secundários de irrigação automatizada
• Zonas sujeitas a flutuações de pressão de alimentação
• Válvulas de parcela em sistemas de irrigação por gotejamento e aspersão
• Redes de irrigação com economia de energia

Características adicionais

• 5: Ponto de teste plástico
• Z: Seletor manual
• V3: Adaptadores Victaulic PVC 3"
• V4: Adaptadores Victaulic PVC 4"

Características / Especificações técnicas

• Modelo: IR-12T-55-3W-X
• Série: Série 100
• Tipo: Válvula redutora de pressão com piloto superior com piloto integrado 3 vias e solenóide 3 vias opcional
• Controle: Piloto integrado 3 vias com mostrador de ajuste de alta resolução
• Operação: Reduz a pressão de entrada para um ponto de ajuste calibrado de saída independentemente do fluxo; abre totalmente em baixa pressão de linha; atuação elétrica quando o solenóide está instalado
• Design do corpo: hYflow 'Y' "Look Through" para alto fluxo e baixa perda de carga
• Construção: Compósito de engenharia — resistente a químicos e cavitação
• Diafragma/obturador: Diafragma Flexible Super Travel (FST) unitizado com obturador guiado
• Compatibilidade de tamanhos: Projetada para faixas de tamanho até 3"
• Adaptabilidade no local: Adaptável a várias conexões finais; opções Victaulic
• Opções: Ponto de teste plástico, seletor manual, adaptadores PVC Victaulic (V3, V4)
