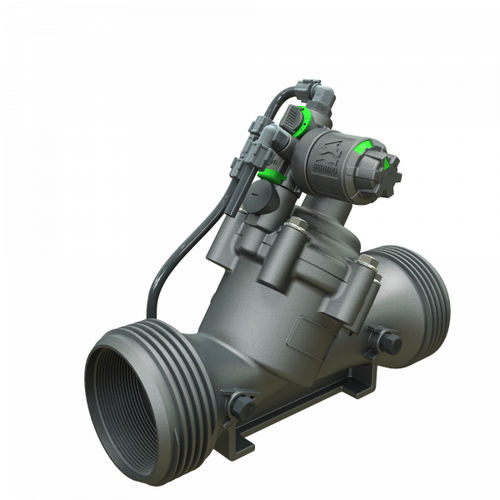

Válvula de diafragma IR-12T-3W-X

de acionamento hidráulicode ação indiretaredutora de pressão

Descrição
A válvula redutora de pressão com piloto superior BERMAD, modelo IR-12T-3W-X, reduz uma pressão de entrada elevada para uma pressão de saída constante e calibrada, e abre totalmente quando a pressão da linha cai abaixo do ponto ajustado. Inclui um piloto integrado de 3 vias com mostrador de ajuste de alta resolução para calibração rápida e precisa, em formato compacto para instalação em campo.

Características e benefícios

• Acionada pela pressão da linha, controlada hidraulicamente On/Off
  • Protege sistemas a jusante
  • Abre totalmente quando fluxo e pressão estão abaixo do ajuste
• Piloto integrado de 3 vias — design fácil de usar
  • Manípulo de ajuste e escala de alta resolução para calibração sem manômetros
  • Solução compacta "box-size" para instalação simples
  • Controle por solenóide pode ser adicionado ou removido no local
  • Adequada para tamanhos até 3"
• Válvula em compósito de engenharia com design industrial
  • Adaptável no local a uma ampla gama de conexões finais
  • Resistente a químicos e a cavitação, adequada para uso prolongado
• Corpo hYflow 'Y' com design "Look Through"
  • Capacidade de fluxo ultra-alta com baixa perda de carga
• Diafragma Unitizado Flexible Super Travel (FST) e obturador guiado
  • Regulação precisa e estável com fecho suave
  • Baixa pressão de atuação e prevenção de erosão do diafragma

Aplicações típicas

• Sistemas sujeitos a variações da pressão de fornecimento
• Válvulas de parcela em sistemas de irrigação por gotejamento e aspersão
• Sistemas de irrigação com economia de energia — linhas de distribuição e microirrigação

Características adicionais

• 5: Ponto de teste plástico
• V3: Adaptadores PVC Victaulic 3"
• V4: Adaptadores PVC Victaulic 4"

Características / Especificações técnicas

• Modelo: IR-12T-3W-X
• Série: Série 100
• Tipo de piloto: Piloto integrado 3 vias com escala de alta resolução
• Modo de operação: Controlada hidraulicamente, acionada pela pressão da linha (On/Off)
• Material do corpo: Compósito de engenharia, qualidade industrial
• Corpo: hYflow 'Y' com design "Look Through" para alta capacidade de fluxo
• Elemento de vedação: Diafragma FST unitizado com obturador guiado
• Faixa de tamanhos: Adequado até 3"
• Opções de conexão: Adaptadores PVC Victaulic (3" e 4")
• Integração elétrica: Suporte para adição/remoção de solenóide
• Comportamento: Reduz pressão de entrada para pressão de saída constante; abre totalmente quando a pressão da linha cai abaixo do ajuste
