Válvula de diafragma IR-120-DC-PD-Z
de acionamento hidráulicopilotode regulação

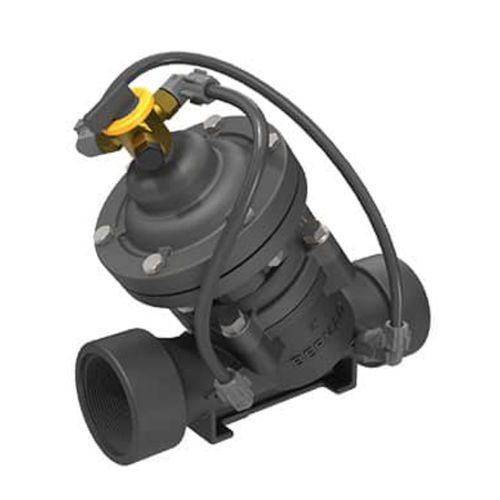

Válvula de diafragma - IR-120-DC-PD-Z - BERMAD CS Ltd - de acionamento hidráulico / piloto / de regulação
Válvula de diafragma - IR-120-DC-PD-Z - BERMAD CS Ltd - de acionamento hidráulico / piloto / de regulação

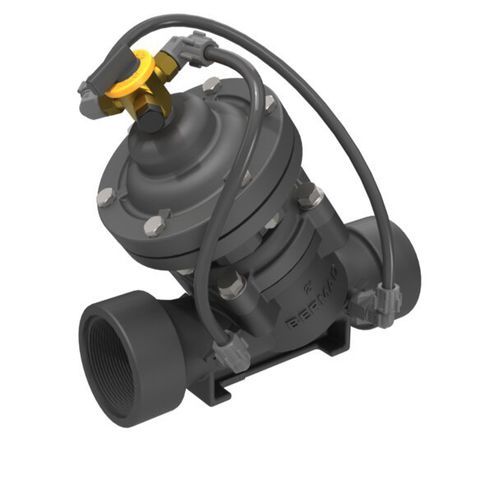

Válvula de diafragma - IR-120-DC-PD-Z - BERMAD CS Ltd - de acionamento hidráulico / piloto / de regulação - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo
de diafragma
Acionamento
de acionamento hidráulico
Função
piloto, de regulação, redutora de pressão
Corpo$
dupla, em T, Y, em linha
Aplicações
industrial
Material$
em material plástico
Outras funções
de redução
Outras características
para alta pressão, proporcional
DN

MÁX: 100 mm
(3,937 in)

MÍN: 40 mm
(1,575 in)

Pressão

MÁX: 10 bar
(145 psi)

MÍN: 0,5 bar
(7,3 psi)

Descrição

Descrição
A válvula redutora de pressão proporcional BERMAD modelo IR-120-DC-PD-Z é uma válvula de controlo de câmara dupla, acionada hidraulicamente, operada por diafragma e sem piloto, que reduz uma pressão superior a montante para uma pressão inferior a jusante numa proporção fixa. O desenho de câmara dupla fornece resposta rápida e regulação estável para aplicações exigentes.

Principais recursos e benefícios
  • Válvula de controlo hidráulica de câmara dupla
    • Pressurizada pela linha
    • Abertura e fecho totalmente alimentados
    • Diafragma protegido
    • Caraterística de fecho sem impacto
  • Simplicidade elegante
    • Solução económica
    • Manutenção simples
    • Sem piloto nem acessórios de controlo externos
  • Construção compósita de engenharia
    • Design de classe industrial
  • Corpo de válvula hYflow 'Y' com design 'Look Through'
    • Capacidade de fluxo ultra-alta com baixa perda de pressão
  • Design amigável
    • Inspeção e manutenção simples em linha


Aplicações típicas
  • Sistemas redutores de pressão
  • Longas linhas em declive
  • Redução de pressão em série
  • Proteção contra vazamentos e rutura
  • Sistemas com elevado diferencial de pressão
  • Proteção contra danos por cavitação
  • Redução de ruído por estrangulamento


Características / Especificações técnicas
  • Modelo: IR-120-DC-PD-Z
  • Série: 100-DC Series
  • Tipo: Válvula redutora de pressão proporcional - Câmara dupla
  • Operação: Câmara dupla hidráulica, acionada por diafragma, sem piloto
  • Acionamento: Pressão da linha (hidráulico)
  • Corpo da válvula: hYflow 'Y' com design 'Look Through' para fluxo ultra-alto e baixa perda de pressão
  • Desempenho: Abertura/fecho totalmente alimentados; fecho sem impacto; resposta rápida para regulação exigente
  • Manutenção: Inspeção e manutenção simples em linha; diafragma protegido; sem piloto ou acessórios de controlo externos
  • Aplicações: redução de pressão em irrigação, distribuição em declive, proteção contra cavitação e redução de ruído
  • Identificador interno / barcode: 127459
  • Segmento: Irrigation
