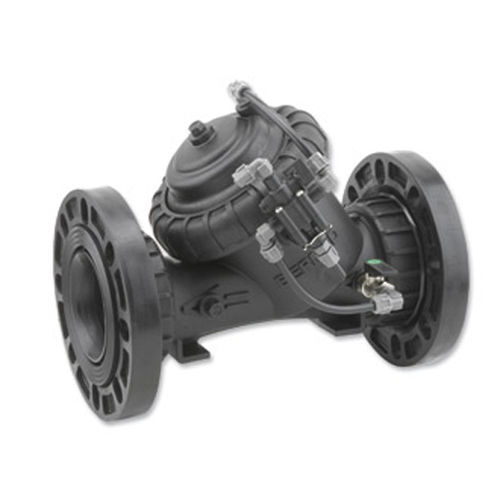

Válvula de diafragma IR-105-54-X

de acionamento hidráulicode controlede regulação

Descrição
A válvula de controle hidráulico BERMAD com relé hidráulico é uma válvula on/off acionada por diafragma, operada hidraulicamente e normalmente fechada. Abre mediante comando de pressão remoto e fecha na ausência desse comando. Indicada para infraestruturas de irrigação e distribuição que exigem amplificação de comando e fechamento confiável.

Principais características

• Operação acionada pela pressão da linha
• Função On/Off controlada hidraulicamente com amplificação por relé
• Fecha em caso de perda de pressão de comando
• Amplifica e retransmite comandos remotos fracos

Projeto e materiais

• Construção em compósito de engenharia adequada para aplicações de irrigação
• Adaptável no local a múltiplas conexões finais
• Materiais resistentes a produtos químicos e cavitação

Corpo hYflow 'Y' — design "Look Through"

• Corpo em 'Y' com caminho de fluxo Look Through para capacidade de fluxo muito alta e baixa perda de pressão

Diafragma e conjunto interno

• Diafragma flexível unificado e obturador guiado para regulação precisa e estável
• Fechamento suave e baixa pressão de atuação
• Evita erosão e distorção do diafragma
• Inspeção e manutenção em linha simples

Aplicações típicas

• Sistemas de irrigação automatizados e cabeças de controle de campo
• Centros de distribuição e redes
• Sistemas de irrigação com baixa pressão de fornecimento
• Instalações de irrigação que economizam energia

Recursos adicionais / Opções

• M: Flow Stem (exclui tamanhos 4"L, 6"R)
• 5: Ponto de teste plástico
• Z: Seletor manual
• V3: Adaptadores PVC Victaulic 3"
• V4: Adaptadores PVC Victaulic 4"

Especificações técnicas

• Modelo comercial: IR-105-54-3W-X
• Série do produto: Série 100
• Tipo de operação: Normalmente fechado — abre com comando de pressão remoto; fecha na perda do comando
• Acionamento: Hidráulico, diafragma
• Função: Válvula On/Off controlada hidraulicamente com relé para amplificar/retransmitir comandos remotos
• Design do corpo: hYflow 'Y' com Look Through para alto fluxo e baixa perda de pressão
• Construção: Compósito de engenharia, resistente a produtos químicos e cavitação
• Internos: Diafragma unitizado e obturador guiado para regulação precisa e proteção do diafragma
• Manutenção: Inspeção e serviço em linha simples
• Opções: M, 5, Z, V3, V4
• Mercado alvo: Irrigação — cabeças de controle de campo, distribuição, irrigação mecanizada e microirrigação
• Código interno / barcode (página): 27114
