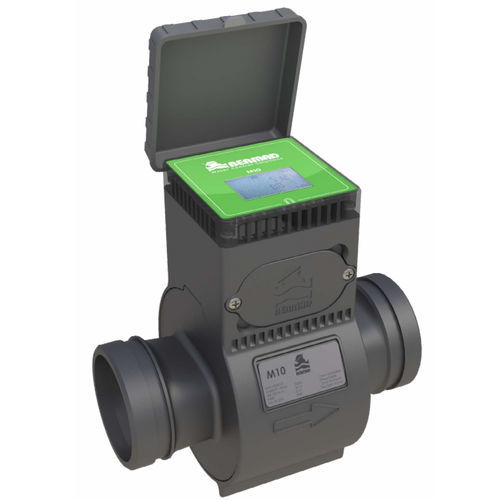

Medidor de vazão eletromagnético IR-M10

volumétricopara águaem poliamida

Descrição
O M10 é um sensor/medidor de vazão eletromagnético em tubo composto com conexão ranhurada, cobrindo diâmetros de DN50 a DN150. Fornece dimensões compactas e baixo peso para permitir medições precisas e repetíveis em vazões baixas e altas, incluindo aplicações com sólidos em suspensão. O sensor M10 opera com base no princípio de Faraday: bobinas posicionadas na parte superior e inferior do tubo composto geram um campo magnético; o fluido condutor que atravessa esse campo induz uma tensão nos eletrodos proporcional à vazão.

Destaques do produto

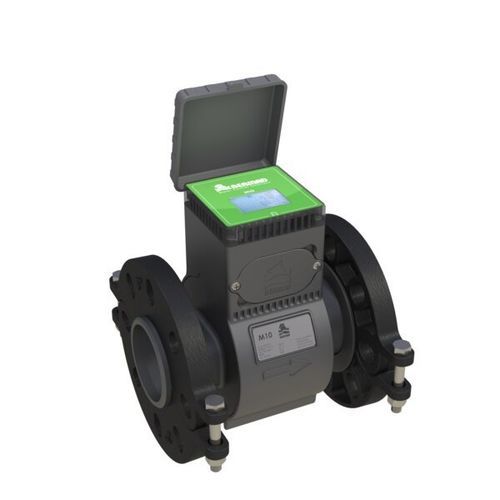

• Configuração com flange bipartida
• Conexão ranhurada para instalação versátil
• Comunicação Bluetooth e Modbus
• Saídas de pulso duplo
• Construção em compósito leve

Funcionalidades e benefícios

• Sem peças móveis — manutenção mínima
• Conexão ranhurada compatível com diversos padrões de instalação
• Estabilidade e precisão de longa duração; frequentemente sem necessidade de filtro
• Projeto compacto e leve para locais com espaço limitado
• Medição precisa em vazões muito baixas e em vazões elevadas
• Medição bidirecional
• Partes internas protegidas por resina bicomponente para maior resistência a agentes externos
• Ampla faixa de medição adequada a diversas aplicações

Aplicações típicas

• Irrigação
• Medida distrital de água potável
• Redes de distribuição de água
• Instalação em locais pequenos sem trechos retos longos
• Processos com vazões muito baixas ou muito altas e aplicações com sólidos em suspensão

Especificações técnicas

• Modelo: M10
• Série: EFM Series
• Tipo de sensor: Eletromagnético (princípio de Faraday)
• Diâmetros nominais: DN50 a DN150
• Conexões: flange bipartida; opções ranhuradas
• Comunicações: Bluetooth; Modbus
• Saídas: pulso duplo
• Construção: tubo de fluxo em compósito leve
• Proteção: componentes internos protegidos por resina bicomponente
• Manutenção: sem peças móveis; manutenção mínima
• Medição: bidirecional; precisão em ampla faixa incluindo vazões baixas
• Código interno / barcode: 572143
• Documentação: ficha técnica (métrica/imperial), manual IOM, arquivos CAD disponíveis
