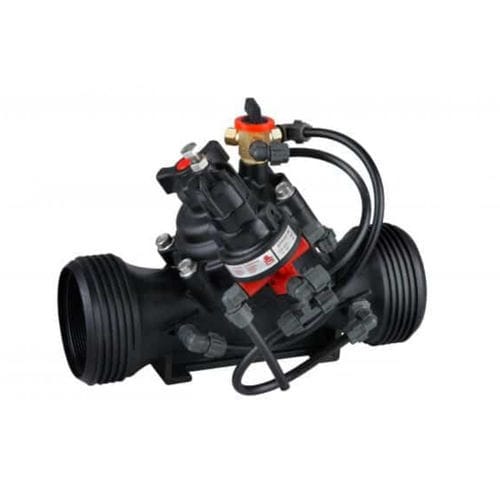

Válvula de diafragma IR-120-Zb

de acionamento hidráulicode regulaçãoreguladora de pressão

Resumo A BERMAD IR-120-Zb é uma válvula redutora de pressão acionada hidraulicamente e ativada por diafragma, projetada para reduzir uma pressão de entrada elevada para uma pressão de saída predefinida muito baixa e estável. Mantém pressão de saída consistente independentemente de flutuações de demanda ou variações de pressão de entrada e é otimizada para sistemas de fita gotejadora e cabeças de controle em campo.

Principais recursos e benefícios

• Acionada pela pressão de linha, controlada hidraulicamente
  • Protege componentes de irrigação e emissores a jusante
• Piloto servo redutor de pressão
  • Válvula agulha integrada dinâmica para modulação precisa
  • Configurável a partir de 0,5 bar (7 psi)
  • Histerese muito baixa para regulação estável
• Válvula em compósito de engenharia com design industrial
  • Construção durável, resistente a químicos e cavitação
  • Sem parafusos ou porcas internas, reduz risco de corrosão e falha
• Corpo hYflow 'Y' com design "Look Through"
  • Capacidade de fluxo ultra alta com baixa perda de carga — adequada para longas linhas de fita gotejadora
• Diafragma Unitized Flexible Super Travel (FST) e obturador guiado
  • Regulação precisa e estável com fecho suave
  • Exige baixa pressão de abertura; evita erosão do diafragma
• Inspeção e manutenção inline simples

Aplicações típicas

• Sistemas de fita gotejadora (drip-tape)
• Zonas de irrigação com baixa pressão ajustada
• Redes de distribuição com baixa pressão de fornecimento
• Sistemas de irrigação economizadores de energia

Características adicionais

• M : Fecho mecânico (exclui tamanhos 4"L, 6"R)
• 5 : Ponto de teste em plástico
• Z : Seletor manual
• V3 : Adaptadores Victaulic em PVC 3"
• V4 : Adaptadores Victaulic em PVC 4"

Especificações técnicas

• Marca: BERMAD
• Modelo: IR-120-Zb
• Série: Série 100
• Tipo de produto: Válvula redutora de pressão, acionada hidraulicamente, por diafragma
• Segmento/Aplicação: Irrigação (fita gotejadora e cabeças de controle em campo)
• Operação: Acionamento hidráulico
• Tipo de piloto: Piloto servo redutor de pressão com válvula agulha integrada dinâmica
• Pressão de saída ajustável: a partir de 0,5 bar (7 psi)
• Design do corpo: hYflow 'Y' Look Through para fluxo ultra alto e baixa perda de carga
• Diafragma: Unitized FST (Flexible Super Travel) com obturador guiado
• Materiais: Compósito de engenharia; resistente a químicos e cavitação; sem parafusos/porcas internas
• Manutenção: inspeção e serviço inline simplificados
• Opções: M, 5, Z, V3, V4
• Referência interna / barcode: 127438
