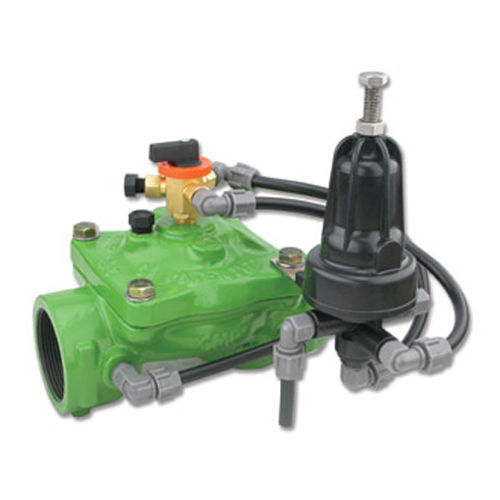

Válvula de diafragma IR-420-KXZ

de acionamento hidráulicode controlede distribuição

Visão geral
A Válvula Redutora de Pressão BERMAD IR-420-3W-KXZ é uma válvula de controlo operada hidraulicamente, acionada por diafragma, que reduz a pressão elevada a montante para uma pressão constante e mais baixa a jusante, independentemente da variação da procura, e abre totalmente quando ocorre queda de pressão na linha.

Controlo de pressão hidráulico

• Controlo hidráulico impulsionado pela pressão da linha
• Protege os sistemas a jusante mantendo a pressão ajustada
• Abre totalmente em caso de queda de pressão para assegurar a continuidade do fornecimento

Design avançado de globo hidro-eficiente

• Percurso de fluxo desobstruído para minimizar perdas de carga
• Peça móvel única para dinâmica simplificada
• Alta capacidade de fluxo para irrigação e distribuição industrial

Diafragma totalmente suportado e balanceado

• Requer baixa pressão de atuação
• Melhoria da regulação em baixos fluxos
• Fecho progressivo para operação estável
• Evita distorção do diafragma sob cargas variáveis

Design de fácil utilização

• Configuração de pressão simples no local
• Inspeção em linha e componentes de fácil manutenção
• Design modular permite adição fácil de recursos de controlo

Aplicações típicas

• Estações redutoras de pressão
• Sistemas sujeitos a variações de pressão de fornecimento (distribuição de irrigação, redes industriais)

Características adicionais

• I : Conjunto do Indicador de Posição
• M : Haste de fluxo
• 5 : Ponto de teste em plástico

Características / Especificações técnicas

• Designação: IR-420-3W-KXZ
• Série: Série 400
• Operação: Operada hidraulicamente, acionada por diafragma
• Controlo: Controlo 3 vias com seletor manual e acessórios de controlo em plástico (K)
• Função: Reduz a pressão a montante para uma pressão constante a jusante; abre totalmente em caso de queda de pressão na linha
• Design: Globo hidro-eficiente com percurso de fluxo desobstruído e peça móvel única
• Diafragma: Totalmente suportado e balanceado para baixo esforço de atuação e bom desempenho em baixo fluxo
• Uso típico: Irrigação (cabeças de controlo de campo, linhas de distribuição) e distribuição industrial
• Barcode interno: 26164
