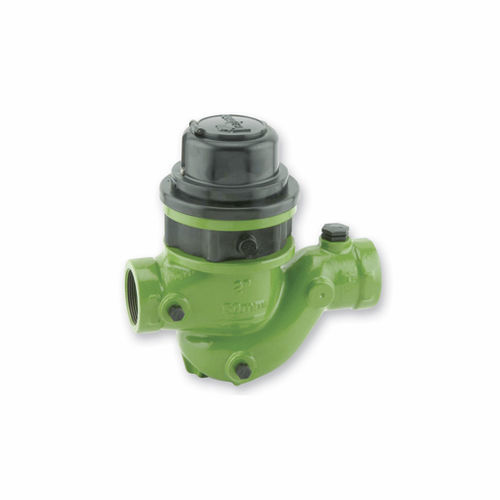

Válvula de diafragma 900/M0-R02

de acionamento hidráulicodosadorapara água

Visão Geral do Produto

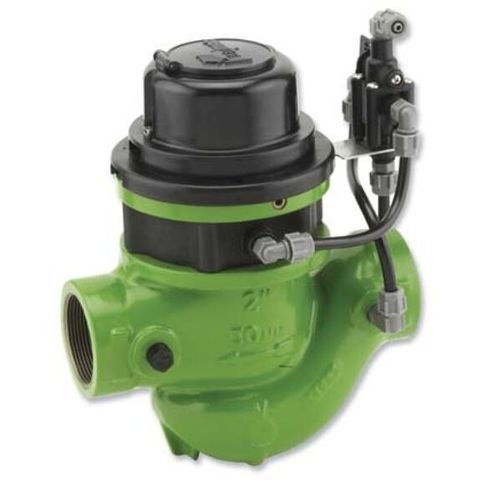

O Hidrômetro BERMAD com relé hidráulico combina um medidor de vazão tipo turbina Woltman e uma válvula de controle acionada por diafragma hidráulico. Atua como medidor de vazão principal em linha e como válvula normalmente fechada: abre mediante comando remoto de aumento de pressão e fecha quando o comando não está presente. A unidade inclui um registro acoplado magneticamente e selado a vácuo para medição volumétrica precisa. Está disponível uma saída de pulso opcional (reed-switch) para integração com sistemas de monitoramento remoto.

Detalhes principais do modelo

• Designação do modelo: IR-900-M0-54-3W-KX
• Série: Série 900
• Transmissão magnética com registro selado a vácuo (M0)
• Loop de controle composto e acessórios (K)
• Configuração: 3 vias

Características e benefícios

• Válvula de controle e medidor de vazão integrados — solução em linha combinada que otimiza espaço e manutenção
• Válvula normalmente fechada controlada hidraulicamente — operação On/Off acionada pela pressão da linha; relé hidráulico para amplificar comandos remotos
• Acionamento magnético com registro selado a vácuo — trem de engrenagens a seco; saída de pulso reed sem tensão
• Retificadores de fluxo internos na entrada e na saída — reduzem distâncias de retificação necessárias e preservam a precisão
• Dispositivo de calibração integrado — permite calibração precisa no local
• Design de fácil manutenção — inspeção e serviço em linha simples

Aplicações típicas

• Sistemas de irrigação automatizados
• Leitura remota de dados de vazão e telemetria
• Monitoramento de fluxo e controle de vazamentos
• Sistemas de irrigação volumétrica

Recursos adicionais

• ME: Kit de atualização para registrador eletrônico disponível

Especificações técnicas

• Tipo de produto: Hidrômetro com relé hidráulico (medidor de turbina tipo Woltman combinado com válvula de controle acionada por diafragma)
• Modelo: IR-900-M0-54-3W-KX
• Série: Série 900
• Transmissão / Registro: Transmissão magnética (M0) com registro selado a vácuo
• Controle: Loop de controle operado hidraulicamente; normalmente fechado; operação On/Off hidráulica
• Configuração: 3 vias
• Saída de pulso: Reed-switch sem tensão (várias combinações de pulsos disponíveis)
• Condicionamento de fluxo: Retificadores internos de entrada e saída
• Calibração: Dispositivo de calibração integrado para medição de vazão
• Manutenção: Inspeção e serviço em linha simples
• Setores típicos: Irrigação (cabeças de controle, linhas de distribuição, microirrigação, irrigação mecanizada)
• Código interno do produto (página): 488217
