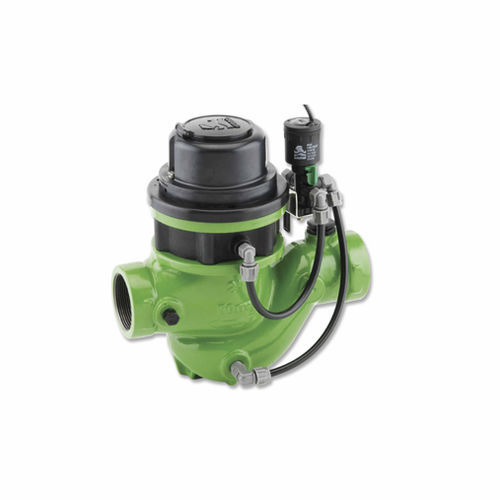

Válvula de diafragma 910/M0-KX-R02

com acionamento elétricopara águade 3 vias

Resumo
O hidrômetro BERMAD IR-910-M0-3W-KX integra um medidor de água tipo turbina Woltman e uma válvula de controle acionada hidraulicamente por diafragma com operação por solenóide On/Off. Atua como medidor de linha principal e como válvula comandada por solenóide, com acionamento magnético e registro selado a vácuo para medição precisa e saída de pulso opcional para integração telemétrica.

Principais características

• Projeto integrado de válvula e medidor para reduzir espaço e número de componentes
• Hidrômetro hidráulico com controle por solenóide: atuação pela pressão da linha, controle elétrico On/Off
• Acionamento magnético com registro selado a vácuo (M0): trem de engrenagens a seco e saída de pulso reed sem tensão
• Retificadores internos de fluxo na entrada e saída para minimizar distâncias de retificação e manter precisão
• Dispositivo de calibração integrado para ajustes precisos em campo

Aplicações típicas

• Sistemas de irrigação automatizados e redes de distribuição
• Instalações remotas e elevadas
• Leitura remota de dados de vazão e telemetria
• Monitoramento de vazão e controle de vazamentos em linhas de distribuição

Opções adicionais

• Z: Seletor manual
• ME: Registrador eletrônico (kit de atualização disponível)

Observações
Versão de acionamento magnético indicada como M0. Circuito de controle composto e acessórios indicados como K. Produto disponível em configuração de 3 vias. O projeto integrado simplifica a instalação e reduz o número de componentes do sistema de controle.

Características / especificações técnicas

• Modelo: IR-910-M0-3W-KX
• Série: Série 900
• Tipo de produto: Hidrômetro controlado por solenóide (hidrômetro hidráulico + válvula operada por solenóide)
• Tipo de medidor: Turbina tipo Woltman
• Registro: Acionamento magnético com registro selado a vácuo (M0)
• Loop de controle / acessórios: Loop composto com acessórios (K)
• Configuração da válvula: 3 vias
• Atuação: Atuação hidráulica por pressão de linha; solenóide controla On/Off elétrico
• Saída de pulso: Reed-switch sem tensão; várias combinações de pulsos; opcional
• Retificadores de fluxo: Internos na entrada e saída
• Calibração: Dispositivo de calibração de vazão integrado
• Opções: Registrador eletrônico (ME) e seletor manual (Z)
• Código interno / barcode: 27625
• Setor típico: Irrigação
