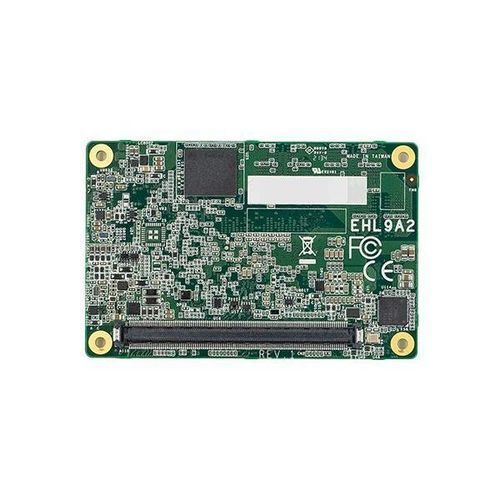

Computador em módulo PICMG EHL9A2COM Express CompactCOM Express MiniIntel® Atom® x6212RE
Guardar nos favoritos
Comparar
Características
- Fator de forma
- PICMG, COM Express Compact, COM Express Mini
- Processador
- Intel® Atom® x6212RE, Intel® Elkhart Lake SoC
- Porta
- Ethernet, HDMI, LVDS, eDP, Wi-Fi, USB 3.1, I2C, SATA, SPI, UART, LPDDR4
- Sistema de exploração
- Windows 10 IoT Enterprise
- Memória
- eMMC 64 GB
- Outras características
- embutido, sem ventilação
- Aplicações
- industrial, médico-hospitalar
- Tamanho da memória
MÍN: 0 GB
MÁX: 16 GB
Descrição
Visão geral do produto
- Processador Intel® Atom® Série Elkhart Lake
- Dual Channel LPDDR4X 3200MHz/4267MHz até 16GB
- 1 LVDS/eDP, 1 DDI (HDMI/DP++); Suporta dois monitores: DDI + LVDS/eDP
- Múltiplas expansões: 4 PCIe x1
- Ricas E/S: 1 Intel GbE, 2 USB 3.1, 8 USB 2.0
- 15 anos de suporte ao ciclo de vida da CPU até Q1' 36 (Baseado no Intel IOTG Roadmap)
- Temperatura de funcionamento: -40~85°C
- Display 4K2K
- Múltipla Expansão
- Certificação RoHS
- Certificação CE
- Certificação FCC
- Certificação UKCA
- Slim Bootloader
- Display 4K2K
- 1G Ethernet
- Windows
- Linux
- DDR4
- Baixo consumo de energia
- Certificação RoHS
- CE
- FCC
- Processadores Intel® Atom® Elkhart Lake X Series
- 2.ethernet 5G
- Certificação UKCA
- As soluções de computação incorporada da série EHL de nova geração da DFI, equipadas com os processadores da série Intel® Atom ™ x6000, são adaptadas para aprimorar o gerenciamento e a sinergia dos dispositivos IoT. O novo SoC proporciona uma melhoria de 1,7x no desempenho de thread único e uma melhoria de até 2x no desempenho gráfico em comparação com a geração anterior. O aprimoramento do desempenho permite que dispositivos de controle industrial remoto, quiosque, dispositivos de monitoramento médico ou AGV / AMR móvel respondam rapidamente a eventos de borda e otimizem a eficiência da sincronização e colaboração entre dispositivos de borda por meio de gerenciamento inteligente para um sistema de automação mais abrangente e contínuo.
- À medida que as infraestruturas de TI estão se movendo para a borda, elas enfatizam mais a capacidade de resposta em tempo real, o baixo consumo de energia e a resiliência ambiental dos dispositivos. A DFI projeta especialmente as placas-mãe industriais da série EHL, computadores em módulo e sistemas embarcados sem ventilador baseados nos processadores Intel® Atom™ x6000. Além de ter placas em fatores de forma que variam de SBC e Mini-ITX, a COM Express Compact e COM Express Mini, a DFI também fornece pequenos computadores industriais que podem facilmente superar as restrições ambientais na implantação de dispositivos IoT, operando com eficiência de -40 a 85°C. De SBC, Mini-ITX, COM Express Compact, COM Express Mini, a pequenos PCs, a série EHL oferece mais opções de desempenho de computação que variam de 4,5W a 12W, e garante a operação eficiente com a temperatura ambiente de -40 ~ 85 ° C para alcançar o gerenciamento de dispositivos IoT e resposta em tempo real em vários controles industriais, controle AGV / robô, monitoramento médico remoto, exibição médica e gerenciamento de transporte.
- A LAN 2.5G independente fornece uma experiência de transferência incrivelmente mais rápida do que a LAN 1G genérica, e pode simultaneamente otimizar a sinergia entre dispositivos de borda para ser mais em tempo real e sem interrupções pelas funções de gestão em banda incorporadas, vPro e AMT. Por outro lado, a série EHL também suporta transmissão sem fio de banda larga 5G e Wifi 6, eliminando os limites que os cabos trazem para a implantação do dispositivo.
- A série EHL aproveita o sinal PCIe Gen3 de alta velocidade para obter uma otimização significativa na expansão e conexão. Além da memória DDR4-3200 que suporta até 32G, a série EHL também fornece slots PCIe x4 e PCIe x1, chave M.2 B & E, slots nano SIM e várias E / Ss, como LAN, COM, USB 3.1 Gen2 e SATA, que aumentam muito a capacidade de resposta do controle de borda, expansão e conetividade.
- A série EHL pode conectar até três monitores independentes 4K Ultra HD ao mesmo tempo, fornecendo uma exibição delicada e rápida de todos os detalhes para uma experiência visual incomparável em aplicações de sinalização digital industrial, de varejo e de shopping center.
- A série EHL introduz vPro e AMT, que eram suportados apenas em modelos de desktop e servidor, na plataforma Atom para monitorizar, bem como gerir dispositivos remotos e atualizar os seus sistemas operativos e software através de sinalização em banda por Wi-Fi ou Ethernet com fios. Mesmo quando o sistema operativo está em baixo, a função de gestão fora de banda pode recuperar facilmente o sistema e a aplicação para reduzir o tempo de inatividade.
- Desde a conceção, desenvolvimento e produção, as motherboards da DFI seguem o princípio de produção 100% interna, garantindo a qualidade de fabrico e a confidencialidade da informação. Desenvolvidos com base nestas placas e integrados em chassis duráveis, os nossos sistemas incorporados são também assegurados por serviços chave-na-mão e assistência pós-venda atempada.
- Suporte de ciclo de vida longo, sem risco ocorrido. Com suporte ao ciclo de vida do produto de até 15 anos, a DFI garante desempenho, qualidade e reparos e substituições futuras.
- EHL9A2-TC16-6425RE: Intel® Atom® x6425RE, LPDDR4 16GB on board, eMMC 64GB, LVDS, DIO, TPM 2.0, -40 a 85°C
- EHL9A2-TC16-6414RE: Intel® Atom® x6414RE, LPDDR4 16GB on board, eMMC 64GB, LVDS, DIO, -40 a 85°C
- EHL9A2-TC86-6212RE: Intel® Atom® x6212RE, LPDDR4 8GB a bordo, eMMC 64GB, LVDS, DIO, -40 a 85°C
- EHL9A2-BC86-J6426: Intel® Atom® J6426, LPDDR4 8GB on board, eMMC 64GB, LVDS, DIO, -5 a 65°C
- EHL9A2-BC86-N6211: Intel® Atom® N6211, LPDDR4 8GB on board, eMMC 64GB, eDP, SDIO, -5 a 65°C
- EHL9A2-TC86-6425RE: Intel® Atom® x6425RE, LPDDR4 8GB on board, eMMC 64GB, LVDS, DIO, TPM 2.0, -40 a 85°C
- Espalhador de calor: Para Atom x6000 Series, Para Pentium & Celeron
- COM100-B Carrier Board Kit
- COM335 Carrier Board Kit
- Sistema
- Processador: Intel Atom® série x6000 e processadores Intel® Celeron® e Pentium® séries N & J
- Memória: LPDDR4X até 16GB; LPDDR4X de canal duplo 3733MHz/4267MHz, dependendo do processador; 8GB/16GB suportados por projeto; ECC em banda (IBECC) com suporte de chip de memória normal em SKUs selecionados da série ATOM x6000; o IBECC pode ser ativado ou desativado no menu de configuração da BIOS
- BIOS: AMI SPI 256Mbit
- Gráficos
- Controlador: Gráficos HD Intel®
- Caraterística: OpenGL 5.0, DirectX 12, OpenCL 2.1; Descodificação HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; Codificação HW: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP9, MVC
- Display: 1 x DDI, 1 x LVDS/eDP; LVDS: canal único de 24 bits, resolução de até 1920x1200 @ 60Hz; eDP: resolução de até 4096x2160 @ 60Hz; HDMI: resolução de até 4096x2160 @ 30Hz; DP++: resolução de até 4096x2160 @ 60Hz, 3840x2160 @60Hz
- Dois monitores: DDI + LVDS/eDP
- Expansão
- Interface: 4 x PCIe x1 (Gen 3), 1 x SD/SDIO (disponível a pedido), 1 x I2C, 1 x SMBus, 1 x LPC, 1 x Altifalante, 1 x SD 3.0, 1 x SPI, 2 x UART (TX/RX)
- Áudio
- Interface: Áudio HD
- Ethernet
- Controlador: 1 x Intel® I225-IT / I225-LM (10/100/1000Mbps/2.5Gbps)
- I/O
- USB: 2 x USB 3.1, 8 x USB 2.0
- SATA: 2 x SATA 3.0 (até 6Gb/s)
- eMMC: 1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1 (disponível a pedido)
- DIO: 1 x 8-bit DIO
- Watchdog Timer
- Saída & Intervalo: Reinicialização do Sistema, Programável via Software de 1 a 255 Segundos
- Segurança
- TPM: dTPM ou fTPM (Opcional)
- Alimentação
- Tipo: 4.75V~20V, 5VSB, VCC_RTC (modo ATX); 4,75V~20V, VCC_RTC (modo AT)
- Consumo: TBD
- Suporte a SO
- Windows: Windows 10 IoT Enterprise 64-bit
- Linux
- Ambiente
- Temperatura: Funcionamento: -5 a 65°C, -40 a 85°C; Armazenamento: -40 a 85°C
- Humidade: Funcionamento: 5 a 90% HR; Armazenamento: 5 a 90% RH
- MTBF: TBD
- Mecanismo
- Dimensões: COM Express® Mini 84mm (3,3") x 55mm (2,16")
- Conformidade: PICMG COM Express® R3.0, Tipo 10
- Normas e certificações
- Certificações: CE, FCC, UKCA, RoHS
- Lista de Embalagem
- Dissipador de Calor (Para Pentium & Celeron) A71-008170-010G
- Resfriador (Para Atom x6000 Series) A71-108143-000G
- País de Origem
- Taiwan
---
