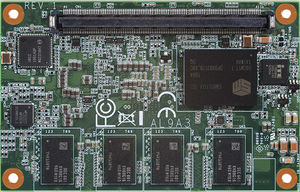

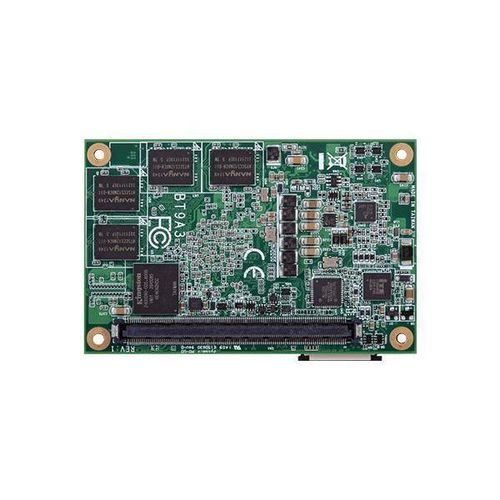

Computador em módulo COM Express Mini BT9A3
PICMGx86Intel® Celeron J1900

Computador em módulo COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900
Computador em módulo COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900
Computador em módulo COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - imagem - 2
Computador em módulo COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - imagem - 3
Computador em módulo COM Express Mini - BT9A3 - DFI - PICMG / x86 / Intel® Celeron J1900 - imagem - 4
Guardar nos favoritos
Comparar
Mais informações no site da DFI

Características

Fator de forma
PICMG, COM Express Mini
Processador
Intel® Celeron J1900, x86
Porta
HDMI, LVDS, Display Port, DVI, USB 2.0, USB 3.0, I2C, SATA, SPI, DDR3L SDRAM
Sistema de exploração
Windows 10, Windows 7, Windows 8.1
Outras características
sem ventilação
Aplicações
industrial
Tamanho da memória

4 GB

Descrição

Visão geral do produto
  • Processador Intel Atom® E3800 Series
  • Riqueza de E/S: 1 Intel GbE, 1 USB 3.0, 8 USB 2.0
  • Múltiplas expansões: 3 PCIe x1, 2 SATA 2.0
  • 1 LVDS, 1 DDI (HDMI/DVI/DP)
  • Memória ECC DDR3L 1333MHz de canal único até 4GB
  • Suporte de ciclo de vida de CPU de 15 anos até Q4' 28 (baseado no roteiro IOTG da Intel)
Caraterísticas
  • Baixo consumo de energia
  • Temperatura: -40~85°C
  • Design sem ventoinha
  • Tamanho compacto
  • Múltipla expansão
Certificações
  • Certificação RoHS
  • Certificação CE
  • Certificação FCC
Especificações do sistema
  • Processador: Processador Intel Atom® Série E3800, BGA 1170; Intel Atom® E3845 (Quad Core, 2M Cache, 1.91GHz, 10W); Intel Atom® E3827 (Dual Core, 1M Cache, 1.75GHz, 8W); Intel Atom® E3815 (Single Core, 0.5M Cache, 1.46GHz, 5W); Intel® Celeron® J1900 (Quad Core, 2M Cache, 2GHz (2,41GHz), 10W); Intel® Celeron® N2930 (Quad Core, 2M Cache, 1,83GHz (2.16GHz), 7.5W)
  • Memória: 2GB/4GB de Memória DDR3L 1333MHz ECC Down Single Channel
  • BIOS: AMI SPI 64Mbit
Gráficos
  • Controlador: OpenGL 4.0, DirectX 11, OpenCL 1.2; Descodificação HW: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC; Codificação HW: AVC/H.264, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC
  • Display: 1 x DDI (HDMI/DVI/DP); 1 x LVDS; LVDS: canal único de 24 bits, resolução até 1366x768 @ 60Hz; HDMI/DVI: resolução até 1920x1080 @ 60Hz; DP: resolução até 2560x1600 @ 60Hz
Expansão
  • 3 x PCIe x1 (Gen 3)
  • 1 x LPC
  • 1 x I2C
  • 1 x SMBus
  • 2 x Serial (TX/RX)
Áudio
  • Áudio HD
Ethernet
  • 1 x Intel® I210 (10/100/1000Mbps)
I/O
  • 1 x USB 3.0
  • 8 x USB 2.0
  • 2 x SATA 2.0
  • 1 x 4GB/8GB/16GB/32GB eMMC (disponível a pedido)
  • 1 x 8-bit DIO
Watchdog Timer
  • Reset do sistema, programável via software de 1 a 255 segundos
Alimentação
  • Tipo: 4.75V~20V, 5VSB, VCC_RTC (modo ATX); 4,75V~20V, VCC_RTC (modo AT)
  • Consumo: Típico: E3845: 12V @ 0.568A (10.79W); Max.: E3845:12V @ 0.720A (13.68W)
Suporte de SO
  • Windows 7 Ultimate x86 & SP1 (32-bit)
  • Windows 7 Ultimate x64 & SP1 (64-bit)
  • Windows 8.1 Enterprise x86 (32-bit)
  • Windows 8.1 Enterprise x64 (64-bit)
  • Windows 10 estará disponível mediante solicitação
Ambiente
  • Temperatura de funcionamento: 0 a 60°C, -40 a 85°C
  • Temperatura de Armazenamento: -40 a 85°C
  • Umidade de Operação: 5 a 90% RH
  • Umidade de Armazenamento: 5 a 90% RH
  • MTBF: 800.542 hrs @ 25°C; 406.343 hrs @ 45°C (Telcordia Issue 2, Method I Case 3; Environment: GB, GC - Ground Benign, Controlled)
Mecanismo
  • Dimensões: COM Express® Mini, 84 mm (3,30") x 55 mm (2,16")
  • Conformidade: PICMG COM Express® R2.1, Tipo 10
Padrões e Certificações
  • CE, FCC Classe B, RoHS
Lista de Embalagem
  • 1 placa BT9A3
  • 1 dissipador de calor: A71-011055-000G
País de Origem
  • Taiwan
Informações de Encomenda
  • BT9A3-T24-E15: Sem ventoinha, Intel Atom E3815, 2GB DDR3L ECC Memory Down, 4GB eMMC, -40 a 85°C
  • BT9A3-T40-E45: Sem ventoinha, Intel Atom E3845, 4GB DDR3L ECC Memory Down, -40 a 85°C
  • BT9A3-B40-E45: Sem ventoinha, Intel Atom E3845, 4GB DDR3L ECC Memory Down, 0 a 60°C
  • BT9A3-B40-J00: Sem ventoinha, Intel Celeron J1900, 4GB DDR3L Memory Down, 0 a 60°C
  • BT9A3-B48-E45: Sem ventoinha, Intel Atom E3845, 4GB DDR3L ECC Memory Down, 8GB eMMC, 0 a 60°C
Itens opcionais
  • Dissipador de calor (A71-011052-000G)
  • Kit de placa de suporte do COM100-B (770-COM104-000G)
  • Dissipador de calor com ventilador (A71-111020-000G)
Especificações técnicas (resumo)
  • Processador: Intel Atom® E3800 Series, Celeron® J1900/N2930
  • Memória: 2GB/4GB DDR3L 1333MHz ECC
  • Gráficos: OpenGL 4.0, DirectX 11, OpenCL 1.2, HDMI/DVI/DP/LVDS
  • Expansão: 3 x PCIe x1, 2 x Serial, 1 x LPC, 1 x I2C, 1 x SMBus
  • Ethernet: 1 x Intel® I210
  • I/O: 1 x USB 3.0, 8 x USB 2.0, 2 x SATA 2.0, 1 x eMMC, 1 x 8-bit DIO
  • Power: 4.75V~20V, Typical 10.79W, Max 13.68W
  • Operating Temp: 0~60°C, -40~85°C
  • Certificações: CE, FCC Classe B, RoHS

---
