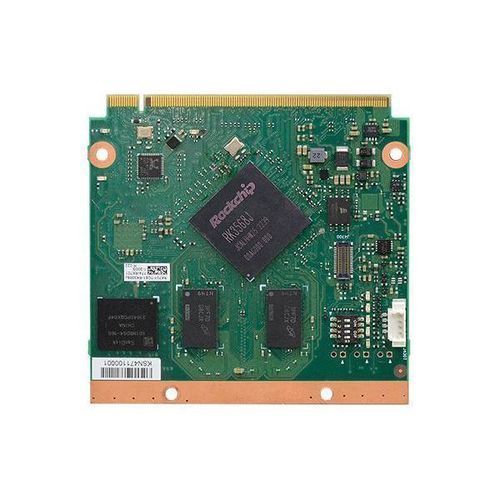

Computador em módulo Qseven® RK701

Rockchip RK3568ARM® Cortex®-A55 Quad-coreHDMI

O RK701 é um System-on-Module em formato Qseven da DFI, alimentado pelos processadores Rockchip RK3568 / RK3568J quad‑core Cortex‑A55. Foi projetado para aplicações embedded e edge que exigem suporte multi‑ecrã, múltiplas interfaces de expansão e opções de memória DDR4 configuráveis.

Destaques

• Opções de memória: 2 GB / 4 GB / 8 GB DDR4 (memory down)
• Suporta resoluções 4K / 2K e configurações de duplo ecrã (eDP/LVDS + DP/TMDS)
• Expansão: 2 x PCIe 3.0, 1 x PCIe 2.0
• I/O completo: 1 x Realtek GbE, 1 x USB 3.2, 4 x USB 2.0

Documentação e downloads

• Datasheet, Quick Reference e Manual disponíveis em PDF (ver documentos do produto)

Especificações técnicas

• Processador: Rockchip RK3568 quad‑core Cortex‑A55 @ 2,0 GHz; Rockchip RK3568J quad‑core Cortex‑A55 @ 1,8 GHz
• Memória: 2 GB / 4 GB / 8 GB DDR4 Memory Down, 3200 MHz
• Gráficos: GPU G52 2EE; suporta OpenGL ES 1.1/2.0/3.0/3.1/3.2, Vulkan 1.1, OpenCL 2.0
• Display: 1 x eDP/LVDS e 1 x DP/TMDS; HDMI até 4096 x 2160 @ 30Hz; LVDS até 1024 x 600 @ 60Hz; eDP até 3840 x 2160 @ 60Hz
• Displays duplos: eDP/LVDS + DP/TMDS
• Expansão / Interfaces: 2 x PCIe x1 (Gen3), 1 x PCIe x1 (Gen2), 1 x uSD (sob consulta), 1 x I2C, 2 x SPI (SPI0 configurado para TPM 2.0), 1 x CAN bus, 2 x UART, 1 x MIPI‑CSI (sob consulta)
• Áudio: Interface HD Audio
• Ethernet: 1 x RTL8211F‑CG (Realtek Gigabit Ethernet)
• USB: 1 x USB 3.2, 4 x USB 2.0
• SATA: 2 x SATA 3.0 (até 6 Gb/s; SATA 1 co‑lay PCIe Gen2)
• eMMC: Suporta até 128 GB eMMC; eMMC 5.1, BGA‑153 Ball 8~128G (modo MLC); padrão NC
• GPIO: 1 x GPIO de 4 bits
• Segurança: TPM 2.0
• Energia: Tipo: 5V, 5VSB, VCC_RTC; Consumo: TBD
• Suporte OS: Linux
• Ambiente: Faixas de temperatura de operação: 0 a 60°C (padrão), -40 a 85°C (SKUs selecionados); Humidade operacional: 5 a 90% HR; Armazenamento: 5 a 90% HR
• Mecânica: Formato Qseven, dimensões 70 mm x 70 mm; Conformidade: Qseven specification revision 2.1
• Normas & Certificações: CE, FCC Class B, RoHS
• Conteúdo da embalagem: 1 x placa RK701; 1 x dissipador
• País de origem: Taiwan
