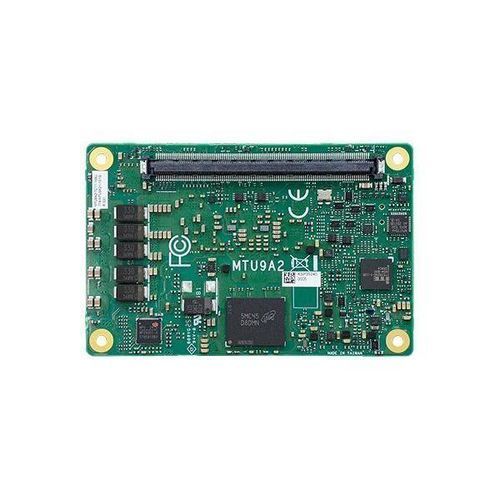

Computador em módulo PICMG MTU9A2

COM Express MiniIntel® Core™ Ultra 7 165UIntel® Core™ Ultra 7 155U

Visão geral
O MTU9A2 é um módulo COM Express Mini (Tipo 10) da DFI projetado para aplicações embarcadas e industriais. Integra processadores Intel® Core™ Ultra (série Meteor Lake U), suporta memória LPDDR5 até 32 GB, oferece saída de vídeo dupla e um amplo conjunto de E/S e interfaces de expansão para implantações exigentes.

Destaques

• Formato COM Express® Mini (84 x 55 mm) compatível com PICMG COM Express® R3.1, Type 10.
• Opções de processador Intel Core Ultra U-series até Intel Core Ultra 7 165U (10 núcleos, 15W).
• Memória LPDDR5 até 32 GB; opções Single/Dual channel; IBECC (In-band ECC) suportado no Ubuntu.
• Amplitude de temperatura operacional: -40 a 85 °C; certificações industriais: CE, FCC.

Especificações técnicas

• Processador: Intel Core Ultra U-series (Meteor Lake U). SKUs disponíveis: Core Ultra 7 165U, Core Ultra 7 155U, Core Ultra 5 125U (detalhes por SKU: P-cores, E-cores, frequências, cache, 15W TDP).
• Memória: LPDDR5 até 32 GB; Dual Channel LPDDR5 7467 MHz; opção 8 GB por projeto; IBECC suportado no Ubuntu.
• BIOS: AMI SPI 256 Mbit.
• Gráficos: Intel UHD com DirectX 12, OpenGL 4.6, Vulkan 1.2 (Windows) e Mesa/OpenGL/Vulkan (Linux). Decodificação/encodificação por hardware até 4K60 (detalhes na ficha técnica).
• Display: 1 x DDI e 1 x eDP. eDP até 4096 x 2160 @ 60Hz; HDMI até 4096 x 2160 @ 30Hz; DP++ até 4096 x 2160 @ 60Hz.
• Suporte a displays duplos: DDI + eDP.
• Expansão: 4 x PCIe x1 (Gen3). SSDs NVMe onboard opcionais (128/256/512/1024 GB sob consulta).
• E/S: 1 x I2C, 1 x SMBus, 1 x eSPI, 1 x GSPI, 2 x UART (TX/RX), 2 x USB 3.2 Gen2, 8 x USB 2.0, 2 x SATA 3.0.
• Ethernet: 1 x Intel I226-IT (suporta 1GbE e 2.5GbE).
• DIO: 1 x DIO 8 bits; Áudio: HD Audio.
• Segurança e gestão: TPM 2.0; Watchdog programável 1–255 segundos; UEFI somente.
• Alimentação: Modos ATX/AT, entrada 8.5–20 V; 5VSB e VCC_RTC presentes.
• Suporte OS: Windows 10 IoT Enterprise 64-bit, Windows 11, Linux (UEFI).
• Mecânica: COM Express® Mini 84 x 55 mm.
• Conformidade & certificações: PICMG COM Express® R3.1 Type 10; CE, FCC.
• Ambiente: Operação/Armazenamento -40 a 85 °C; humidade 5–90% RH. MTBF e consumo: TBD.
• Conteúdo da embalagem: Cooler A71-108310-A00G incluído. País de origem: Taiwan.

Expansão & I/O

• Linhas PCIe e conectores para expansão de periféricos (4 x PCIe x1 Gen3).
• Barramentos seriais e de gestão: I2C, SMBus, eSPI, GSPI e 2 portas UART.
• Armazenamento & USB: 2 x SATA 3.0, opções NVMe onboard, 2 x USB 3.2 Gen2 e múltiplas portas USB 2.0.

Encomendas & suporte

• Diversas SKUs e opções NVMe disponíveis sob consulta; contacte vendas para configurações específicas de projeto.
• Imagem AMI BIOS (256 Mbit) e pacotes OS disponíveis; suporte técnico para implantações industriais e soluções térmicas.
