Computador em módulo Qseven® EHL701
Intel® Celeron®Intel® PentiumIntel® Atom

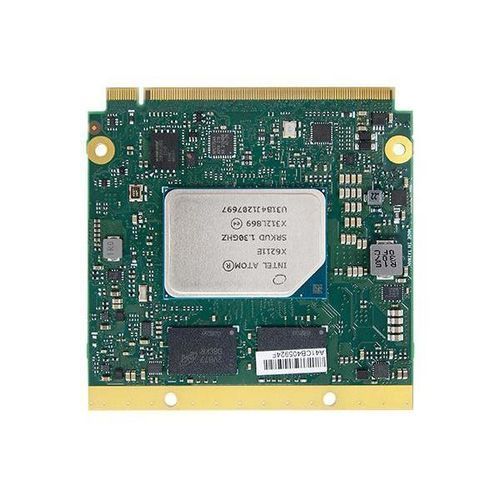

Computador em módulo Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom
Computador em módulo Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom
Computador em módulo Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom - imagem - 2
Computador em módulo Qseven® - EHL701 - DFI - Intel® Celeron® / Intel® Pentium / Intel® Atom - imagem - 3
Guardar nos favoritos
Comparar
Mais informações no site da DFI

Características

Fator de forma
Qseven®
Processador
Intel® Atom, Intel® Celeron®, Intel® Pentium
Porta
HDMI, LVDS, eDP, DVI, USB 2.0, USB 3.1, I2C, SATA III, SPI, UART, LPDDR4
Sistema de exploração
Linux, Windows 10 IoT Enterprise
Memória
eMMC 128GB
Outras características
embutido
Aplicações
industrial
Tamanho da memória

4 GB, 8 GB, 16 GB

Descrição

O EHL701 é um módulo Qseven (System-on-Module) da DFI para aplicações embebidas e industriais, suportando processadores Intel® Atom® x6000 e as séries Intel® N/J no formato Qseven compacto de 70 × 70 mm.

Principais características
  • Factor de forma: Qseven — 70 mm × 70 mm.
  • Suporte de processadores: Intel® Atom® x6000; Intel® Pentium® N / J; Intel® Celeron® N / J.
  • Memória: 4 / 8 / 16 GB LPDDR4 soldada, dual-channel LPDDR4 3200 MHz.
  • BIOS: AMI SPI 256 Mbit (suporte a boot UEFI).
  • Opções de temperatura de funcionamento: variantes comerciais e faixa de temperatura alargada (ex. 0–60 °C; -40–85 °C; -5–65 °C).


Ecrã e gráficos
  • Gráficos: Intel® HD Graphics Gen9LP (OpenGL 5.0, DirectX 12, OpenCL 2.1).
  • Codec hardware: decodificação/codificação HW para AVC/H.264, HEVC/H.265, VP8/VP9, MPEG2, JPEG/MJPEG, VC1/WMV9, MVC.
  • Saídas: 1 × DDI (HDMI / DVI / DP++), 1 × eDP / LVDS. HDMI até 3840×2160@30Hz; DP++ até 4096×2160@60Hz; eDP até 3840×2160@60Hz.
  • Duplo ecrã: eDP/LVDS + DDI.


Expansão e I/O
  • PCIe / expansão: 4 × PCIe x1 (Gen2); SDIO; LPC; I2C; SMBus; SPI; UART (TX/RX).
  • USB / armazenamento: opções USB configuráveis — 1 × USB 3.1 + 8 × USB 2.0 ou 2 × USB 3.1 + 6 × USB 2.0. SATA: 2 × SATA 3.0 (6 Gb/s). eMMC: até 128 GB (eMMC 5.1, BGA-153, 8–128G).
  • Ethernet / IO: 1 × Intel I211 Gigabit Ethernet; 1 × GPIO de 4 bits; interface HD Audio; watchdog programável (1–255 s).


Segurança, alimentação e suporte de OS
  • Segurança: dTPM ou fTPM opcionais.
  • Alimentação: entradas 5V, 5VSB, VCC_RTC. Consumo exemplo: Tip. (x6212RE) 12V @ 0,98A (11,76 W); Máx 12V @ 1,45A (17,4 W).
  • Sistemas operativos: Windows 10 IoT Enterprise 64-bit; Linux (driver gráfico Intel disponível).


Normas, encomendas e origem
  • Certificações: CE, FCC Class B, RoHS, UKCA.
  • Exemplos de encomenda: EHL701-TC83-6211E (N.º de peça 770-EHL7011-000G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, 32GB eMMC, -40–85 °C. EHL701-TC80-6211E (N.º de peça 770-EHL7011-100G) — Intel Atom® x6211E, 8GB LPDDR4, LVDS, 1×USB 3.1, 8×USB 2.0, -40–85 °C.
  • Embalagem: números de placa 770-EHL7011-000G / 770-EHL7011-100G; cooler A71-112000-030G.
  • País de origem: Taiwan. Dados MTBF e de humidade disponíveis na documentação técnica.
