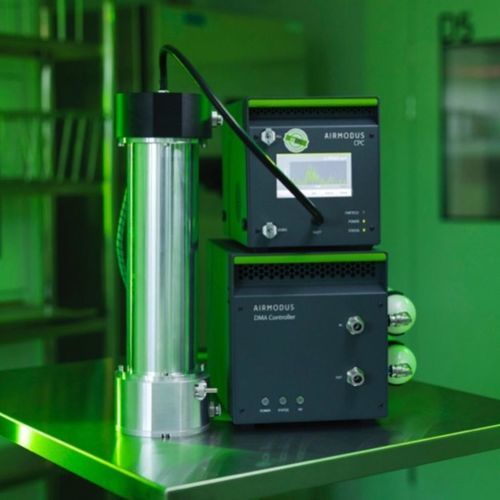

Analisador de nanopartículas de condensação A-SMPS

de laboratóriode bancada

Visão geral
O Airmodus A‑SMPS é um Scanning Mobility Particle Sizer que combina um DMA do tipo Hauke com um detector CPC Airmodus. Mede distribuições do número de partículas de aerossol usando um algoritmo de inversão totalmente transparente e open‑source. O sistema suporta cobertura contínua (extensão contínua com A12 nCNC) e foi concebido para atender aos requisitos CEN/TS 17434; a inclusão na whitelist ACTRIS está em processo e é garantida durante o período de garantia.

Seleção do detector CPC

• A20‑CEN bCPC: compatível com ACTRIS + CEN (10 nm nominal)
• A30‑CEN: compatível com CEN, opção compacta (10 nm nominal)
• A20‑UF: extensão inferior até ~5 nm (curva em S abaixo da faixa SMPS — efeito desprezível)

Recursos e benefícios

• Algoritmo de inversão open‑source para processamento de dados transparente
• Uma coluna DMA cobre 5–1000 nm (dependendo do CPC)
• Fluxo de bainha em circuito fechado — sem necessidade de bomba externa para a plataforma SMPS
• Capacidade de calibração de campo de instrumentos CCN com atomizador
• Projetado para conformidade com CEN/TS 17434 com CPCs compatíveis
• Pedido de inclusão na whitelist ACTRIS suportado — aprovação garantida durante a garantia
• Extensão contínua para >1 nm com A12 nCNC
• Várias opções de detectores CPC para ajustar a medição

Aplicações e implantação
Adequado para pesquisa em laboratório e estações de campo externas. Em combinação com o A12 nCNC, o A‑SMPS fornece distribuição contínua de partículas de >1 nm até 1000 nm. Também pode funcionar como sistema de calibração de campo para instrumentos CCN quando usado com um atomizador.

Informações técnicas (resumo)
Faixa de medição: 5–1000 nm (dependendo do CPC); faixa conforme CEN: 10–800 nm.
Concentração (calibrada): 0–100.000 #/cm³ (contagem única); até 500.000 #/cm³ dependendo do CPC. Faixa total mensurável até 10^7 #/cm³.
Fluxo de amostra: 1 L/min (padrão); outros fluxos conforme CPC.
Fluxo de bainha: 2–15 L/min (controle em circuito fechado).
Tipo de DMA: Hauke‑type (modelo ACTRIS), operação vertical ou horizontal.
Fonte HV: 5–10.000 V, ambas polaridades.
Fluido de trabalho: depende do CPC (butanol ou propilenoglicol).
Condições da amostra: Pressão 70–105 kPa; UR 0–95% não condensante.
Condições ambientais: Temperatura 15–35°C; Pressão 70–105 kPa; UR 0–95% não condensante.
Comunicação: Analog in/out (BNC 0–10 V), Pulse out (BNC), USB Type B.
Software: Airmodus MultiLogger One4All com algoritmo de inversão open‑source.
CPCs compatíveis: A20‑CEN, A30‑CEN, A20‑UF, A20‑HF, A23.
Vácuo externo: Não necessário para a plataforma SMPS (closed‑loop). O CPC necessita do seu próprio vácuo.
Alimentação: Adaptador externo 100–240 VAC 50/60 Hz, max 220 W; saída 12 VDC, 21 A.
Dimensões e peso: 465 × 350 × 465 mm (H×W×L); 24,0 kg (sistema incluindo CPC). Rack 19" disponível sob pedido.
Neutralizador: Obrigatório. Ni‑63 95 MBq (padrão) ou X‑ray 4,9 kV (alternativa em desenvolvimento); vendido separadamente.
Envio: Temperatura 0–40°C; UR <95% não condensante. Enviar seco e na posição vertical.

Aprovações e certificações

• CEN/TS 17434 (com detectores A20‑CEN ou A30‑CEN)
• Whitelist ACTRIS: pedido em curso — aprovação garantida durante o período de garantia

Especificações técnicas

• Modelo: A‑SMPS
• Plataforma fabricante: Airmodus
• Faixa de medição: 5–1000 nm (dependendo do CPC); CEN: 10–800 nm
• Fluxo de amostra: 1 L/min (padrão)
• Fluxo de bainha: 2–15 L/min (closed‑loop)
• Concentração: até 10^7 #/cm³ (total); 0–100.000 #/cm³ (contagem única)
• Tipo DMA: Hauke‑type (modelo ACTRIS)
• Faixa HV: 5–10.000 V (±)
• Fluido de trabalho: butanol ou propilenoglicol
• Comunicações: Analog I/O (BNC 0–10 V), Pulse out (BNC), USB Type B
• Software: Airmodus MultiLogger One4All
• Alimentação: 100–240 VAC 50/60 Hz, max 220 W; saída 12 VDC 21 A
• Dimensões: 465 × 350 × 465 mm; Peso: 24,0 kg (incl. CPC)
• Neutralizador: Ni‑63 95 MBq (padrão) ou alternativa X‑ray (em desenvolvimento)
