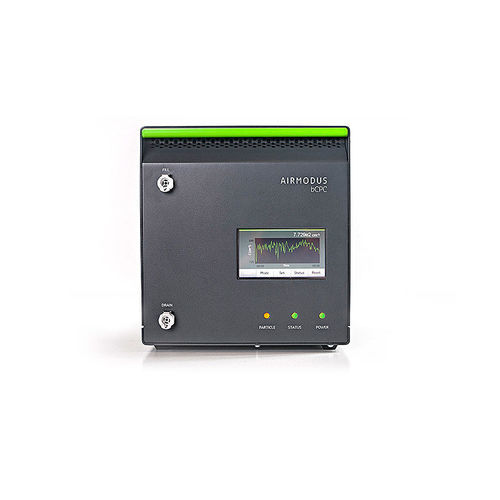

Contador de partículas digital A20-CEN bCPC

de condensaçãoUSBRS-232

Visão geral
O A20-CEN bCPC é o contador de partículas por condensação de referência na whitelist ACTRIS para redes de monitoramento atmosférico. Detecta e conta partículas ultrafinas até 10 nm através de um estágio saturador–condensador que permite a deteção óptica de nanopartículas. Comprova-se em centenas de estações de investigação, operando como monitor de concentração total em ambientes interiores ou exteriores e como detector CPC padrão em sistemas Airmodus A-SMPS para medições conformes à CEN/TS 17434.

Principais capacidades

• Produto de referência na whitelist ACTRIS
• Contagem precisa de partículas a 10 nm
• Algoritmo de calibração totalmente aberto para transparência das medições
• Detector CPC padrão para sistemas SMPS
• Diagnósticos avançados de sinal para estado do instrumento e qualidade dos dados
• Compatível com sistemas Airmodus PSM/PSM
• Novo sistema de entrada BlockSafe para reduzir obstruções

Aplicações

• Redes de investigação atmosférica e estações de monitoramento
• Sistemas SMPS para medição da distribuição de tamanho de partículas (Airmodus A-SMPS)
• Monitorização de salas limpas e investigação de nanopartículas
• Monitorização contínua da concentração total de partículas em interior e exterior

Aprovações e certificações

• Produto na whitelist ACTRIS
• Conforme com a norma EN 16976:2024

Especificações técnicas

• Intervalo de tamanho de partículas: 10 nm – 2,5 μm *
• Ponto de corte (Dp50%): 10 nm ± 1 nm; Dp90% < 20 nm
• Intervalo de concentração: 0 – 150.000 #/cm³ (modo de contagem de partículas individuais) **
• Vazão de entrada de aerossol: Nominal 1,05 L/min ±5%
• Vazão de amostra: Nominal 1,05 L/min (sem diluição, fluxo total pela ótica)
• Tempo de resposta: t95 < 1,15 s
• Falsos contagens: < 0,001 #/cm³
• Fluido de trabalho: n-Butanol (>99,5%)
• Condições de amostragem: Pressão 75–105 kPa; Ponto de orvalho < 15°C ***
• Condições ambientais: Temperatura 15–35°C; Pressão 75–105 kPa; HR 0–95%
• Interfaces de comunicação: Saída analógica (BNC, 0–10 V); Saída de pulso (BNC); RS-232; Ethernet (RJ45); USB tipo B
• Diagnósticos: Vazão, temperaturas saturador/condensador/ótica, nível de líquido, pressão do bico, pressão do orifício crítico, corrente do laser, qualidade do pulso
• Conexões: Entrada: tubo em inox 1/4"; Vácuo externo: tubo em inox 1/4" (bomba integrada sob pedido)
• Software: Airmodus MultiLogger (Windows 10+)
• Vácuo externo: 100–400 mbar a NTP (ou <40% da pressão de entrada)
• Alimentação: Adaptador externo 100–240 VAC 50/60 Hz, máx. 160 W; Regime 100 W; Saída 12 VDC, 11,5 A
• Dimensões e peso: 260 × 230 × 400 mm (A × L × P); 8,5 kg
• Condições de envio: Temperatura 0–40°C; HR <95% sem condensação; transportar na posição vertical
• Notas: * Ponto de corte indicado como diâmetro equivalente de mobilidade (partículas de prata). ** Intervalo calibrado; o instrumento pode medir concentrações superiores sem verificação individual de precisão. *** Em RH elevada, deve ser usado um secador de aerossóis.
