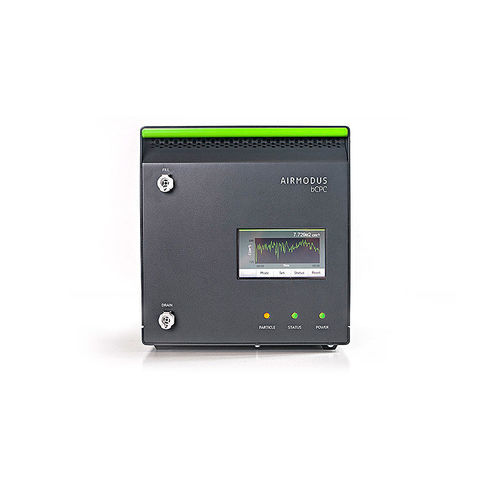

Contador de partículas para líquidos A20-UF bCPC

digitalde condensaçãoEthernet

Overview
O A20-UF bCPC é um contador de partículas por condensação para partículas ultrafinas, capaz de detectar aerossóis até 3 nm. Encontra-se na ACTRIS UF whitelist e é indicado para medições que exijam contagem total de ultrafinas a 3 nm.

Princípio
Os CPC fazem crescer nanopartículas num sistema saturador–condensador até tamanhos detectáveis por via ótica e, assim, detectam e contam partículas ultrafinas. O A20-UF pode operar em configurações dualCPC e como CPC detector em sistemas PSM. A aquisição de dados é suportada pelo Airmodus MultiLogger com suporte nativo ao formato ACTRIS.

Conformidade

• ACTRIS UF whitelist
• EN 16976:2024
• Compatível com dualCPC

Contagem individual e calibração
Os algoritmos de calibração são totalmente transparentes e publicados. A curva de eficiência de deteção está disponível para calibrações rastreáveis. Os algoritmos suportam contagem individual de partículas e fornecem metadados de calibração para rastreabilidade.

Recursos e benefícios

• Corte 3 nm (Dp50% ~2.8–3.8 nm)
• Algoritmo de calibração completamente aberto
• Muito baixo número de falsos contagens e ruído
• Diagnósticos avançados de sinal e sistema
• Compatível com dualCPC
• Sistema de entrada BlockSafe

Aplicações
Adequado para estações afiliadas ACTRIS, investigação atmosférica e de aerossóis, monitorização de salas limpas e medições laboratoriais que exijam contagem de partículas ultrafinas até 3 nm.

Informações técnicas
Intervalo de tamanho de partículas: 3 nm – 2,5 µm (butanol)*
Corte (Dp50%): 2.8–3.8 nm (partículas de prata); Dp90% < 10 nm
Intervalo de concentração: 0 – 150.000 #/cm³ (contagem de partícula única)**
Fluxo de entrada de aerossol: nominal 1,05 lpm ±5%
Fluxo de amostra de aerossol: nominal 1,05 lpm (fluxo total através da ótica)
Tempo de resposta: t95 < 1,15 s
Falsos contagens: < 0,001 #/cm³
Fluido de trabalho: n-Butanol (>99,5%)
Condições de amostragem: Pressão 75–105 kPa; Ponto de orvalho < 10°C***
Condições ambientais: Temperatura 15–35°C; Pressão 75–105 kPa; HR 0–95%
Comunicação: Saída analógica (BNC, 0–10 V), saída de pulso (BNC), RS-232, Ethernet RJ45, USB-B
Diagnósticos: Fluxo, temperaturas saturador/condensador/ótica, nível de líquido, pressão do bocal, pressão no orifício crítico, corrente do laser, qualidade do pulso
Conexões: Entrada 1/4" tubo inox; vácuo externo 1/4" tubo inox (bomba interna a pedido)
Software: Airmodus MultiLogger (Windows 10+)
Vácuo externo: 100–400 mbar a NTP (ou <40% da pressão de entrada)
Alimentação: Adaptador externo 100–240 VAC 50/60 Hz, máx. 160 W; regime 100 W; saída 12 VDC 11,5 A
Dimensões e peso: 260 × 230 × 400 mm (H × W × D), 8,5 kg
Transporte: Temperatura 0–40°C; HR <95% sem condensação; enviar na posição vertical.
* Corte expresso em diâmetro equivalente de mobilidade (partículas de prata). Variante PG alcança ~4 nm.
** Intervalo calibrado.
*** Ponto de orvalho < 10°C (mais restrito que a variante CEN). Recomenda-se secador de aerossóis para configurações ACTRIS.

Características / especificações técnicas

• Modelo: A20-UF bCPC
• Limite de deteção: até 3 nm (Dp50% ~2.8–3.8 nm)
• Intervalo de tamanho medido: 3 nm – 2,5 µm (butanol)
• Intervalo de concentração: até 150.000 #/cm³ (contagem de partícula única)
• Fluxo nominal: 1,05 lpm (entrada e amostra)
• Tempo de resposta t95: < 1,15 s
• Falsos contagens: < 0,001 #/cm³
• Fluido de trabalho: n-Butanol (>99,5%)
• Comunicações: analógico 0–10 V, saída de pulso, RS-232, Ethernet, USB-B
• Diagnósticos: diagnósticos internos completos
• Alimentação: adaptador externo 100–240 VAC, regime 100 W (saída 12 VDC 11,5 A)
• Dimensões/peso: 260 × 230 × 400 mm, 8,5 kg
• Normas: ACTRIS UF whitelist, EN 16976:2024, compatível com dualCPC
