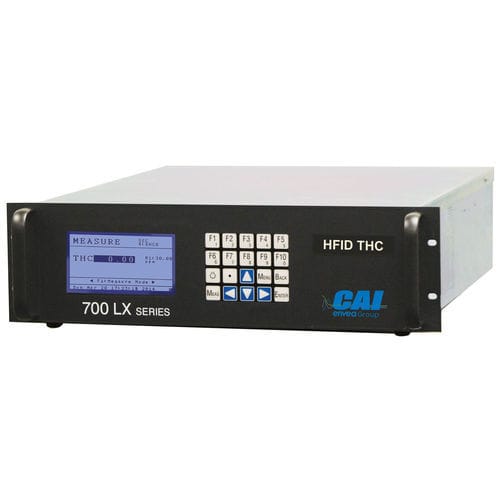

Analisador de metano 700 LX MHFID

de hidrocarbonetos totaisde processode concentração

Descrição O ENVEA 700 LX MHFID é um analisador contínuo por detecção por ionização de chama (FID) para medição de metano ou hidrocarbonetos totais (THC) em amostras gasosas. Inclui forno aquecido (191 °C), queimador e bomba de amostragem aquecida opcional, fornecendo medições rápidas, sensíveis e estáveis para monitoramento industrial e controle de processo.

Princípio de funcionamento Uma chama controlada, alimentada por ar e hidrogênio (ou mistura de hidrogênio), ioniza a amostra. Os íons resultantes são coletados entre dois eletrodos; a corrente iônica medida é diretamente proporcional à concentração de hidrocarbonetos. O forno aquecido evita condensação e estabiliza a resposta para temperaturas de amostra até 191 °C.

Recursos e benefícios

• Medição selecionável: apenas metano ou hidrocarbonetos totais (THC)
• Sensibilidade de ≈30 ppm até 3% FS como metano
• Quatro faixas definíveis pelo usuário (ex. 0–30 a 0–30.000 ppm como CH4)
• Resposta rápida: 90% FS em ~3 s
• Auto-calibração e comutação automática de faixa
• Controle eletrônico de fluxo e detector estabilizado termicamente
• Desligamento automático combustível/ar e diagnóstico abrangente
• Saídas padrão: Tensão, Corrente, RS-232 (protocolo AK), TCP/IP (MODBUS e protocolo AK)

Opções

• Bomba de amostragem aquecida interna
• Válvulas solenóides internas
• Corrediças para montagem em rack de 19 polegadas

Principais aplicações

• Monitoramento da eficiência de combustão
• Análise e controlo de gases de processo
• Ensaios e análise de células a combustível
• Feedback para controlo de turbinas/geradores
• Segurança do pessoal e deteção de fugas
• Monitorização de emissões industriais e de veículos

Especificações técnicas

• Modelo: ENVEA 700 LX MHFID
• Detector: Ionização de chama (FID)
• Tempo de resposta: 90% FS em ~3 s
• Faixas: 4 faixas configuráveis (typ. 0–30 a 0–30.000 ppm CH4; 0–10 a 0–10.000 ppm C3H8)
• Resolução / Limite de detecção: 10 ppb C
• Repetibilidade: <0,5% FS
• Linearidade / Precisão: <1% FS
• Ruído: <1% FS
• Deriva zero/faixa: <1% FS por 24 h
• Vazão da amostra: tip. 1,5–2,5 L/min
• Ar requerido: ar purificado <1 ppm C ou ar sintético (300 cc/min para H2/He; 400 cc/min para H2)
• Pressão entrada ar: 25 psig
• Saídas: Tensão, Corrente, RS-232 AK, TCP/IP MODBUS & protocolo AK
• Visor: 3" x 5" LED/LCD
• Temp. amostra/forno: até 191 °C (sem condensação)
• Ambiente: 5 °C a 40 °C, <90% UR (sem condensação)
• Tempo de aquecimento: ~1 hora
• Conexões: 1/4" tubo
• Alimentação: 115/230 VAC (±10%), 50/60 Hz, máx. 750 W
• Dimensões & peso: 5¼ H x 19 W x 23 D (inches) / ~50 lbs

Certificações & downloads Marcação CE e ETL listed (cumpre UL 61010-1 / certificado CAN/CSA C22.2 No. 61010-1). Catálogo CEMS (PDF) disponível em downloads do produto.
