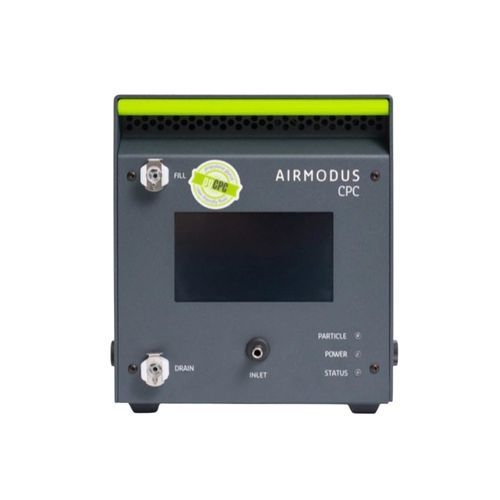

Contador de partículas aerotransportadas de ar A30-CEN bCPC

digitalde condensaçãoUSB

Visão geral
O A30-CEN bCPC é um contador de partículas por condensação que utiliza n-Butanol como fluido de trabalho e cumpre a norma EN 16976:2024 para monitoramento do número de partículas no ar ambiente. Faz crescer nanopartículas num sistema saturador–condensador até tamanhos detectáveis por óptica; indicado para uso em campo e laboratório (4,9 kg).

Principais características

• Faixa de concentração: 0–500,000 #/cm³ (modo contagem individual)
• Dp50: 10 nm ±1 nm (compatível CEN); Dp90 < 20 nm
• Fluxos nominais entrada/amostra: 1.0 lpm / 0.2 lpm (bypass 0.8 lpm)
• Dimensões: 190 × 170 × 250 mm, 4,9 kg; consumo típico 40 W
• Algoritmo de calibração aberto
• Interface touchscreen
• Diagnósticos avançados e parâmetros de integridade do instrumento
• Compatível com PSM 2.0 e fluxos dualCPC; sistema de entrada BlockSafe

Contagem individual

• Algoritmos de calibração que oferecem total transparência e rastreabilidade

Aplicações
Monitoramento autónomo da concentração de partículas em ambientes internos e externos, CPC detector para SMPS/PSM, detector em sistemas nano-CNC para medições < 3 nm, monitoramento de salas limpas e aplicações de investigação.

Informações técnicas
Intervalo de tamanho de partícula: 10 nm – 2.5 μm *
Cut-off (Dp50%): 10 nm ±1 nm (compatível CEN) & Dp90% < 20 nm
Faixa de concentração: 0 – 500,000 #/cm³ (modo contagem individual) **
Fluxo de entrada aerosol: fluxo nominal 1.0 lpm
Fluxo de amostra aerosol: fluxo nominal 0.2 lpm (bypass 0.8 lpm, orifício crítico)
Tempo de resposta: t95 < 1 s
Falsos contagens: < 0.001 #/cm³
Fluido de trabalho: n-Butanol (>99.5%)
Condições da amostra: Pressão 75–105 kPa; Ponto de orvalho < 15°C ***
Condições ambientais: Temperatura 15–35°C; Pressão 75–105 kPa; RH 0–95%
Comunicação: Saída analógica (BNC, 0–10 V), saída de pulso (BNC), RS-232, Ethernet RJ45, USB tipo B. Opcional: UIDEP, cartão SD
Diagnósticos: fluxo, temperatura saturador/condensador/óptica, nível de líquido, pressão no bico, pressão no orifício crítico, corrente do laser, qualidade do pulso
Conexões: Entrada: tubo SS 6 mm. Vácuo externo: push-fit 6 mm
Software: MultiLogger (Windows 10+)
Vácuo externo: 100–400 mbar em NTP (ou <40% da pressão de entrada)
Requisitos de energia: Adaptador externo 100–240 VAC 50/60 Hz, máx. 100 W. Regime: 40 W. Saída: 12 VDC 11.5 A
Dimensões e peso: 190 × 170 × 250 mm (H × W × D), 4.9 kg
Condições de transporte: Temperatura 0–40°C; RH <95% não condensante. Enviar na posição vertical.

Avisos e notas
* Cut-off em diâmetro equivalente de mobilidade (partículas de prata). Opção 20 nm disponível para A12 nCNC (butanol apenas). ** Faixa calibrada; concentrações superiores podem ser medidas sem verificação individual de exatidão. *** Em RH elevado usar secador de aerossol; o equipamento inclui sistema ativo de remoção de água.
