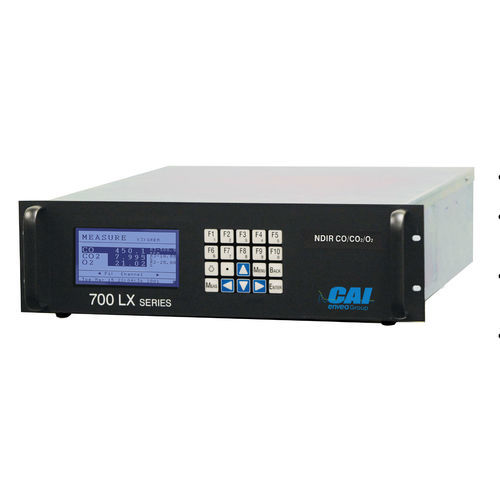

Analisador de gás 700 LX

de processode concentraçãode absorção de infravermelhos

Descrição
O analisador ENVEA 700 LX NDIR realiza medições com base nas características de absorção infravermelha dos gases. Utiliza um feixe IR modulado e um detector microfluido de duas câmaras para fornecer resultados de concentração estáveis e repetíveis; o oxigénio é medido por tecnologia paramagnética ou célula de combustível.

Princípio de medição
Um feixe IR modulado atravessa a célula de amostragem onde parte da energia é absorvida pelo gás alvo. O feixe atenuado entra num detector microfluido de duas câmaras preenchido com o gás de interesse; a diferença de pressão entre as câmaras gera um pequeno fluxo medido por um sensor de microfluxo e convertido em sinal de saída. O O₂ é apresentado em percentagem por sensores paramagnéticos ou de célula de combustível.

Recursos e benefícios

• Mede IR desde baixos ppm até 100 % da escala; O₂ de 0–1 % (paramagnético) até 0–100 %
• Multicomponente: até três canais IR ou dois canais IR mais O₂
• Calibração automática e seleção de faixa automática
• Resposta rápida com compensação de temperatura e pressão
• Sistema operativo robusto baseado em Linux
• Operação e monitorização remotas via RS‑232, TCP/IP ou entradas digitais
• Diagnósticos abrangentes e saídas padrão (tensão, corrente, RS‑232 AK, TCP/IP, MODBUS ou protocolos AK)

Opções

• Bomba interna de amostragem
• Regulação do caudal de amostragem
• Múltiplos fluxos de amostragem
• Guias para montagem em rack de 19"

Principais aplicações

• Eficiência da combustão
• Análise de gases de processo
• Análise de células de combustível
• Controlo de retroalimentação de turbinas/geradores
• Segurança do pessoal
• Testes de emissões de veículos

Certificações / Conformidade

• Conformidade com UL 61010-1 (certificado CAN/CSA C22.2 n.º 61010.1)
• Conformidade U.S. EPA: 40 CFR PART 1065
• Conforme ECE R49-06

Características / Especificações técnicas

• Tecnologia de medição: NDIR para gases IR; paramagnético ou célula de combustível para O₂
• Gases medidos: CO, CO₂, CH₄, SO₂, NO (NO com conversor NOx externo) e O₂
• Faixas O₂: 0–1 % (paramagnético) até 0–100 % FS, quatro faixas configuráveis
• Tipo de detector: Microfluido (duas câmaras)
• Relação de faixas NDIR: 10:1
• Resolução: tip. 0,1 % FS
• Repetibilidade: < 0,5 % FS
• Linearidade: < 1,0 % FS (faixas calibradas de fábrica)
• Precisão / Exactidão: tip. < 1 % FS
• Ruído: < 1 % FS
• Deriva zero/span: < 1 % FS por 24 h
• Ajuste zero/span: via painel frontal, TCP/IP, RS‑232 ou entrada digital
• Vazão de amostra: 0,5–2,0 L/min
• Temperatura da amostra: até 50 °C (sem condensação)
• Temperatura ambiente: 5–40 °C
• Dimensões (A×L×P): 134 × 483 × 584 mm
• Peso: 13,6–20 kg (conforme configuração)
