Analisador de nanopartículas de condensação A12 nCNC

para nanotecnologiapara pesquisaautomático

Visão geral
O A12 nCNC é um contador de núcleos de condensação nano (sistema PSM 2.0 + CPC) projetado para detectar partículas neutras e naturalmente carregadas a partir de ~1 nm. Classifica 1–12 nm em intervalos de tamanho através do scanner do fluxo do saturador PSM e, quando combinado com um A-SMPS, fornece cobertura contínua da distribuição de tamanho de partículas de >1 nm até 1000 nm para pesquisa de formação de novas partículas e estudos de aerossóis.

Vantagens principais

• Não requer neutralizador — medição direta de partículas neutras
• Distribuição de tamanho invertida em tempo real no MultiLogger com correções automáticas
• Integração contínua com A-SMPS para extensão da cobertura

Recursos e benefícios

• Detecção sub-1 nm (diâmetro de ativação equivalente a partir de 1,19 nm)
• Sem carregamento de partículas ou neutralizador
• 8 intervalos de tamanho padrão (ACTRIS), até 14 configuráveis
• Inversão ao vivo e dados em tempo real via MultiLogger
• Compatível com whitelist ACTRIS sub-10 nm
• Faixa de concentração até 1.000.000 #/cm³ (com detector A30 bCPC)
• Sistema automático de enchimento e drenagem para gestão do fluido de trabalho

Descrição do sistema

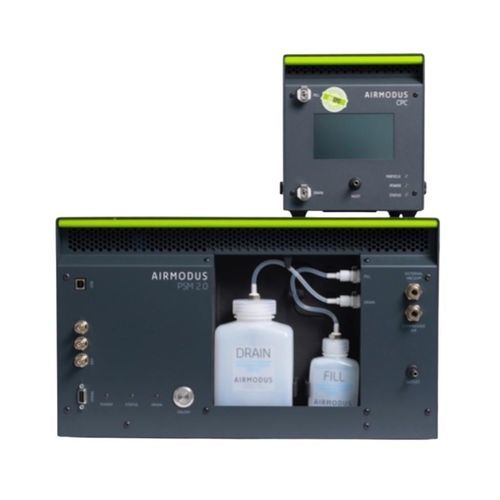

O A12 nCNC emparelha um Particle Size Magnifier (PSM 2.0) que utiliza Diethylene Glycol (DEG) como fluido de trabalho com um contador de partículas por condensação (CPC) (A30 bCPC por padrão, corte ~20 nm). O PSM é escaneado variando o fluxo do saturador para atribuir os intervalos de tamanho; o CPC efetua a contagem. Combinado com um A-SMPS, o sistema fornece distribuições de tamanho contínuas de >1 nm a 1000 nm para estudos avançados de aerossóis e NPF.

Conformidade & componentes do sistema

• Compatível com whitelist ACTRIS sub-10 nm
• PSM 2.0 com fluido de trabalho Diethylene Glycol (DEG)
• Detector A30 bCPC (~20 nm cut-off padrão) ou opção A20 CPC para ambientes muito limpos

Downloads
Datasheet disponível (ficha técnica do produto).

Especificações técnicas

• Faixa de medição: 1 – 12 nm (A12 nCNC); detector CPC isolado até ~1000 nm
• 50% cut-off: selecionável (ex. diâmetro de ativação equivalente 1.19 – 12 nm)
• Intervalos de tamanho: 8 padrão (ACTRIS), até 14 configuráveis
• Faixa de concentração: 0 – 1.000.000 #/cm³ (com A30 bCPC)
• Fluxo de amostra de aerossol: 2,5 L/min (fluxo para o CPC: 1 L/min)
• Tempo de resposta: t95 < 2 s
• Fluido PSM: Diethylene Glycol (DEG, >99%)
• Fluido CPC: n-Butanol (>99%)
• Condições de amostra: Pressão 90–105 kPa; RH 0–95% (se RH >40% diluir com ar seco via AFC/CSI)
• Condições ambientais: Temperatura 15–30°C; Pressão 90–105 kPa; RH 0–95%
• Vácuo externo: 100–350 mbar (NTP)
• Ar comprimido externo: 1,5–2,5 bar (NTP), livre de partículas/óleo/água, ponto de orvalho <0°C
• Comunicações (PSM): RS-232, USB Type-B, saída analógica (BNC, 0–10 V)
• Comunicações (CPC): RS-232, USB, Ethernet RJ45, saída analógica, saída de pulso
• Software: MultiLogger (controle em tempo real, registo de dados, inversão ao vivo); AirmodusAnalyze para análise avançada
• PSM 2.0 dimensões/peso: 290 × 450 × 465 mm (A × L × P), 17,0 kg
• A30 CPC dimensões/peso: 190 × 170 × 250 mm, 4,9 kg
• Sistema total: ~21,9 kg; potência máxima ~380 W (PSM ~280 W + CPC ~100 W)
• Condições de envio: Temperatura 0–40°C; RH <95% sem condensação. Enviar seco e na posição vertical.
• Notas: Detector CPC (A30 bCPC ou A20 CPC) entregue com cut-off ~20 nm por padrão; apenas n-Butanol (variantes PG não suportadas); secador Nafion não recomendado para <12 nm (perdas por difusão).
