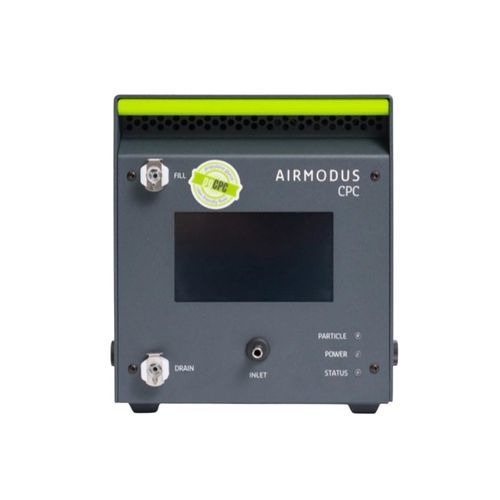

Contador de partículas aerotransportadas de ar A30-CEN pgCPC

digitalde condensaçãoUSB

Visão geral
O A30-CEN pgCPC é um contador de partículas por condensação conforme CEN que utiliza propilenoglicol (PG) como fluido de trabalho. Faz crescer nanopartículas em um sistema saturador–condensador até tamanhos detectáveis opticamente, com detecção equivalente em mobilidade de 10 nm a 2,5 μm. A opção PG permite implantações onde o butanol não é aceitável (aeroportos, salas limpas, espaços públicos, instalações de semicondutores). Gabinete externo opcional disponível para operação contínua e não assistida durante todo o ano.

Vantagens do PG

• Não é necessário filtro catalítico de vapor (CVF) — reduz o custo total do sistema
• Zero emissão de partículas pelo próprio instrumento
• Sem sensibilidade cruzada com detectores de gás co‑localizados

Aplicações

• Aeroportos e hubs de transporte
• Autoridades locais, portos e infraestruturas públicas
• Sala limpa e fabricação de semicondutores
• Redes de monitoramento urbano distribuído e espaços públicos

Recursos e benefícios

• Fluido de trabalho seguro: propilenoglicol inodoro, não inflamável (>99%)
• Ultra‑compacto: 190 × 170 × 250 mm, 4,9 kg; consumo ≈ 40 W
• Capacidade de alta concentração: até 500.000 #/cm³ (modo de contagem de partícula única)
• Interface: tela sensível ao toque
• Consumo de fluido muito baixo: < 0,5 L/ano em operação 24/7
• Gabinete externo opcional para implantações não assistidas

Observações
Em aplicações com alta humidade relativa, deve ser usado um secador de aerossol; o A30 inclui um sistema ativo de remoção de água. Gabinete externo opcional disponível para operação autónoma durante todo o ano.

Especificações técnicas

• Modelo: A30-CEN pgCPC
• Conformidade: EN 16976:2024 (conforme CEN para butanol e PG), dualCPC compliant
• Faixa de tamanho de partícula: 10 nm – 2,5 μm (diâmetro equivalente de mobilidade) *
• Cut‑off (Dp50%): 10 nm ± 1 nm (conforme CEN); Dp90% < 20 nm
• Faixa de concentração: 0 – 500.000 #/cm³ (faixa calibrada, modo de contagem única) **
• Fluxo de entrada de aerossol (nominal): 1,0 lpm
• Fluxo de amostra de aerossol (nominal): 0,2 lpm (bypass 0,8 lpm, orifício crítico)
• Tempo de resposta: t95 < 1 s
• Falsos contagens: < 0,001 #/cm³
• Fluido de trabalho: Propilenoglicol (>99%)
• Consumo de fluido: < 0,5 L/ano (24/7)
• Condições de amostra: Pressão 75–105 kPa; ponto de orvalho < 15°C (usar secador com RH elevada)
• Condições ambientais: Temperatura 15–35°C; Pressão 75–105 kPa; RH 0–95%
• Comunicação: Saída analógica (BNC, 0–10 V), saída de pulso (BNC), RS‑232, Ethernet RJ45, USB tipo B; opcionais: UIDEP, cartão SD
• Diagnósticos: vazão, temperaturas saturador/condensador/ótica, nível de líquido, pressão do bocal, pressão do orifício crítico, corrente do laser, qualidade do pulso
• Conexões: entrada — tubo inox 6 mm; vácuo externo — encaixe rápido 6 mm
• Software: Airmodus MultiLogger (Windows 10+). Compatível com TSI 3082/3080 SMPS e AIM
• Vácuo externo: 100–400 mbar a NTP (ou <40% da pressão de entrada)
• Requisitos de energia: adaptador externo 100–240 VAC 50/60 Hz, máx. 100 W; regime ≈ 40 W; saída 12 VDC 11,5 A
• Dimensões e peso: 190 × 170 × 250 mm (H × W × D), 4,9 kg
• Condições de envio: Temperatura 0–40°C; RH <95% sem condensação. Enviar na posição vertical.

* Cut‑off em diâmetro equivalente de mobilidade (partículas de prata). Ver certificado de calibração.
** Faixa calibrada; precisão além desta faixa não verificada individualmente.
