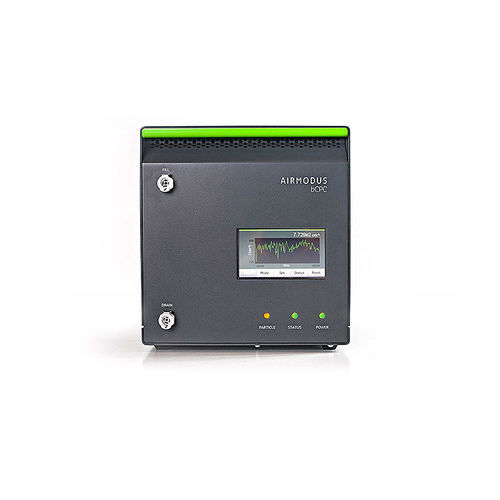

Contador de partículas digital A20-HF bCPC

de condensaçãopara sala limpaUSB

Resumo do produto
O A20‑HF bCPC é um contador de partículas por condensação de alto fluxo concebido para ambientes ultra‑limpos e medições de fluxo em alta frequência. Fornece um fluxo de amostra de 2,3 lpm, entregando significativamente mais volume de amostra ao detector do que um CPC padrão. Disponível com fluido de trabalho n‑butanol ou variante PG (propanoglicol) inodora e não inflamável quando o butanol é restrito. Registo de dados padrão a 1 Hz, com opções para 10 Hz ou saída de pulsos brutos para aplicações Eddy Covariance. Emissão zero de partículas pelo instrumento, adequado para salas limpas.

Projetado para

• Monitorização de contaminação em semicondutores e salas limpas (ISO 14644)
• Medições de fluxos turbulentos Eddy Covariance em torres de fluxo
• Aplicações com baixas concentrações de partículas em que cada contagem é crítica

Tecnologia e variantes

• Condensador alargado para crescimento de partículas em maior fluxo
• Bocal maior que mantém larguras de pulso consistentes nas variantes A20
• Variante PG (propilenoglicol) para operação inodora e não inflamável
• Emissão zero de partículas pelo instrumento, compatível com salas limpas
• Registo a 10 Hz e saída de pulsos brutos disponíveis para aplicações de fluxo/alta frequência

Características e benefícios

• Fluxo de amostra elevado: 2,3 lpm
• Corte 7 nm (4–10 nm disponível sob pedido)
• Emissão zero de partículas instrumentais
• Ecrã tátil de fácil utilização
• Registo 1 Hz por defeito; opções 10 Hz ou saída de pulsos brutos
• Pronto para salas limpas e aplicações de semicondutores
• Compatível com medições Eddy Covariance

Observações
* O corte é dado em diâmetro equivalente de mobilidade (partículas de prata). Calibrações personalizadas (4–10 nm) disponíveis mediante pedido. A opção de 10 nm fornece conformidade com EN 16976:2024. ** O A20‑HF tem uma concentração máxima inferior a algumas variantes CEN/UF (100.000 #/cm³ vs 150.000 #/cm³) devido ao maior fluxo através da ótica.

Especificações técnicas

• Modelo: A20‑HF bCPC
• Intervalo de tamanho de partículas: 7 nm – 2,5 μm *
• Corte (Dp50%): 7 nm standard (4–10 nm sob pedido)
• Intervalo de concentração: 0 – 100.000 #/cm³ (modo contagem única)
• Fluxo de entrada/mostragem de aerossol: 2,3 lpm (fluxo total através da ótica)
• Tempo de resposta: t95 < 1,15 s
• Falsos contagens: < 0,001 #/cm³
• Fluido de trabalho: n‑Butanol (>99,5%) ou Propilenoglicol (sob pedido)
• Registo de dados: 1 Hz padrão; opções 10 Hz ou saída de pulsos brutos via saída analógica PNC
• Condições de amostra: Pressão 75–105 kPa; Ponto de orvalho < 15°C
• Condições ambientais: Temperatura 15–35°C; Pressão 75–105 kPa; HR 0–95%
• Comunicações: Saída analógica (BNC, 0–10 V), Saída de pulso (BNC), RS‑232, Ethernet RJ45, USB Tipo B
• Diagnósticos: Vazão, temperaturas saturador/condensador/ótica, nível de líquido, pressão do bocal, pressão do orifício crítico, corrente do laser, qualidade do pulso
• Conexões: Entrada 1/4" tubo SS; Vácuo externo 1/4" tubo SS (bomba integrada opcional)
• Software: Airmodus MultiLogger (Windows 10+)
• Vácuo externo necessário: 100–400 mbar a NTP (ou <40% da pressão de entrada)
• Alimentação: Adaptador externo 100–240 VAC 50/60 Hz, max 160 W; regime 100 W; saída 12 VDC 11.5 A
• Dimensões e peso: 260 × 230 × 400 mm (H × W × D), 8,5 kg
• Transporte: Temperatura 0–40°C; HR <95% não condensante; enviar na posição vertical
