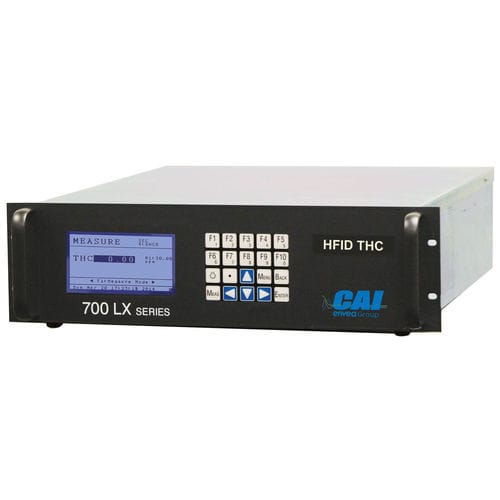

Analisador de gás 700 LX HFID

de hidrocarbonetos totaisde processode concentração

Visão geral
O ENVEA 700 LX HFID mede continuamente a concentração total de hidrocarbonetos em amostras gasosas utilizando detecção por ionização em chama (FID) com forno aquecido a 191 °C, projetado para monitoramento contínuo de processos e emissões.

Princípio de funcionamento
O analisador contém um forno aquecido (191 °C) que abriga um queimador e uma bomba de amostragem aquecida opcional. Uma chama estável é mantida por fluxos regulados de ar e hidrogénio ou misturas H2/He ou N2. O gás amostrado é ionizado na chama; um FID de anel dividido com dois eletrodos e um amplificador eletrométrico de alta impedância e baixo ruído mede a corrente de íons proporcional à concentração de hidrocarbonetos.

Características e vantagens

• Faixas de medição: 30 ppm a 30.000 ppm (escala metano) ou 0–10 a 10.000 ppm (escala propano)
• Calibração automática e mudança automática de faixa
• Resposta rápida: 90 % FS em ~3 s
• Controle eletrônico de fluxo e detector com estabilidade de temperatura
• Desligamento automático de combustível/ar e diagnóstico completo
• Saídas padrão: tensão, corrente, RS-232 AK, TCP/IP MODBUS

Opções

• Bomba de amostragem aquecida interna
• Módulo de calibração interno
• Eletroválvulas

Principais aplicações

• Monitoramento da eficiência de combustão
• Análise de gases de processo
• Ensaios de células a combustível
• Controle de realimentação para turbinas e geradores
• Monitoramento da segurança do pessoal
• Emissões de veículos e motores

Informações técnicas
Detector: Detecção por ionização de chama (FID)
Tempo de resposta: 90 % FS em 3 segundos
Faixas: Quatro faixas configuráveis pelo usuário de 0–30 a 30.000 ppm (CH4) ou 0–10 a 10.000 ppm (C3H8)
Limite de detecção / Resolução: 10 ppb carbono
Repetibilidade: Melhor que 0,5 % FS
Linearidade: Melhor que 1 % FS
Precisão: Melhor que 1 % FS
Ruído: Menos de 1 % FS
Deriva zero/faixa: Menos de 1 % FS por 24 h
Vazão de amostra: Tipicamente 1,5–2,5 L/min
Requisitos de ar: Ar purificado <1 ppm C ou ar sintético (300 cm³/min para H2/He; 400 cm³/min para H2)
Alimentação: 115/230 VAC ±10 %, 50/60 Hz, 750 W máx.
Display: 3" x 5" LED LCD
Dimensões e peso: 5¼ H x 19 W x 23 D (inches) / 50 lbs.

Características / Especificações

• Modelo: 700 LX HFID
• Princípio de detecção: Flame Ionization Detection (FID)
• Temperatura do forno: 191 °C
• Faixas: Configuráveis até 30.000 ppm
• Limite de detecção: 10 ppb carbono
• Tempo de resposta: 3 s (90 % FS)
• Saídas: Tensão, corrente, RS-232 AK, TCP/IP MODBUS
• Vazão de amostra: ~1,5–2,5 L/min
• Alimentação: 115/230 VAC ±10 %, 50/60 Hz, 750 W máx.
