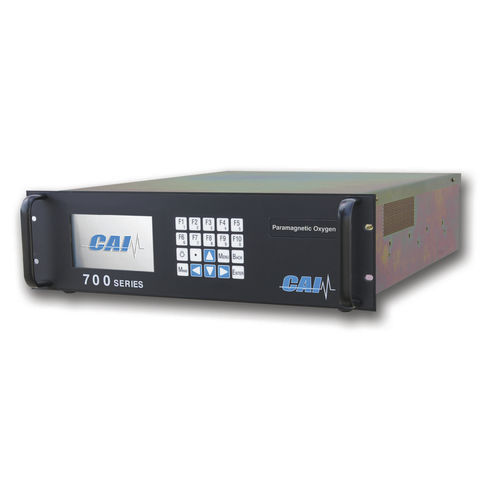

Analisador de oxigênio 700 LX

de processoindustrialde concentração

Visão geral
ENVEA 700 LX é uma plataforma de analisador modular para medição contínua de oxigénio e gases detectáveis por infravermelho. O sistema combina capacidade NDIR multi‑gás com medição de O₂ por método paramagnético ou célula de combustível, fornecendo leituras percentuais estáveis e análise multicomponente para monitorização de processos e emissões.

Detalhes
O 700 LX suporta configurações mistas: até três canais infravermelhos (NDIR) ou dois canais NDIR mais um canal de O₂ (paramagnético ou célula de combustível). A concentração de oxigénio é apresentada em percentagem no ecrã LCD. Estão disponíveis calibração automática e selecção automática de faixa. O analisador inclui compensação de temperatura/pressão, tempo de resposta rápido e um sistema operativo Linux robusto para operação contínua fiável. Operação e controlo remotos via RS‑232, TCP/IP ou entradas digitais.

Características e vantagens

• Faixas de O₂: 0–1 % (apenas paramagnético) até 0–100 % escala completa (4 faixas definíveis)
• Medição NDIR multi‑gás combinada com medição de O₂ paramagnética ou por célula de combustível
• Calibração automática e selecção automática de faixa
• Tempos de resposta rápidos (T90 ≈ 5 s paramagnético, 16 s célula de combustível)
• Compensação de temperatura e pressão para leituras estáveis
• Sistema Linux robusto para operação contínua
• Operação remota via RS‑232, TCP/IP ou entradas digitais
• Diagnósticos completos e relatórios de estado
• Saídas padrão: tensão, corrente, RS‑232 AK, TCP/IP, MODBUS ou protocolos AK

Aplicações típicas

• Monitorização da eficiência de combustão
• Análise de gases de processo
• Análise de células de combustível
• Retroação e controlo de turbinas e geradores
• Monitorização da segurança do pessoal
• Testes de emissões veiculares

Informação técnica
Métodos de análise: NDIR para espécies IR; paramagnético ou célula de combustível para O₂.
Faixas O₂: 0–1 % (apenas paramagnético) até 0–100 % escala completa, quatro faixas definíveis.
Tempo de resposta O₂ (T90): ≈ 5 s (paramagnético), ≈ 16 s (célula de combustível).
Resolução: tip. 0,1 % da escala completa.
Repetibilidade / Linearidade: < 1,0 % da escala completa.
Ruído: < 1 % da escala completa.
Deriva zero/faixa: < 1 % escala completa / 24 h.
Ajuste zero/faixa: painel frontal, TCP/IP ou RS‑232.
Caudal de amostra: 0,5–2,0 L/min.
Saídas padrão: tensão, corrente, RS‑232 AK, TCP/IP, MODBUS, protocolos AK.
Dimensões e peso: 5,25" H x 19" W x 23" D; 30–45 lb (conforme configuração).

Aprovações e certificações
Marcação CE; aprovação ETL — conforme UL 61010‑1 e certificado segundo CAN/CSA C22.2 No. 61010.1. Conforme com ECE R49‑06 e, quando aplicável, com EPA 40 CFR Parte 1065.

Especificações técnicas

• Plataforma: 700 LX NDIR com configurações mistas IR e O₂
• Métodos de medição: NDIR para componentes IR; paramagnético ou célula de combustível para O₂
• Capacidade multi‑canal: até 3 canais NDIR ou 2 NDIR + 1 O₂
• Saídas/comunicação: tensão, corrente, RS‑232 (protocolo AK), TCP/IP, MODBUS
• Controlo e ajustes: painel frontal, local ou remoto (TCP/IP, RS‑232, entradas digitais)
• Condições amostra/ambiente: caudal 0,5–2,0 L/min; temp. amostra ≤50°C (sem condensação); ambiente 5–40°C
• Desempenho: baixo ruído, alta repetibilidade e linearidade, baixa deriva a longo prazo
• Montagem: de bancada ou trilhos 19" opcionais
